Módulo brújula HMC5883L GY271 3 ejes magnetómetro compatible con Arduino

Name: Módulo brújula HMC5883L GY271 3 ejes magnetómetro compatible con Arduino
Brand: satkit
SKU: Y020105-gy-271
Price: 3.62 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

3,62€

IVA incluido (Sin IVA: 2,99€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

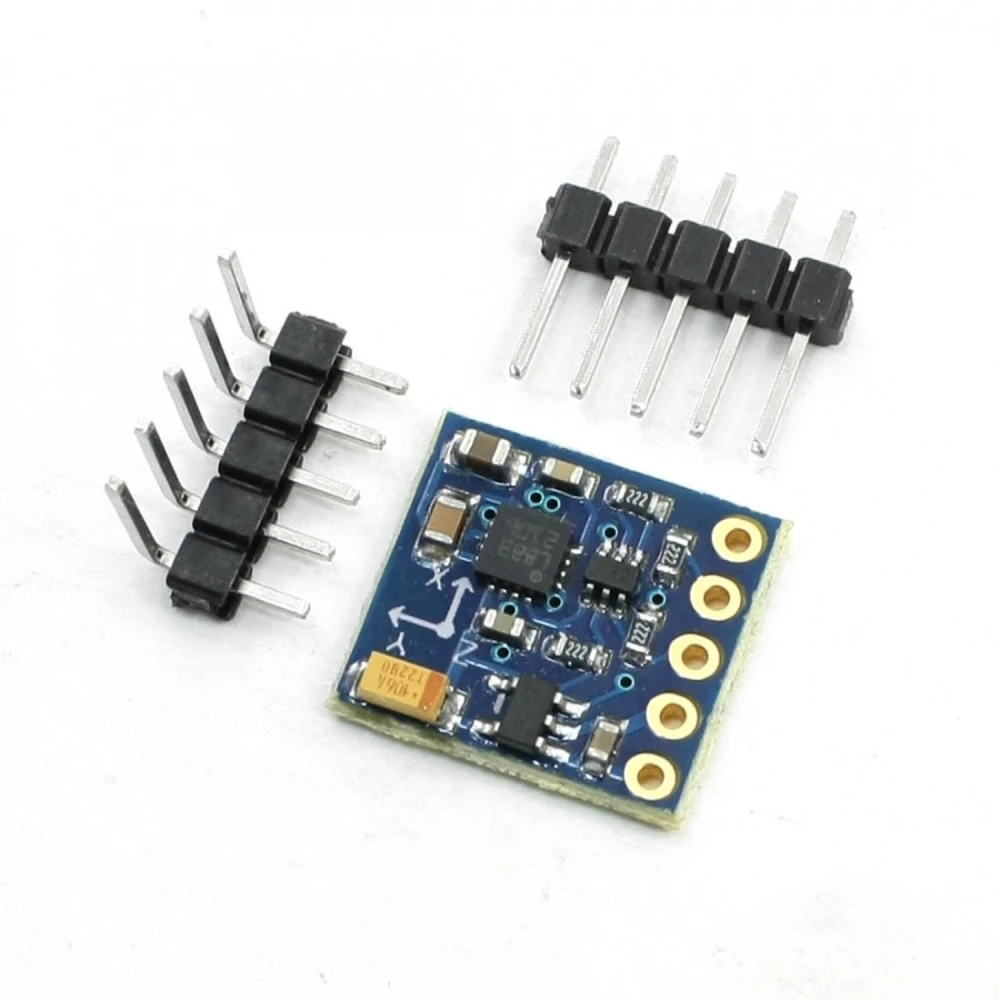

El módulo brújula HMC5883L GY271 es un sensor magnetómetro tridimensional que integra tres sensores de campo magnético en los ejes X, Y y Z. Este dispositivo utiliza un chip HMC5883L con un convertidor ADC de 12 bits y comunicación vía bus I2C de 2 hilos, facilitando su conexión y uso con microcontroladores como Arduino, PIC o Freescale.

Este módulo es perfecto para aplicaciones que requieren detección precisa del campo magnético terrestre, permitiendo calcular la orientación absoluta del dispositivo mediante cálculos trigonométricos. Es ampliamente utilizado en proyectos de automatización, robótica, vehículos no tripulados y quadcopters.

Voltaje de alimentación: 3V a 5V
Interfaz: I2C
Modelo: GY-271
Chip: HMC5883L
Precisión de medida: ±2º
Tipo: Brújula digital
Bajo consumo energético
Rango de medición: ±1,3 a 8 Gauss
Resolución: 5 mili Gauss
Dimensiones: 14 mm x 15 mm
Incluye dos tiras de pines para montaje: una recta y otra de 90º

Este sensor es compatible con la mayoría de placas Arduino y puede integrarse fácilmente en proyectos que requieran orientación espacial o detección magnética. Su bajo consumo y tamaño compacto lo hacen ideal para dispositivos portátiles y sistemas embebidos.

Ejemplos de uso incluyen:

Brújulas digitales para robots móviles
Sistemas de navegación para drones y vehículos no tripulados
Proyectos de automatización que requieren detección de orientación
Monitoreo de campos magnéticos en entornos industriales o educativos

Gracias a su interfaz I2C, el módulo permite una comunicación sencilla y rápida con microcontroladores, facilitando la programación y la integración en proyectos de electrónica y robótica.

Sensor magnetómetro de 3 ejes con chip HMC5883L
Comunicación mediante interfaz I2C compatible con Arduino
Precisión de medida de ±2º para orientación confiable
Bajo consumo energético ideal para proyectos portátiles
Rango de medición de ±1,3 a 8 Gauss con resolución de 5 mili Gauss
Incluye dos tiras de pines para montaje flexible
Dimensiones compactas de 14 mm x 15 mm
Compatible con microcontroladores Arduino, PIC y Freescale

Preguntas y respuestas de clientes

¿Qué ventajas ofrece el HMC5883L frente a otros magnetómetros para Arduino?

El HMC5883L destaca por su bajo consumo energético, alta resolución (5 mGauss) y precisión de ±2°, facilitando aplicaciones donde la respuesta rápida y el ahorro de energía son clave. Frente a alternativas como el QMC5883 o el MPU9250, es preferido cuando la compatibilidad I2C estándar y la simplicidad de integración son prioritarias, aunque su rango de medición (±1,3–8 Gauss) puede ser inferior a sensores para ambientes de alto campo magnético.

¿Cuáles son las dimensiones y peso del módulo y qué accesorios incluye la caja?

El módulo mide 14 mm x 15 mm, es muy compacto y ligero; su peso típico es inferior a 5 g. El paquete incluye el sensor principal GY-271 con chip HMC5883L y dos tiras de pines (una recta y otra en ángulo de 90°) para opciones flexibles de montaje en protoboard o PCBs.

¿Qué consideraciones debo tener en cuenta para la instalación eléctrica y la compatibilidad de voltaje?

El módulo opera con una alimentación de 3 V a 5 V DC, por lo que es directamente compatible con la mayoría de placas Arduino, STM32 y otros microcontroladores de esos niveles lógicos. El bus I2C requiere pull-up en SDA y SCL si no están integrados en su placa. No emplear voltajes fuera de ese rango para evitar daños permanentes.

¿Existen recomendaciones para calibrar y optimizar la precisión del sensor en proyectos reales?

Para máxima precisión se recomienda realizar una calibración 'hard iron' y 'soft iron' para compensar distorsiones debidas a componentes metálicos cercanos y campos magnéticos parásitos. Evite instalarlo cerca de motores eléctricos o imanes. Idealmente, monte el sensor horizontal y ejecute rutinas de calibración en el entorno definitivo del dispositivo.

¿Cuál es la durabilidad y hay algún tipo de mantenimiento necesario para este magnetómetro?

El HMC5883L es un dispositivo sólido de estado sin partes móviles, por lo que no requiere mantenimiento periódico. Su durabilidad supera los 10 años en condiciones normales (0–70°C, humedad < 85%). Se recomienda evitar exposición a líquidos y golpes que puedan dañar la placa o soldaduras.

¿Con qué microcontroladores es compatible el módulo HMC5883L GY271?

El módulo es compatible con microcontroladores que soporten comunicación I2C, como Arduino, PIC y Freescale.

¿Cuál es el rango de voltaje para alimentar este módulo?

El módulo funciona con un voltaje de alimentación entre 3V y 5V.

¿Qué precisión tiene la brújula digital del módulo?

La precisión de medida es de ±2 grados, adecuada para aplicaciones de orientación.

¿Cómo se conecta el módulo al Arduino?

Se conecta mediante el bus I2C utilizando los pines SDA y SCL del Arduino para comunicación de datos.

¿Incluye accesorios para montaje?

Sí, incluye dos tiras de pines para montaje, una recta y otra en ángulo de 90 grados.
