Sensor INA3221 Arduino para monitor de voltaje y corriente de tres canales
Marca: satkit
6,05€
IVA incluido (Sin IVA: 5,00€)
Solo quedan 3 en stock. ¡Haz tu pedido pronto!
Entrega estándar
Mié, Abr 22 - Vie, Abr 24
Entrega exprés
Lun, Abr 20 - Mar, Abr 21
Devoluciones en 30 días
Devoluciones gratuitas en 30 días
Transacción segura
Share:
Envío gratis
En pedidos superiores a 60€
Devoluciones fáciles
Política de devolución de 30 días
Pago seguro
Proceso de pago 100% seguro
Garantía de calidad
Solo productos originales

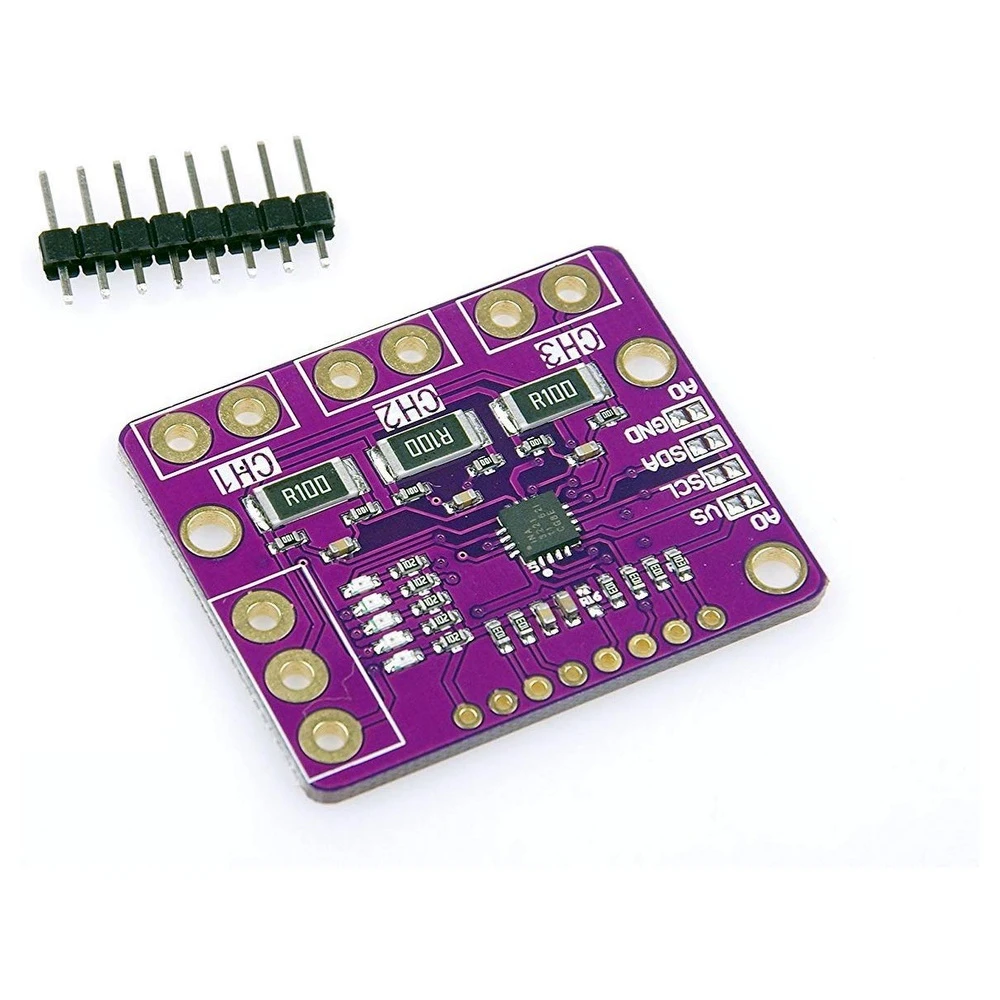

El sensor INA3221 Arduino es una placa de conexión avanzada que funciona como sucesora del popular sensor INA219, combinando tres sensores INA219 independientes en una sola placa. Este módulo permite medir tanto el voltaje como la corriente a través de la interfaz I2C, lo que facilita su integración en proyectos con Arduino y otros microcontroladores.
Con tres circuitos integrados INA219B, el sensor INA3221 es ideal para aplicaciones que requieren monitorización simultánea de múltiples canales, como sistemas solares, baterías y otros dispositivos electrónicos que necesitan control de energía.
Características principales
- Monitoreo de hasta tres canales independientes de voltaje y corriente.
- Voltaje máximo medible: 26V.
- Corriente máxima estándar: 3.2A.
- Posibilidad de intercambiar la resistencia de derivación (de 0.1 Ohm a 0.01 Ohm) para medir corrientes de hasta 32A.
- Amplificador de precisión para medir el voltaje en la resistencia de derivación con una tolerancia del 1%.
- Resolución de medición de corriente de 0.8mA.
- Comunicación I2C para fácil integración con Arduino y otros sistemas embebidos.
Usos típicos
Este módulo es especialmente útil para:
- Monitorizar sistemas de energía solar, permitiendo controlar el voltaje y la corriente de paneles solares y baterías.
- Medir el consumo de corriente en proyectos electrónicos y dispositivos alimentados por baterías.
- Desarrollar sistemas de gestión de energía en aplicaciones Arduino.
Compatibilidad
El sensor INA3221 es compatible con Arduino y otros microcontroladores que soporten comunicación I2C. Su diseño permite una fácil integración en sistemas de monitoreo de energía y control de dispositivos electrónicos.
Este módulo es una excelente opción para quienes buscan una solución precisa y compacta para medir voltaje y corriente en múltiples canales a la vez.
- Monitorización simultánea de 3 canales de voltaje y corriente
- Voltaje máximo medible de 26V
- Corriente máxima estándar de 3.2A, ampliable a 32A cambiando resistencia
- Amplificador de precisión con resistencia de derivación de 0.1 Ohm (1%)
- Resolución de corriente de 0.8mA
- Comunicación I2C compatible con Arduino y otros microcontroladores
- Ideal para aplicaciones solares y monitoreo de baterías
Preguntas y respuestas de clientes
¿Cuáles son las principales ventajas de utilizar el INA3221 respecto al INA219 en proyectos de monitoreo de energía?
El INA3221 integra tres canales de medición independientes en una sola placa, permitiendo monitorizar simultáneamente hasta tres fuentes (por ejemplo, varias líneas de alimentación o conjunto solar de panel, batería y carga). Esto ahorra espacio, reduce cableado y facilita la gestión frente al uso de tres módulos INA219 separados. Adicionalmente, el INA3221 mantiene una alta resolución y precisión como el INA219.
¿Con qué microcontroladores y voltajes de lógica es compatible el INA3221 a través de I2C?
El INA3221 opera en un rango de alimentación de 3.0 a 5.5 V, con niveles lógicos I2C compatibles tanto con controladores de 3.3 V como de 5 V, como Arduino, ESP32, Raspberry Pi y STM32. El bus I2C debe operar típicamente a 100 kHz o 400 kHz.
¿Cuál es el rango de operación seguro para voltajes y corrientes, y cómo afecta el reemplazo de la resistencia shunt?
Por defecto, admite hasta 26 V en cada canal y corrientes de hasta 3.2 A con la resistencia shunt instalada (0.1 Ω, 1%). Si se reemplaza por una de 0.01 Ω, el rango de corriente sube hasta 32 A, pero la resolución disminuye y aumenta la susceptibilidad a ruido. Se recomienda calibrar cuidadosamente tras reemplazo y vigilar el calentamiento de la pista y la propia resistencia.
¿Cómo se recomienda instalar el INA3221 para proyectos permanentes o en ambientes sujetos a vibración?
Para instalaciones permanentes, se sugiere asegurar la placa INA3221 en una caja o base mediante separadores plásticos o metálicos, garantizando buena ventilación. En ambientes con vibración, reforzar soldaduras e interconexiones, y emplear pasacables o pegamento siliconado en los pines puede reducir fallas por movimiento.
¿Qué es el sensor INA3221 Arduino?
Es un módulo que permite medir voltaje y corriente en tres canales simultáneamente mediante comunicación I2C, ideal para proyectos con Arduino.
¿Cuál es la corriente máxima que puede medir?
El sensor mide hasta 3.2A con la resistencia estándar de 0.1 Ohm, y hasta 32A si se cambia por una resistencia de 0.01 Ohm.
¿Para qué aplicaciones es adecuado este sensor?
Es ideal para monitoreo de sistemas solares, baterías y proyectos electrónicos que requieren control de energía.
¿Es compatible con Arduino?
Sí, utiliza comunicación I2C que es compatible con Arduino y otros microcontroladores.
¿Cuál es el voltaje máximo que puede medir?
Puede medir voltajes de hasta 26V.
