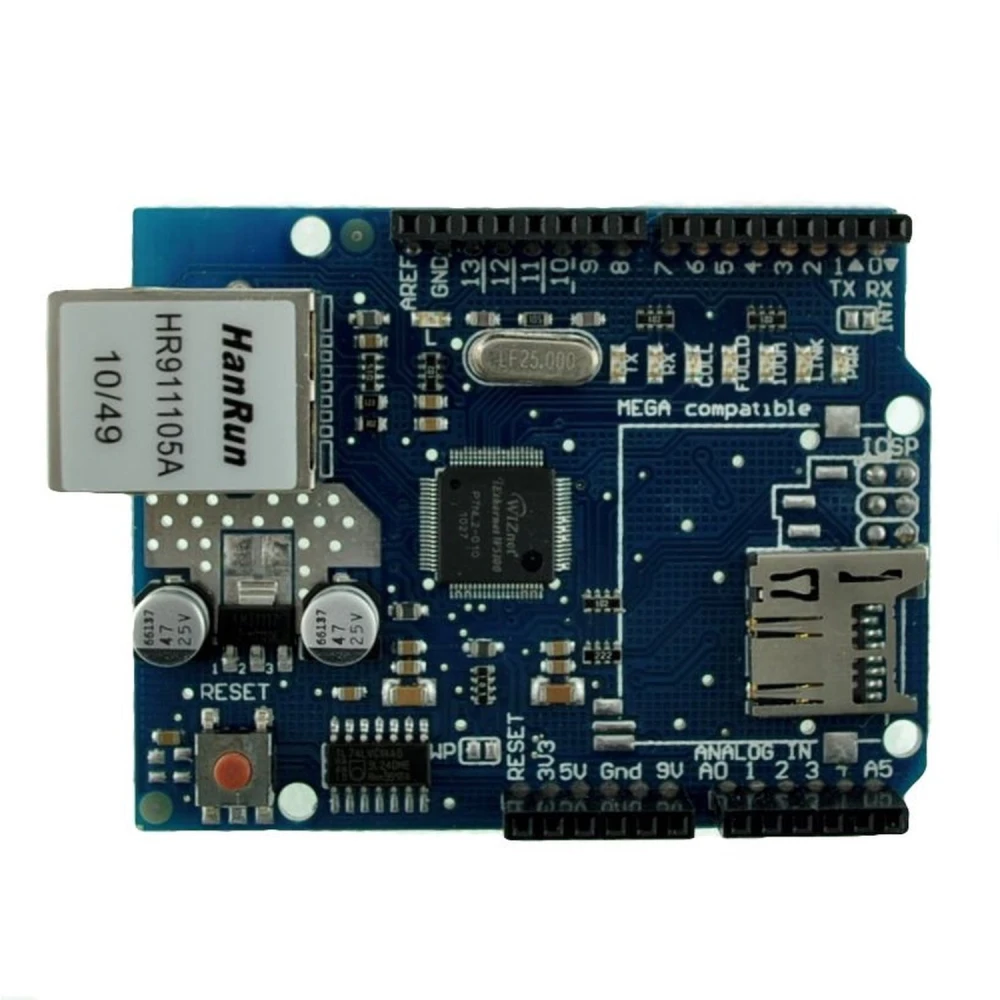

Ethernet Shield W5100 compatible Arduino para proyectos con Arduino UNO y MEGA

Name: Ethernet Shield W5100 compatible Arduino para proyectos con Arduino UNO y MEGA
Brand: satkit
SKU: A030203-W5100
Price: 17.55 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

17,55€

IVA incluido (Sin IVA: 14,50€)

Descuentos por volumen

Cantidad	Precio	Guardar
2+	16,94€	-3%
10+	16,34€	-7%

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El Ethernet Shield W5100 compatible Arduino es una placa de expansión diseñada para integrarse perfectamente con placas Arduino UNO y MEGA, permitiendo la conexión a redes Ethernet de forma sencilla y eficiente. Esta shield es ideal para proyectos que requieren comunicación en red, como servidores web embebidos o clientes web.

Gracias a la librería proporcionada, podrás configurar la red mediante software, lo que facilita la adaptación a distintos entornos y redes locales. Además, esta versión mejorada incluye un zócalo para tarjetas de memoria micro-SD, que permite almacenar y servir archivos directamente desde la shield, ampliando las posibilidades de tus proyectos.

Características principales:

Compatible con placas Arduino UNO y MEGA.
Incluye zócalo para tarjeta micro-SD para almacenamiento y servidor web embebido.
Controlador de reset automático para el chip W5100, garantizando un arranque fiable sin necesidad de reinicio manual.
Comunicación mediante bus SPI a través del conector ICSP.
Uso exclusivo de pines digitales específicos: 11, 12, 13 (Duemilanove) o 50, 51, 52 (MEGA) para SPI; pin 10 para seleccionar W5100 y pin 4 para micro-SD.

Uso típico:

Crear servidores web embebidos para proyectos IoT.
Conectar Arduino a redes locales para enviar o recibir datos.
Almacenar y servir archivos desde la tarjeta micro-SD integrada.

Compatibilidad y consideraciones:

La placa Arduino no está incluida y debe adquirirse por separado.
El bus SPI es compartido entre el chip W5100 y la tarjeta micro-SD, por lo que solo uno puede usarse a la vez; es importante gestionar esto en el código.
En Arduino MEGA, el pin SS (53) debe configurarse como salida para un correcto funcionamiento del bus SPI.

Con esta shield, tus proyectos Arduino ganan conectividad y funcionalidad, facilitando la creación de aplicaciones conectadas a internet o redes locales con almacenamiento integrado.

Compatible con Arduino UNO y MEGA
Zócalo para tarjeta micro-SD para almacenamiento y servidor web
Controlador de reset automático para chip W5100
Comunicación mediante bus SPI (pines específicos según modelo Arduino)
Uso exclusivo de pines 10 y 4 para selección de W5100 y micro-SD respectivamente

Preguntas y respuestas de clientes

¿Cuáles son las dimensiones y el peso exactos del Ethernet Shield W5100 y qué incluye la caja?

El Ethernet Shield W5100 mide aproximadamente 68 mm × 53 mm × 23 mm y su peso es de alrededor de 35 g. El contenido estándar de la caja es la placa Shield; no se incluye la placa base Arduino ni cables adicionales.

¿Para qué aplicaciones reales es especialmente útil el Ethernet Shield W5100 en comparación con otros shields?

El Ethernet Shield W5100 es ideal para aplicaciones donde se requiere una conexión fiable por cable Ethernet, como servidores web embebidos y sistemas de monitoreo remoto basados en red local. Comparado con shields WiFi, ofrece menor latencia y mayor estabilidad en entornos industriales o con interferencias electromagnéticas.

¿Qué placas Arduino son completamente compatibles y qué requisitos de conexión hay que considerar?

Es compatible con Arduino UNO, Duemilanove y MEGA, siempre que se respete la conexión SPI (pines 11, 12, 13 en UNO/Duemilanove; 50, 51, 52 en MEGA) y la asignación de pines 10 (Ethernet) y 4 (micro-SD). Se requiere dejar el pin 53 como salida en MEGA, aunque no se use como SS.

¿Qué limitaciones existen al utilizar simultáneamente la conexión Ethernet y la micro-SD del shield?

El W5100 y el lector micro-SD comparten el bus SPI, por lo que sólo puede usarse uno a la vez. Intentar acceder ambos simultáneamente causa conflictos. Se recomienda alternar acceso vía software y desactivar el dispositivo SPI no utilizado modificando los pines CS correspondientes.

¿Cuáles son los puntos críticos a considerar para la durabilidad, mantenimiento y garantía del W5100 Shield?

La durabilidad depende de evitar descargas electrostáticas, sobrecorriente en el bus SPI y uso en ambientes fuera de 0–70 °C. No requiere mantenimiento más allá de limpieza regular. La garantía varía por proveedor, típicamente 6–12 meses. No es común encontrar repuestos, por lo que se recomienda manipulación cuidadosa.

¿La placa Arduino está incluida con el Ethernet Shield W5100?

No, la placa Arduino no está incluida y debe adquirirse por separado.

¿Para qué sirve el zócalo para tarjeta micro-SD en esta shield?

Permite almacenar y servir archivos desde la tarjeta micro-SD, útil para crear servidores web embebidos o almacenar datos en proyectos Arduino.

¿Es compatible esta shield con Arduino MEGA?

Sí, esta versión mejorada es compatible con Arduino MEGA utilizando la librería facilitada a partir de Arduino 0019.

¿Se pueden usar simultáneamente el chip W5100 y la tarjeta micro-SD?

No, ambos comparten el bus SPI, por lo que solo uno puede utilizarse a la vez. Es necesario gestionar esto en el código.

Qué pines utiliza la Ethernet Shield W5100 en Arduino UNO?

Utiliza los pines digitales 11, 12 y 13 para SPI, el pin 10 para seleccionar el W5100 y el pin 4 para la micro-SD.
