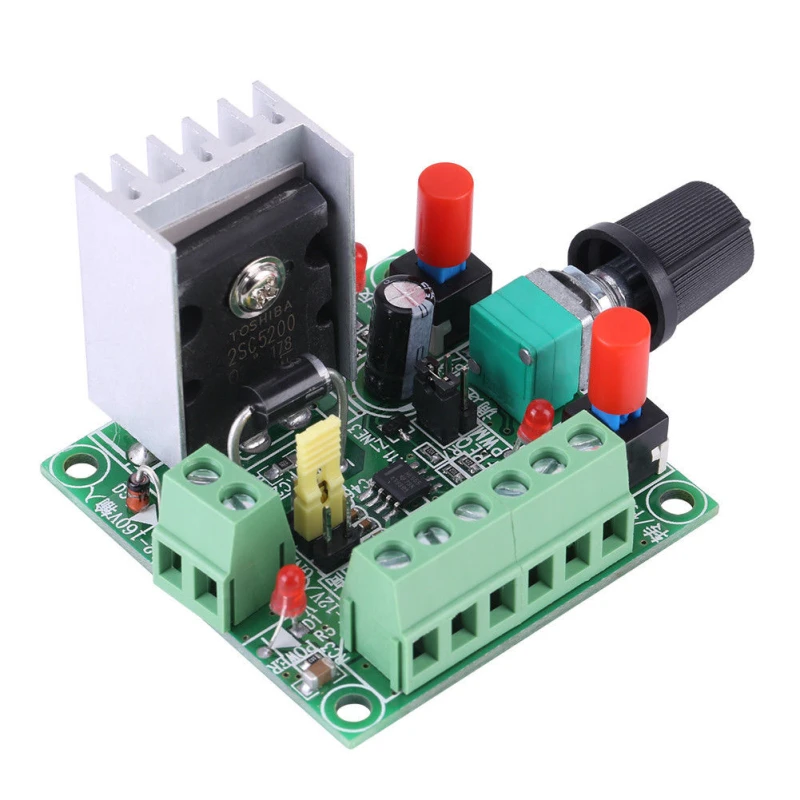

Controlador de Motor PWM Generador Paso a Paso con Módulo Regulador de Velocidad
Marca: satkit
IVA incluido (Sin IVA: 9,00 €)
Controlador de Motor PWM Generador Paso a Paso Módulo Regulador de Velocidad
Este controlador de motor PWM generador paso a paso es un módulo diseñado para ofrecer un control preciso sobre motores paso a paso, permitiendo regular la velocidad y la dirección mediante señales PWM (Modulación por Ancho de Pulso). Es ideal para aplicaciones en electrónica y proyectos con Arduino donde se requiere un control fiable y ajustable del motor.
Características principales
- Generación de señales PWM para control de velocidad y dirección.

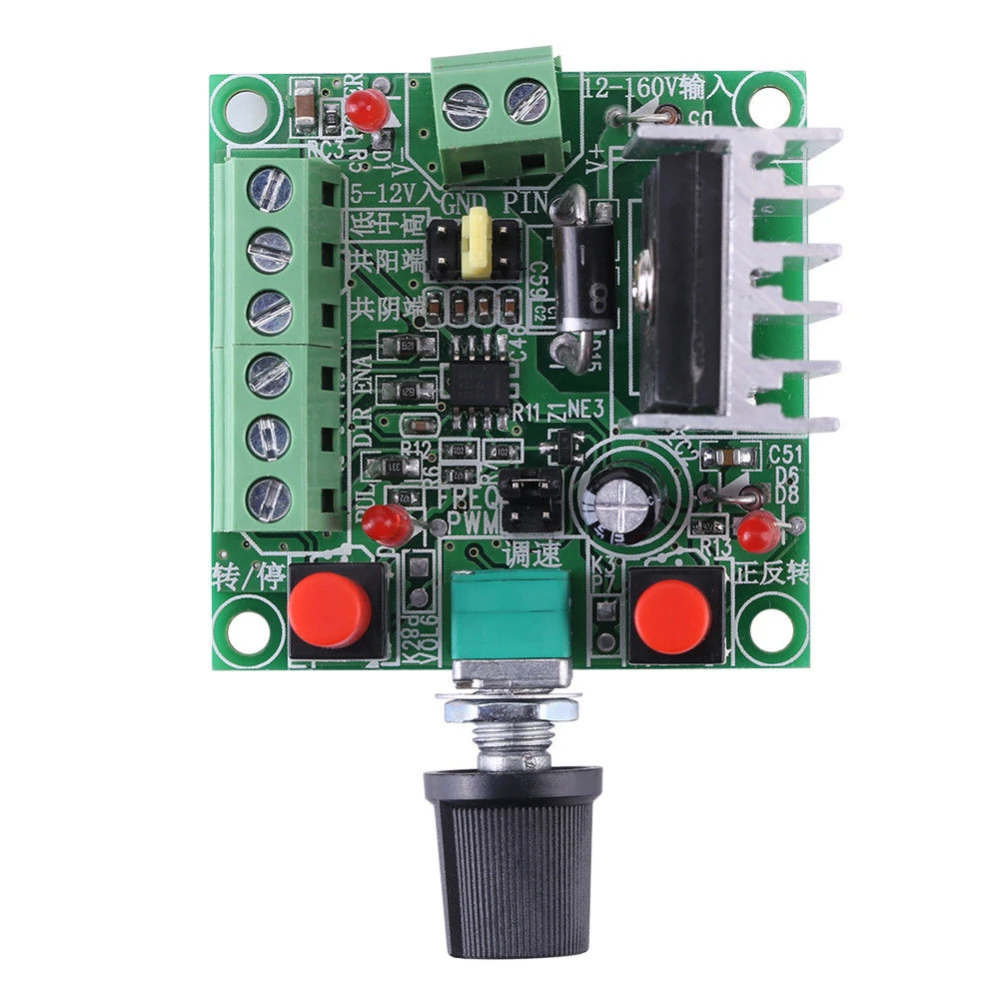

- Configuración mediante jumper para seleccionar la frecuencia de pulsos por defecto.
- Señales de accionamiento paso a paso con opciones de frecuencia alta, media y baja para adaptarse a diferentes necesidades.

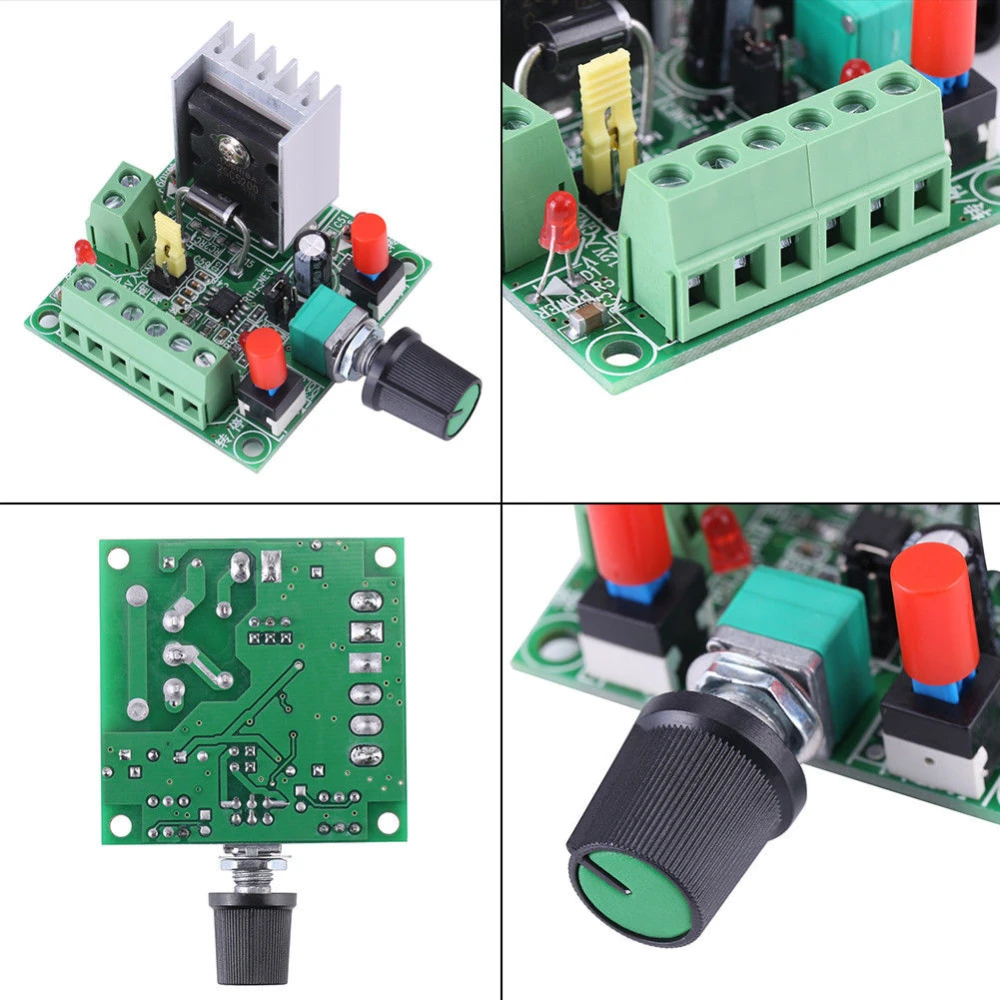

- Seis líneas de control: PUL+ y PUL- para pulsos positivos y negativos; EN+ y EN- para habilitar terminales; DIR+ y DIR- para dirección del motor.
- Fuente de alimentación flexible: 15-160VDC o 5-12VDC, con conexión adecuada para cada voltaje.
- Control de avance y retroceso del motor mediante pulsadores.

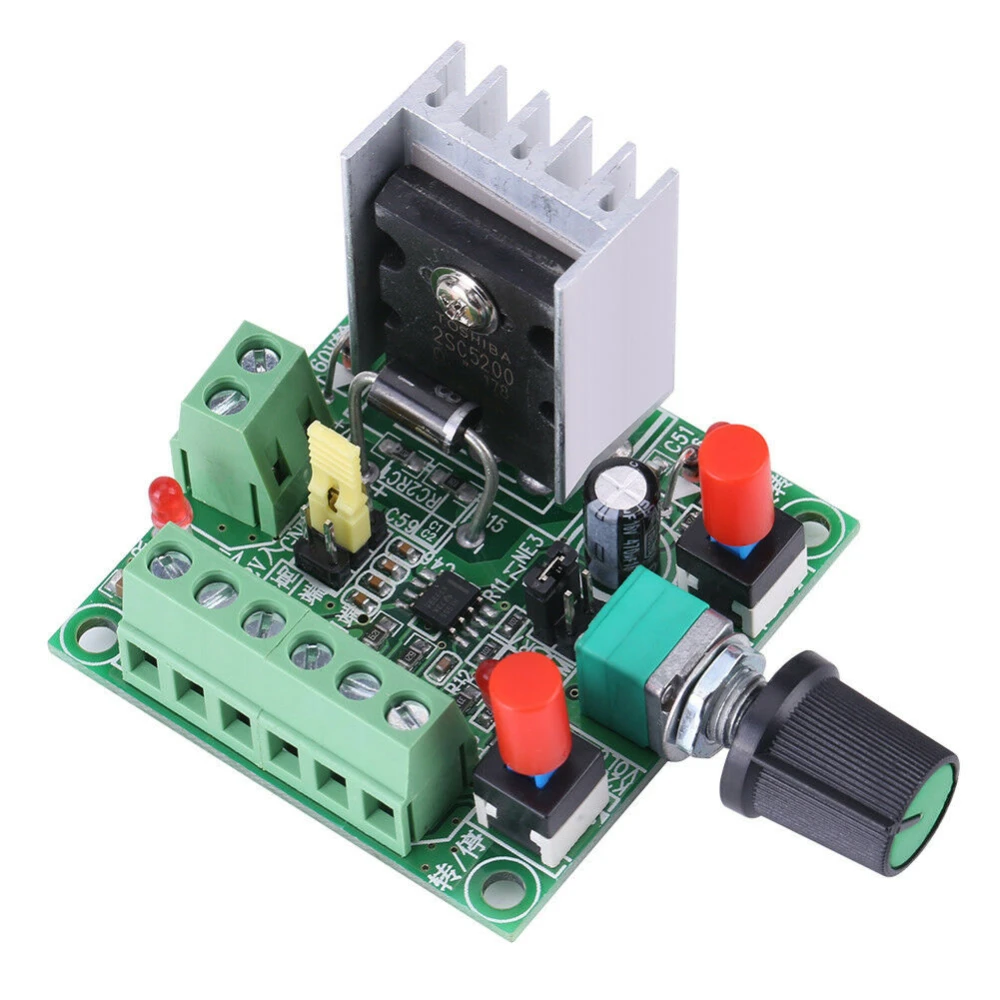

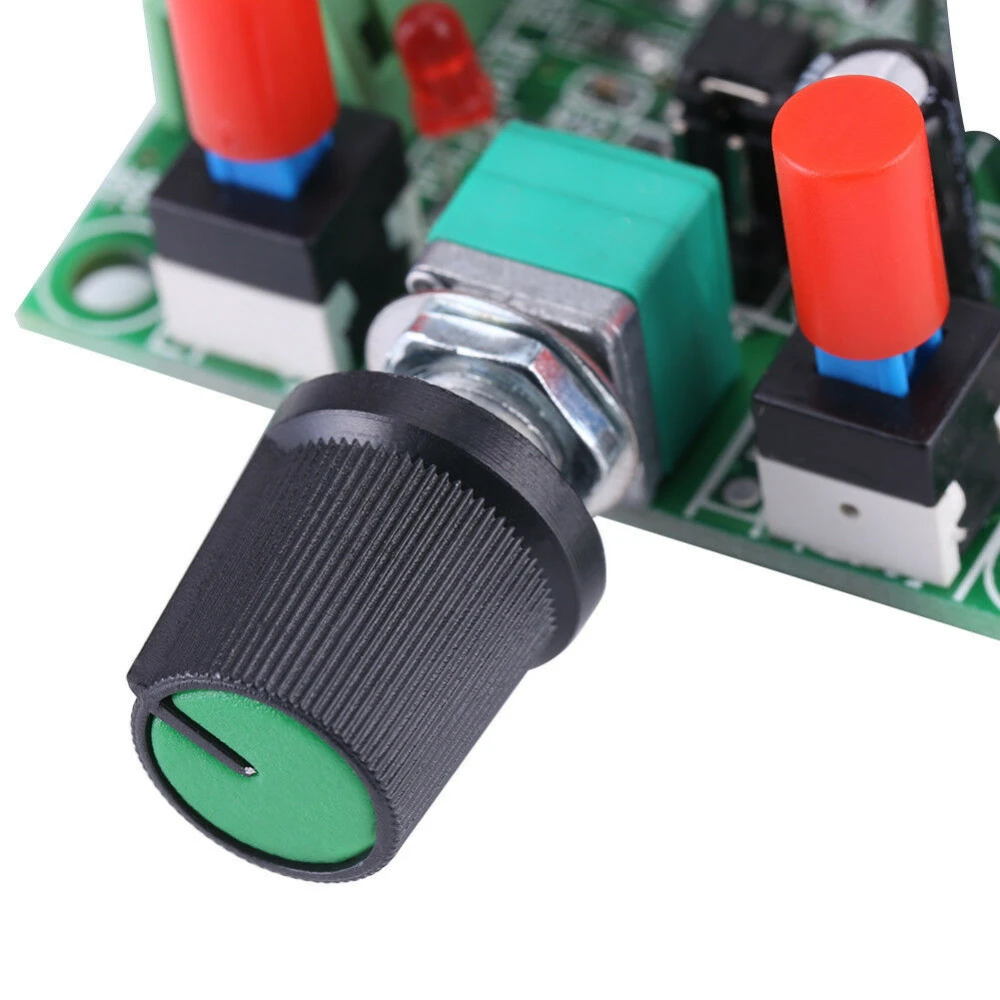

- Regulación de velocidad ajustable mediante potenciómetro que modifica la frecuencia de la señal PWM.
Especificaciones técnicas
- Voltaje de alimentación: 15-160VDC o 5-12VDC.
- Frecuencia de señal PWM:
- Alta: 5.8 kHz a 127 kHz
- Media: 590 Hz a 15.8 kHz
- Baja: 82 Hz a 2.3 kHz
- Tamaño: 73 x 51 x 37 mm.
- Peso: 50 gramos.
Usos típicos y compatibilidad
Este módulo es perfecto para proyectos de control de motores paso a paso en sistemas Arduino y otras plataformas de electrónica DIY. Permite ajustar la velocidad y dirección de motores en aplicaciones como robótica, automatización, impresoras 3D y sistemas de posicionamiento.
Gracias a su configuración flexible y señales PWM ajustables, es compatible con una amplia variedad de motores paso a paso y controladores de puente H.
Contenido del paquete
- 1 x Controlador de Motor PWM Generador Paso a Paso Módulo Regulador de Velocidad.
Nota: Actualmente este producto está agotado. Recomendamos consultar productos alternativos o contactar con nuestro soporte para más opciones.
- Genera señales PWM para control preciso de velocidad y dirección.
- Configuración fácil con jumper para seleccionar frecuencia de pulsos.
- Señales de alta, media y baja frecuencia para diversas aplicaciones.
- Seis líneas de control para pulsos, habilitación y dirección.
- Fuente de alimentación de 15-160VDC o 5-12VDC flexible.
- Control de avance y retroceso mediante pulsadores.
- Velocidad ajustable con potenciómetro para frecuencia PWM.
Preguntas y respuestas de clientes
¿Cómo se selecciona y ajusta la frecuencia de salida PWM según las necesidades del motor?
El módulo incluye un potenciómetro para ajustar la frecuencia de la señal PWM, y un jumper para seleccionar entre tres rangos: bajo (82Hz-2.3kHz), medio (590Hz-15.8kHz) y alto (5.8kHz-127kHz). Elegir el rango adecuado depende del tipo de motor y aplicación: para motores grandes y bajos RPM, frecuencias bajas, mientras que motores pequeños o aplicaciones de alta velocidad pueden requerir frecuencias más altas. Es fundamental no superar la frecuencia máxima que soporta el controlador de motor o el propio motor.
¿Cuáles son las dimensiones físicas del módulo y cómo afecta esto a la instalación en cuadros eléctricos compactos?
Las dimensiones del controlador son 73 mm x 51 mm x 37 mm y su peso es de 50 g. Estas medidas lo hacen adecuado para instalaciones en gabinetes eléctricos de tamaño reducido, permitiendo una integración sencilla incluso en espacios limitados. Se recomienda dejar espacio adicional para una ventilación adecuada y facilitar las conexiones.
¿Existen limitaciones de compatibilidad eléctrica o de señal al emplear este controlador con drivers existentes de otros fabricantes?
La compatibilidad de este módulo depende de que los drivers acepten entradas estándar de señal de pulso/dirección/enabled a niveles TTL o similares. La descripción indica seis conexiones: PUL+/PUL-, DIR+/DIR-, EN+/EN-. Antes de su integración, es recomendable verificar las especificaciones del driver sobre los niveles lógicos de entrada, ya que algunos drivers industriales pueden requerir señales diferenciales o estándares específicos.
¿Se dispone de repuestos, garantía o soporte para este controlador en caso de fallos o averías?
La información provista no menciona específicamente disponibilidad de repuestos ni condiciones de garantía. Generalmente, módulos electrónicos de este tipo cuentan con garantías comerciales limitadas proporcionadas por el distribuidor, y suelen carecer de soporte de repuestos individuales; en caso de fallo mayor, suele reemplazarse el módulo completo. Es recomendable consultar directamente al proveedor sobre garantía, soporte posventa y opciones de reposición.
¿Qué voltajes soporta este controlador de motor PWM?
Este controlador soporta fuentes de alimentación de 15-160VDC o 5-12VDC, con conexiones específicas para cada rango.
¿Cómo se controla la velocidad del motor con este módulo?
La velocidad se controla ajustando la frecuencia de la señal PWM mediante un potenciómetro integrado en el módulo.
¿Es compatible con motores paso a paso de Arduino?
Sí, este módulo es compatible con motores paso a paso utilizados en proyectos Arduino y otros sistemas electrónicos DIY.
¿Qué señales de control tiene el módulo?
Cuenta con seis líneas: PUL+ y PUL- para pulsos, EN+ y EN- para habilitar, y DIR+ y DIR- para controlar la dirección del motor.
¿Está disponible para compra actualmente?
Actualmente el producto está agotado. Se recomienda consultar productos alternativos o contactar con soporte.
