4,84€
En stock
RS232 TTL Convertidor Cable Kit para conexiones seriales fiables y versátiles
Marca: satkit
4,84€
IVA incluido (Sin IVA: 4,00€)
Stock limitado
Entrega estándar
Mié, Abr 22 - Vie, Abr 24
Entrega exprés
Lun, Abr 20 - Mar, Abr 21
Devoluciones en 30 días
Devoluciones gratuitas en 30 días
Transacción segura
Share:
Envío gratis
En pedidos superiores a 60€
Devoluciones fáciles
Política de devolución de 30 días
Pago seguro
Proceso de pago 100% seguro
Garantía de calidad
Solo productos originales

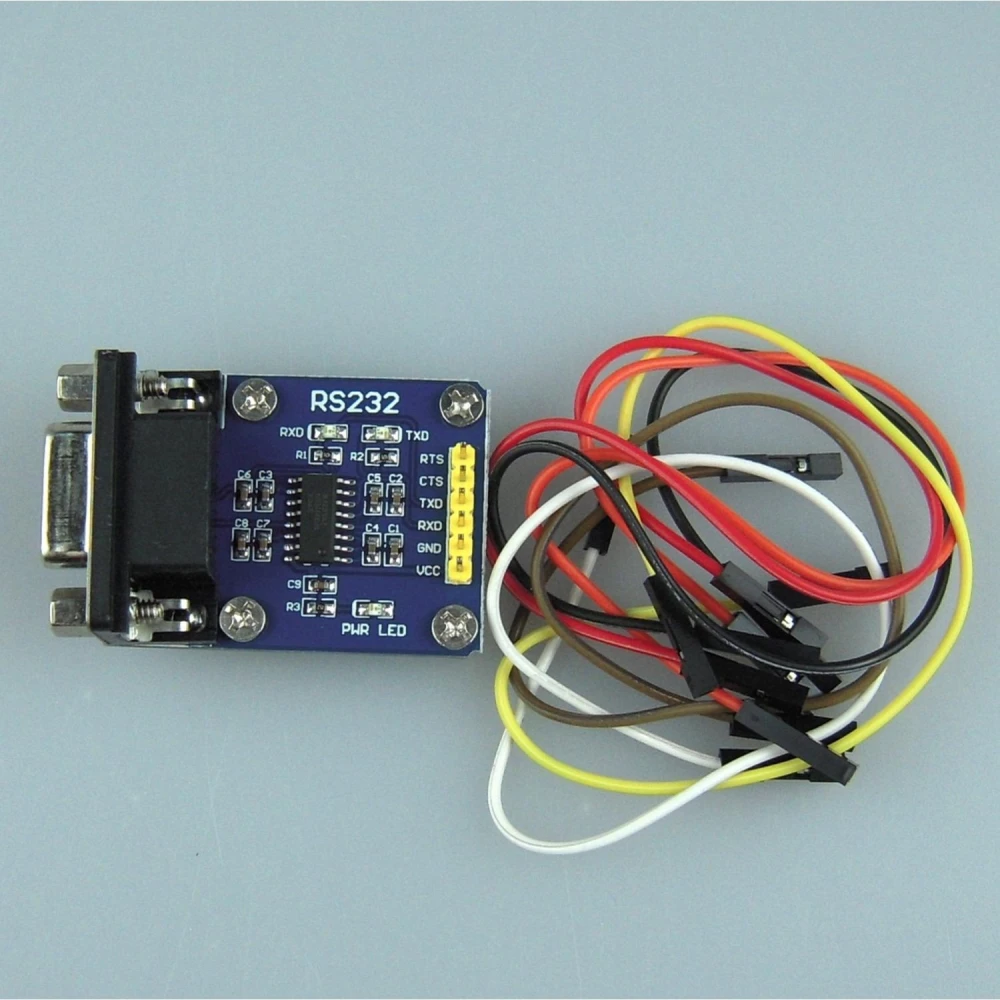

El RS232 TTL Convertidor Cable Kit es una solución eficiente para convertir señales RS232 a niveles TTL (3.3 a 5.5V), facilitando la comunicación entre dispositivos electrónicos con diferentes estándares de señal.
Este kit incluye una placa de circuito impreso de doble cara con serigrafía y dos orificios de montaje, ensamblada y probada para asegurar su calidad y funcionamiento.
- Incorpora el chip MAX3232 auténtico, reconocido por su fiabilidad en la conversión de señales.
- Funciona con una fuente de alimentación de 3V a 5.5V VCC, adaptándose a diversas aplicaciones.
- Soporta velocidades de transmisión de hasta 250 kbit/s, asegurando una comunicación rápida y estable.
- Cuenta con dos drivers y dos receptores para una comunicación bidireccional eficiente.
- Compatible con puertos seriales RS232 de computadoras o adaptadores USB a serial.
- Requiere un cable serial DB9 macho a hembra (straight through) para conectar con el puerto RS232 del ordenador.
Usos típicos:
- Conexión y comunicación con unidades GPS.
- Interfaz con consolas XBOX para desarrollo o diagnóstico.
- Programación y comunicación con microcontroladores Microchip PIC y Basic Stamps.
- Proyectos de electrónica que requieren adaptación de niveles de señal entre RS232 y TTL.
Compatibilidad: Este convertidor es compatible con dispositivos que utilizan señales RS232 y necesitan comunicación TTL, incluyendo equipos electrónicos, sistemas de telefonía móvil y otros dispositivos seriales.
Gracias a su diseño compacto y alta calidad, el RS232 TTL Convertidor Cable Kit es una herramienta esencial para técnicos, desarrolladores y aficionados a la electrónica que requieren una solución confiable para la conversión de señales seriales.
- Convierte señales RS232 a niveles TTL de 3.3 a 5.5V
- Incluye chip MAX3232 auténtico para alta fiabilidad
- Velocidad de transmisión hasta 250 kbit/s
- Dos drivers y dos receptores para comunicación bidireccional
- Compatible con puertos RS232 y adaptadores USB a serial
- Placa de circuito impreso doble cara con serigrafía y orificios de montaje
Preguntas y respuestas de clientes
Quins avantatges ofereix el xip MAX3232 davant d’altres convertidors RS232-TTL disponibles al mercat?
El xip MAX3232 destaca per la seva compatibilitat amb rangs de voltatge d’alimentació més amplis (3.3 a 5.5 V), baix corrent d’operació i alta fiabilitat en la conversió de nivells lògics. A diferència de variants com el MAX232 clàssic, el MAX3232 pot interactuar amb sistemes moderns de lògica de 3.3 V, ampliant la compatibilitat amb microcontroladors i mòduls actuals.
Quines són les dimensions físiques del mòdul i què inclou exactament el kit?
El mòdul té una mida aproximada de 40 mm x 25 mm i un pes de menys de 20 g. El kit inclou la placa assemblada amb el convertidor basat en MAX3232, el cable d’interconnexió i pins de connexió per a TTL. No s’inclou el cable DB9-M/F necessari per a la connexió al port RS232 del PC.
Hi ha alguna recomanació de muntatge per evitar errors en la comunicació o danys per connexió incorrecta?
Es recomana connectar primer el costat RS232 al port de l’ordinador/desenvolupament i assegurar-se del pinout correcte al costat TTL. La inversió de TX/RX és una causa comuna de fallades. No connecteu VCC del mòdul a fonts superiors a 5.5 V per evitar danys al MAX3232. Feu servir sempre el cable DB9-M/F recte, no creuat.
El convertidor compleix alguna norma de seguretat elèctrica o protecció ESD (descàrrega electrostàtica)?
L’integrat MAX3232 té protecció ESD interna conforme a IEC 61000-4-2, suportant descàrregues directes típiques de fins a ±15 kV a les línies de dades RS232. Tanmateix, la placa no incorpora proteccions addicionals a nivell de connectors, per la qual cosa es recomana precaució en ambients industrials.
What advantages does the MAX3232 chip offer over other RS232-TTL converters available on the market?
The MAX3232 chip stands out for its wider supply voltage range (3.3 to 5.5 V), low operating current and high reliability in logic level conversion. Unlike variants such as the classic MAX232, the MAX3232 can interface with modern 3.3 V logic systems, broadening compatibility with current microcontrollers and modules.
What are the physical dimensions of the module and what exactly does the kit include?
The module measures approximately 40 mm x 25 mm and weighs less than 20 g. The kit includes the assembled board with the MAX3232-based converter, the interconnection cable and TTL connection pins. The DB9-M/F cable required to connect to the PC RS232 port is not included.
Is there any mounting recommendation to avoid communication errors or damage from incorrect connection?
It is recommended to connect the RS232 side to the computer/development port first and ensure the correct pinout on the TTL side. Reversing TX/RX is a common cause of failure. Do not connect the module VCC to supplies above 5.5 V to avoid damaging the MAX3232. Always use a straight DB9-M/F cable, not a crossover cable.
Does the converter comply with any electrical safety standard or ESD (electrostatic discharge) protection?
The MAX3232 integrated circuit has internal ESD protection in accordance with IEC 61000-4-2, withstanding typical direct discharges of up to ±15 kV on RS232 data lines. However, the board does not include additional connector-level protection, so caution is recommended in industrial environments.
What advantages does the MAX3232 chip offer over other RS232-TTL converters available on the market?
The MAX3232 chip stands out for its wider supply voltage range (3.3 to 5.5 V), low operating current and high reliability in logic level conversion. Unlike variants such as the classic MAX232, the MAX3232 can interface with modern 3.3 V logic systems, broadening compatibility with current microcontrollers and modules.
What are the physical dimensions of the module, and what exactly is included in the kit?
The module measures approximately 40 mm x 25 mm and weighs less than 20 g. The kit includes the assembled board with the MAX3232-based converter, the interconnection cable and TTL connection pins. The DB9-M/F cable required to connect to the PC’s RS232 port is not included.
