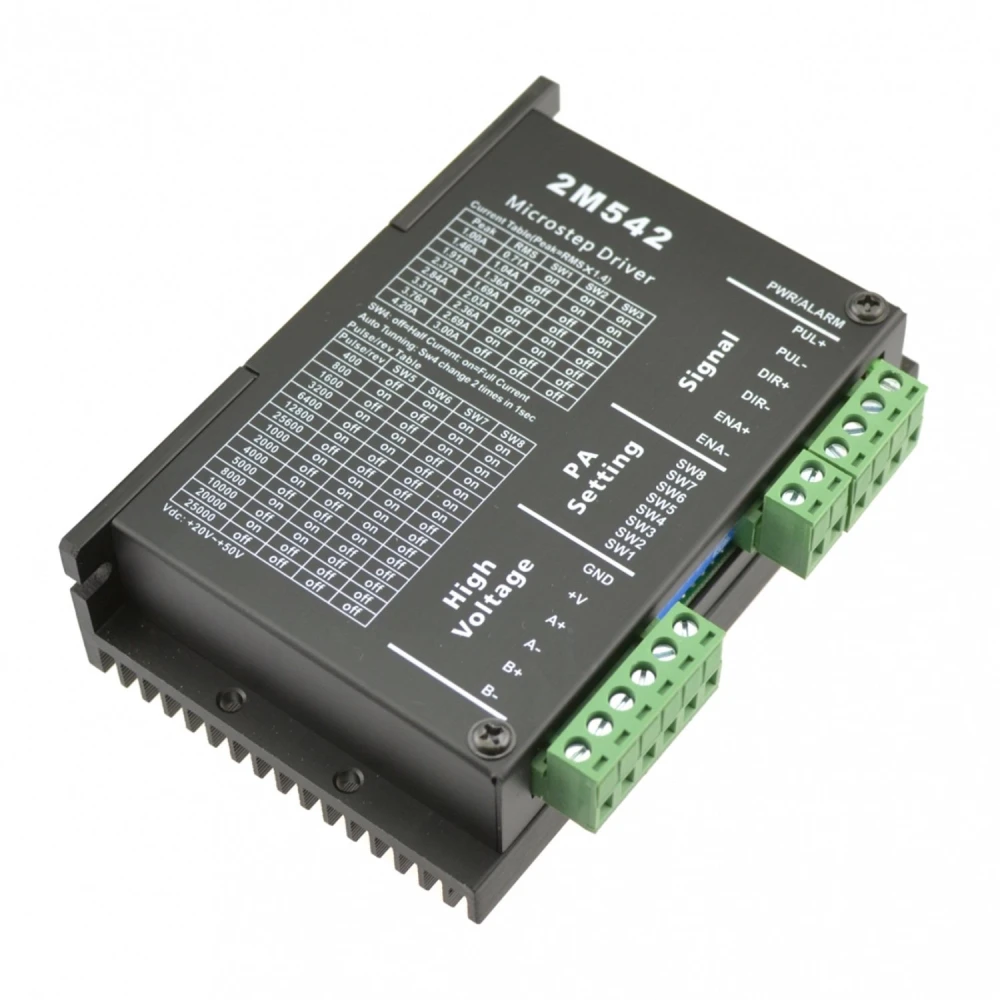

Vista frontal del controlador CNC 2M542 para motor paso a paso

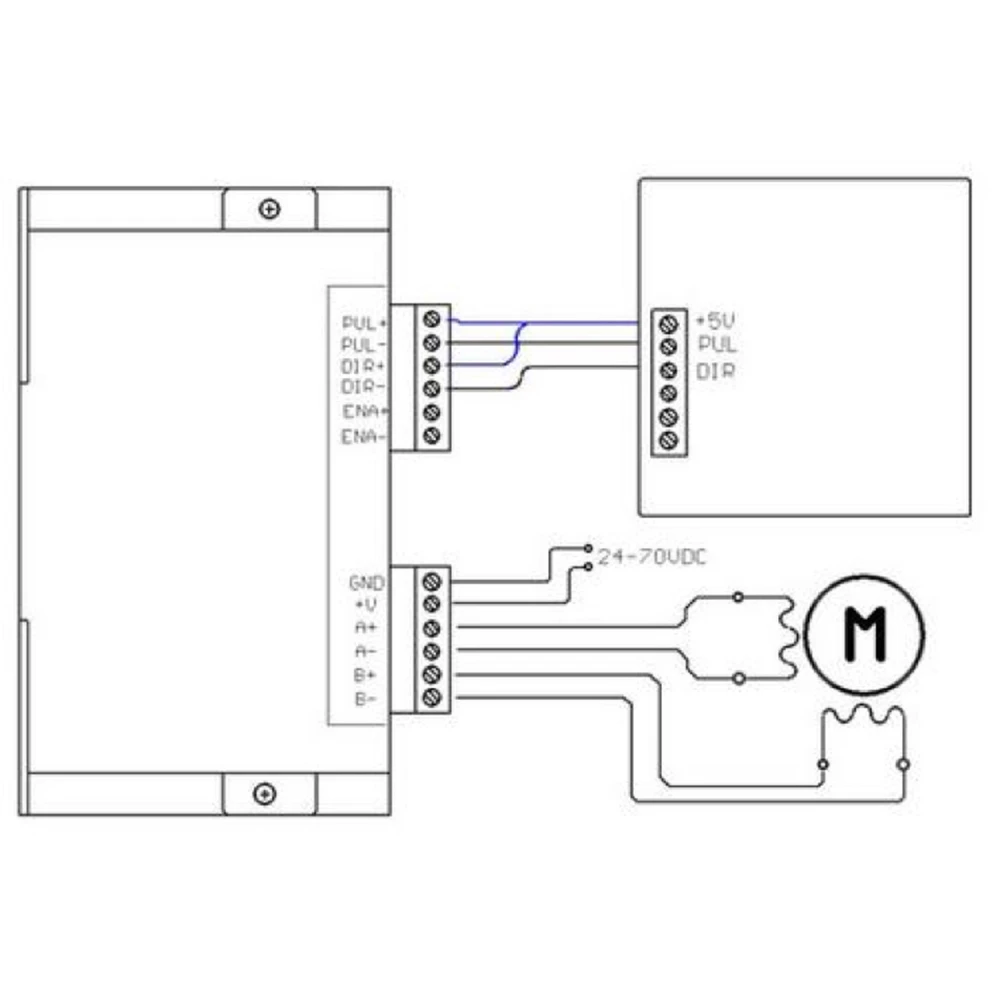

Detalle de conexiones del controlador CNC 2M542 para motor paso a paso

Controlador CNC 2M542 instalado en proyecto con motor paso a paso Nema23

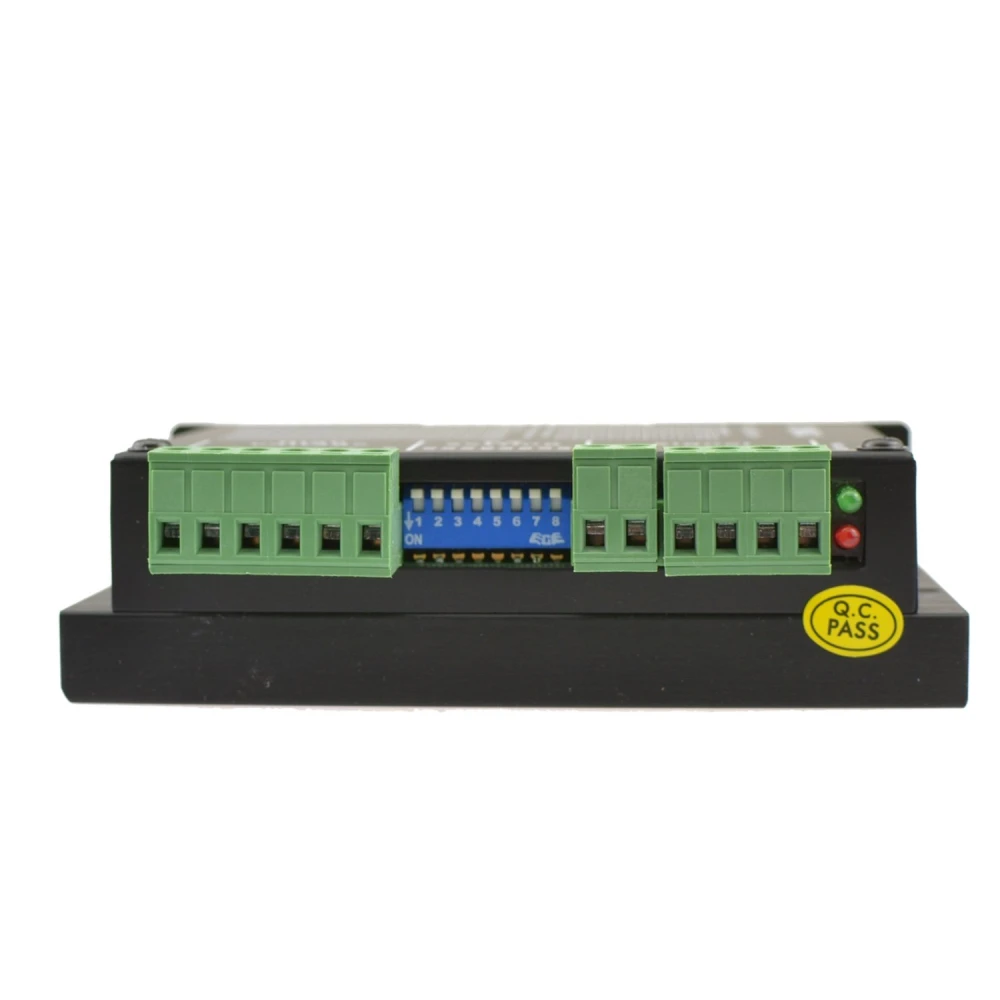

Vista lateral del controlador CNC 2M542 para motor paso a paso

Controlador CNC 2M542 para motor paso a paso hasta 4.5A compatible Nema17/23/34

Name: Controlador CNC 2M542 para motor paso a paso hasta 4.5A compatible Nema17/23/34
Brand: satkit
SKU: Y040304-CONTROLADOR-2m542
Price: 33.88 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

33,88€

IVA incluido (Sin IVA: 28,00€)

En stock - Envío inmediato

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El controlador CNC 2M542 para motor paso a paso es un dispositivo de alta calidad diseñado para ofrecer un control preciso y eficiente de motores paso a paso de 2 fases, especialmente compatible con motores Nema17, Nema23 y Nema34. Este driver es ideal para aplicaciones en CNC, impresoras 3D, robótica y otros proyectos electrónicos que requieren un control fiable y estable del motor.

Características principales:

Alto rendimiento y excelente relación calidad-precio: diseñado para ofrecer un control suave y eficiente.
Compatibilidad: válido para motores paso a paso Nema17, Nema23 y Nema34.
Tecnología de control de corriente sinusoidal pura: asegura un movimiento preciso y reduce el ruido y la vibración.
Entrada ópticamente aislada y TTL compatible: para una mejor protección y compatibilidad con sistemas Arduino y otros controladores.
Reducción automática de corriente en reposo: para minimizar el calentamiento y el consumo energético.
Protecciones integradas: contra bajo voltaje, cortocircuito, sobrevoltaje y sobrecorriente, garantizando seguridad y durabilidad.

Especificaciones técnicas:

Tensión de alimentación: 24 ~ 50V DC
Corriente máxima de salida: 4.2A
Velocidad: tecnología de autoajuste para optimizar el rendimiento
Frecuencia máxima de entrada: 200 KHz
Resoluciones seleccionables: 15 opciones, hasta 25.000 pasos por revolución
Modos de control: PLS, DIR (CW/CCW), modo ENA

Usos típicos:

Control de motores paso a paso en máquinas CNC y fresadoras.
Proyectos de robótica que requieren movimientos precisos.
Impresoras 3D que utilizan motores Nema para posicionamiento exacto.
Integración con placas Arduino para desarrollo de prototipos y automatización.

Compatibilidad y conectividad:

Este controlador es compatible con una amplia variedad de motores paso a paso Nema17, Nema23 y Nema34, y puede integrarse fácilmente con sistemas basados en Arduino gracias a su entrada TTL y ópticamente aislada, lo que facilita su uso en proyectos de electrónica y automatización.

En resumen, el controlador CNC 2M542 es una solución robusta y eficiente para quienes buscan un driver confiable para motores paso a paso en aplicaciones industriales y hobbyistas.

Alto rendimiento con tecnología de control de corriente sinusoidal pura
Compatible con motores Nema17, Nema23 y Nema34
Corriente máxima de salida de 4.2A
Tensión de alimentación de 24 a 50V DC
Entrada ópticamente aislada y TTL compatible
Reducción automática de corriente en reposo para menor calentamiento
Protección contra bajo voltaje, cortocircuito, sobrevoltaje y sobrecorriente
15 resoluciones seleccionables hasta 25,000 pasos/rev
Frecuencia de entrada máxima de 200 KHz
Modos de control PLS, DIR (CW/CCW) y ENA

Preguntas y respuestas de clientes

Inclou el controlador CNC 2m542 cables, connectors o manual d'instal·lació a la caixa?

Habitualment, el contingut de la caixa es limita al controlador 2m542. Els cables, connectors i el manual físic no solen estar inclosos, tot i que de vegades es facilita un enllaç digital al manual d'usuari. Es recomana revisar-ho amb el venedor abans de la compra per confirmar-ho.

Com es configura la resolució de micropassos i quin és el màxim real suportat?

La resolució de micropassos s'ajusta mitjançant interruptors DIP integrats al controlador. El 2m542 permet seleccionar entre 15 valors de resolució, amb un màxim de 25.000 passos/revolució. És fonamental triar la configuració d'acord amb el requeriment del sistema i les capacitats del motor utilitzat.

Quin tipus de senyals de control accepta el 2m542 a les seves entrades i quina és la freqüència màxima admesa?

El driver admet entrades optoaïllades compatibles amb senyals TTL (0–5 V). Els senyals poden ser de tipus PUL/PLS (pas), DIR (direcció) i ENA (habilitació), amb una freqüència màxima d'entrada de 200 kHz, cosa que permet operar motors a altes velocitats i resolucions.

Does the 2m542 CNC controller include cables, connectors or an installation manual in the box?

Typically, the box contents are limited to the 2m542 controller. Cables, connectors and a printed manual are usually not included, although a digital link to the user manual may sometimes be provided. It is recommended to check with the seller before purchase to confirm.

How is the microstep resolution configured, and what is the maximum supported in practice?

The microstep resolution is set using the DIP switches built into the controller. The 2m542 allows 15 resolution settings, with a maximum of 25,000 steps/revolution. It is essential to choose the setting that matches the system requirements and the capabilities of the motor used.

What type of control signals does the 2m542 accept on its inputs, and what is the maximum supported frequency?

The driver supports opto-isolated inputs compatible with TTL signals (0–5 V). The signals can be PUL/PLS (step), DIR (direction) and ENA (enable), with a maximum input frequency of 200 kHz, allowing motors to run at high speeds and resolutions.

Does the CNC 2m542 controller include cables, connectors or an installation manual in the box?

Usually, the box contents are limited to the 2m542 controller. Cables, connectors and a physical manual are not usually included, although a digital link to the user manual is sometimes provided. It is recommended to check with the seller before purchase to confirm.

How is the microstep resolution configured, and what is the maximum supported in practice?

Microstep resolution is set using the DIP switches built into the controller. The 2m542 allows 15 resolution values, with a maximum of 25,000 steps/revolution. It is essential to choose the setting that matches the system requirements and the capabilities of the motor used.

What type of control signals does the 2m542 accept at its inputs, and what is the maximum supported frequency?

Ingår kablar, kontakter eller installationsmanual i lådan med CNC-styrenheten 2m542?

Vanligtvis begränsas lådans innehåll till själva 2m542-styrenheten. Kablar, kontakter och fysisk manual ingår normalt inte, även om en digital länk till användarmanualen ibland tillhandahålls. Det rekommenderas att kontrollera med säljaren före köp för att bekräfta.
