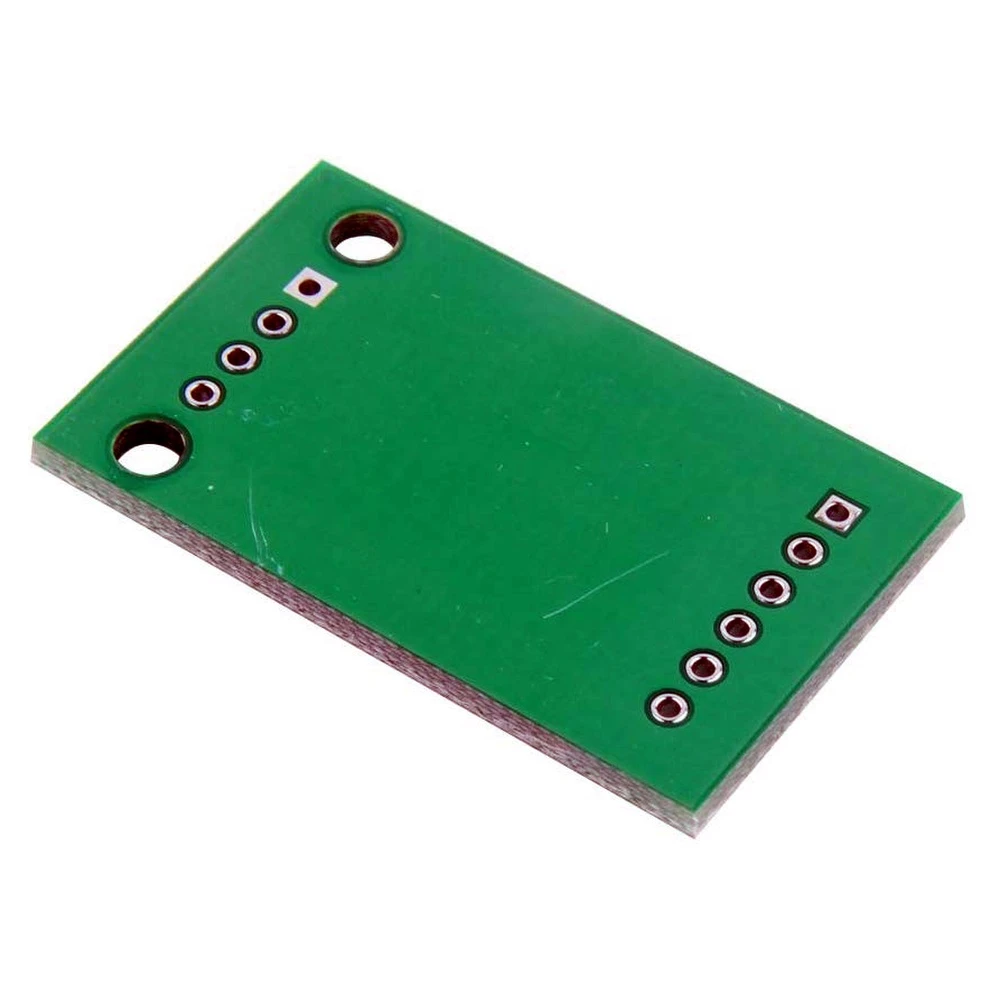

Conexiones y pines del módulo HX711 sensor de presión para Arduino

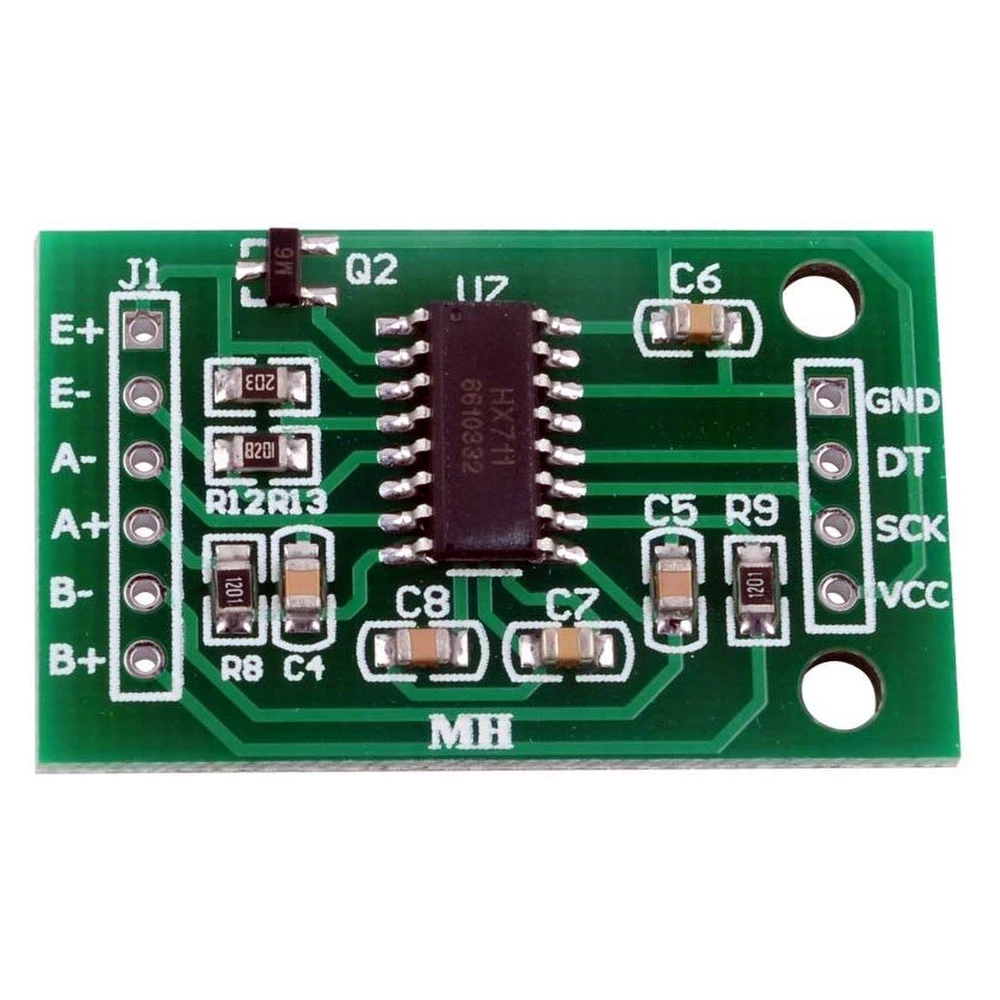

Módulo HX711 sensor de pesaje Arduino en placa de desarrollo

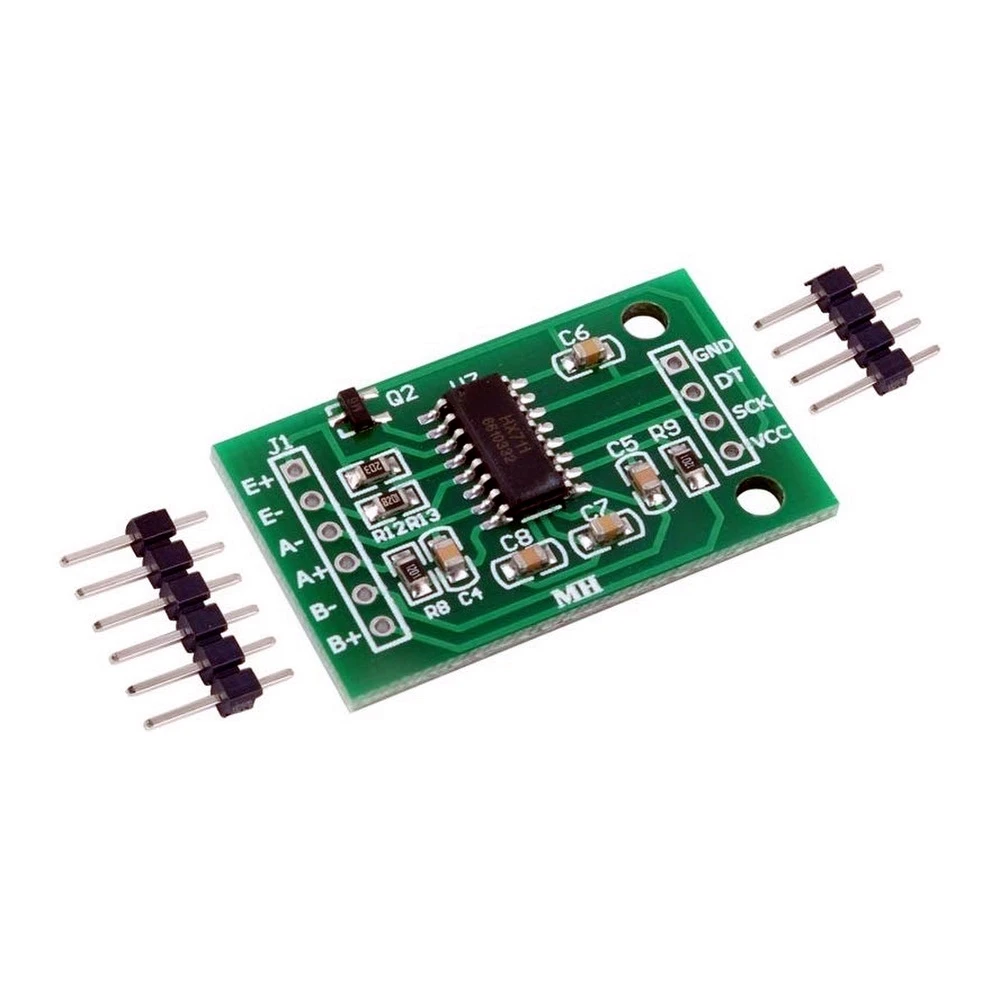

HX711 Sensor de pesaje Arduino - Módulo A/D DualChannel 24Bit de Precisión

Name: HX711 Sensor de pesaje Arduino - Módulo A/D DualChannel 24Bit de Precisión
Brand: satkit
SKU: 1c080203
Price: 2.42 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

2,42€

IVA incluido (Sin IVA: 2,00€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El HX711 sensor de pesaje Arduino es un módulo de conversión analógica a digital (A/D) diseñado para aplicaciones de alta precisión en medición de peso y presión. Este módulo utiliza un chip convertidor de 24 bits que permite obtener lecturas exactas y confiables, ideal para proyectos con Arduino y otros microcontroladores.

Este módulo cuenta con dos canales de entrada analógica diferenciales seleccionables, lo que permite conectar diferentes sensores de presión o celdas de carga. Integra un amplificador de ganancia programable (PGA) con opciones de ganancia de 32, 64 y 128, que mejora la sensibilidad y precisión de las mediciones.

Características principales:

Dos canales de entrada diferenciales para flexibilidad en sensores.
Amplificador PGA activo de bajo ruido con ganancia seleccionable (32, 64, 128).
Regulador de fuente de alimentación integrado para el ADC y la celda de carga.
Oscilador interno que no requiere componentes externos, con opción de cristal externo.
Restablecimiento automático al encender el módulo.
Interfaz digital simple en serie, controlada por pines sin necesidad de programación compleja.
Velocidad de salida seleccionable: 10 muestras por segundo (SPS) o 80 SPS.
Rechazo simultáneo de interferencias de 50 y 60 Hz para mayor estabilidad.
Bajo consumo de corriente: menos de 1.5 mA en operación normal.
Rango de voltaje de operación: 2.6 V a 5.5 V compatible con Arduino.
Rango de temperatura de funcionamiento: -20 °C a +85 °C.

Usos típicos:

Diseño y construcción de balanzas electrónicas de alta precisión.
Medición de presión en sensores tipo puente.
Proyectos de electrónica y robótica con Arduino que requieren medición analógica precisa.
Integración en sistemas de control y monitoreo industrial.

Este módulo es compatible con placas Arduino y otros microcontroladores que soporten comunicación digital en serie. Su bajo costo y alta precisión lo convierten en una excelente opción para desarrolladores y aficionados que buscan un sensor de pesaje y presión confiable.

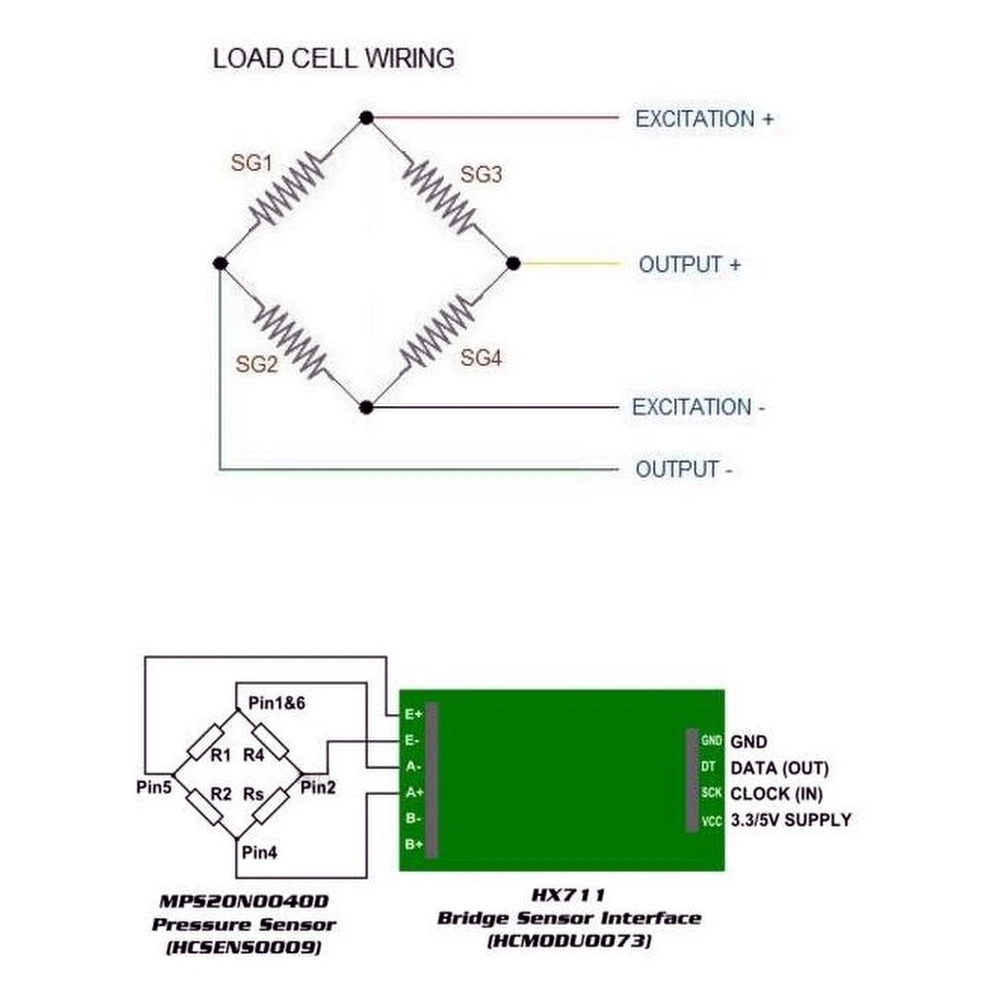

Para su uso, se recomienda conectar la celda de carga o sensor de presión a las entradas diferenciales y alimentar el módulo con un voltaje dentro del rango especificado. La lectura digital puede ser obtenida mediante librerías compatibles con Arduino que facilitan la integración y programación.

Dos canales de entrada analógica diferenciales seleccionables
Amplificador PGA de bajo ruido con ganancia programable 32, 64, 128
Regulador de fuente de alimentación integrado para ADC y celda de carga
Oscilador interno sin necesidad de componentes externos
Interfaz digital en serie simple, sin programación compleja
Velocidad de salida seleccionable: 10 SPS o 80 SPS
Rechazo de interferencias de 50 y 60 Hz simultáneamente
Bajo consumo: menos de 1.5 mA en operación normal
Rango de voltaje: 2.6 a 5.5 V compatible con Arduino
Rango de temperatura: -20 °C a +85 °C

Preguntas y respuestas de clientes

Quins són els principals avantatges del sensor HX711 davant d’altres mòduls de pesatge A/D per a Arduino?

El HX711 destaca pel seu convertidor A/D de 24 bits de precisió, que permet obtenir mesures més sensibles i estables en comparació amb mòduls de menor resolució (com els de 12 o 16 bits). El seu doble canal diferencial facilita aplicacions de doble cèl·lula i el guany programable (128 i 64) ofereix flexibilitat per a diferents rangs de càrrega. A més, integra un regulador de voltatge i un oscil·lador intern, simplificant el circuit i reduint el cost en comparació amb alternatives que requereixen components externs.

Quines consideracions d’instal·lació he de tenir per obtenir mesures precises amb aquest sensor?

Per a mesures òptimes, es recomana col·locar el mòdul sobre una superfície estable, minimitzar les interferències electromagnètiques i cablejar amb conductors curts i trenats entre el HX711 i la cèl·lula de càrrega. És important connectar una sola font d’alimentació compartida amb el microcontrolador per evitar sorolls i fer calibracions periòdiques del sistema segons l’entorn i la cèl·lula utilitzada.

Quins són els límits de precisió i possibles fonts d’error en l’ús del HX711?

El HX711 ofereix una resolució teòrica de fins a 24 bits, però a la pràctica el seu error típic és d’entre 1-2 μV/bit i la precisió depèn molt de la qualitat de la cèl·lula de càrrega, el soroll elèctric, el guany seleccionat i la velocitat de mostreig (10SPS millora el soroll respecte a 80SPS). Les fonts d’error habituals inclouen fluctuacions tèrmiques, alimentació inestable i mala connexió dels cables. És recomanable aïllar bé el sistema i calibrar-lo en l’entorn real d’ús.

What are the main advantages of the HX711 sensor compared with other A/D weighing modules for Arduino?

The HX711 stands out for its 24-bit precision A/D converter, which allows more sensitive and stable measurements compared with lower-resolution modules (such as 12- or 16-bit ones). Its dual differential channel makes dual-cell applications easier, and the programmable gain (128 and 64) offers flexibility for different load ranges. It also integrates a voltage regulator and internal oscillator, simplifying the circuit and reducing cost compared with alternatives that require external components.

What installation considerations should I keep in mind to obtain accurate measurements with this sensor?

For optimum measurements, it is recommended to place the module on a stable surface, minimise electromagnetic interference and use short, twisted conductors between the HX711 and the load cell. It is important to connect a single shared power supply with the microcontroller to avoid noise and to carry out periodic calibration of the system according to the environment and the load cell used.

What are the accuracy limits and possible sources of error when using the HX711?

The HX711 offers a theoretical resolution of up to 24 bits, but in practice its typical error is between 1–2 μV/bit and accuracy depends heavily on the quality of the load cell, electrical noise, selected gain and sampling rate (10 SPS improves noise compared with 80 SPS). Common sources of error include thermal fluctuations, unstable power supply and poor cable connections. It is advisable to isolate the system properly and calibrate it in the real operating environment.

What are the main advantages of the HX711 sensor compared with other A/D load cell modules for Arduino?

The HX711 stands out for its 24-bit precision A/D converter, which allows more sensitive and stable measurements compared with lower-resolution modules (such as 12- or 16-bit ones). Its dual differential channel supports dual-cell applications, and the programmable gain (128 and 64) offers flexibility for different load ranges. It also integrates a voltage regulator and internal oscillator, simplifying the circuit and reducing cost compared with alternatives that require external components.

What installation considerations should I keep in mind to obtain accurate measurements with this sensor?

For optimum measurements, it is recommended to place the module on a stable surface, minimise electromagnetic interference and use short, twisted conductors between the HX711 and the load cell. It is important to use a single shared power supply with the microcontroller to avoid noise and to carry out periodic calibration of the system according to the environment and the load cell used.

What are the accuracy limits and possible sources of error when using the HX711?

The HX711 offers a theoretical resolution of up to 24 bits, but in practice its typical error is between 1–2 μV/bit and accuracy depends heavily on the quality of the load cell, electrical noise, selected gain and sampling rate (10SPS improves noise compared with 80SPS). Common sources of error include thermal fluctuations, unstable power supply and poor cable connections. It is advisable to isolate the system properly and calibrate it in the real operating environment.

Vilka är de främsta fördelarna med HX711-sensorn jämfört med andra A/D-vågmoduler för Arduino?

HX711 utmärker sig med sin 24-bitars A/D-omvandlare, vilket ger känsligare och stabilare mätningar jämfört med moduler med lägre upplösning (som 12 eller 16 bitar). Dess dubbla differentiella kanal underlättar tillämpningar med dubbla celler och den programmerbara förstärkningen (128 och 64) ger flexibilitet för olika lastområden. Dessutom integrerar den en spänningsregulator och intern oscillator, vilket förenklar kretsen och minskar kostnaden jämfört med alternativ som kräver externa komponenter.
