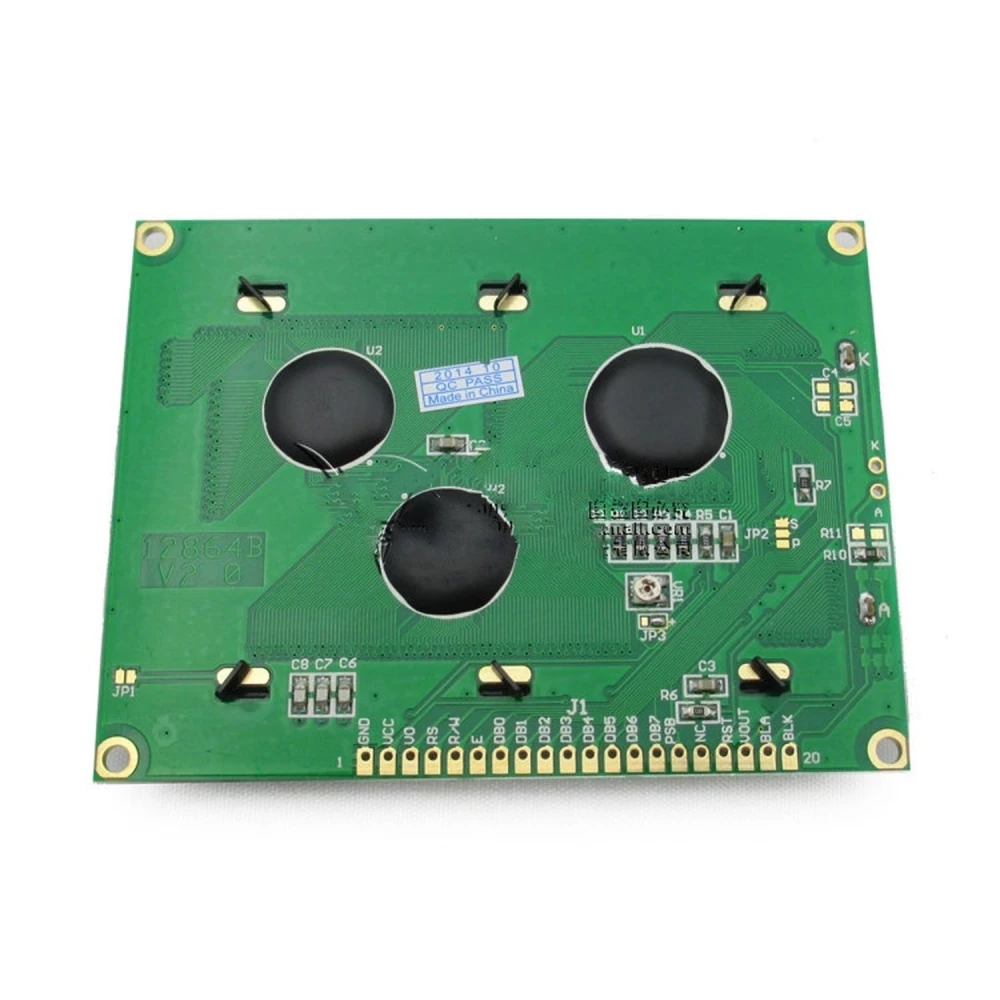

Detalle del controlador ST7920 en el display Lcd12864 128x64 para proyectos Arduino

Lcd12864 128x64 pantalla gráfica para Arduino Uno y Mega2560 con fondo azul

Name: Lcd12864 128x64 pantalla gráfica para Arduino Uno y Mega2560 con fondo azul
Brand: satkit
SKU: h030101-Lcd12864
Price: 7.74 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

7,74€

IVA incluido (Sin IVA: 6,40€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El Lcd12864 128x64 pantalla gráfica para Arduino es un módulo LCD gráfico con retroiluminación azul y caracteres en blanco, diseñado para ofrecer una visualización clara y nítida en proyectos electrónicos. Este display es compatible con placas Arduino Uno y Mega2560, así como con microcontroladores PIC, AVR y STM32, lo que lo convierte en una opción versátil para desarrolladores y aficionados a la electrónica.

Características principales:

Resolución gráfica de 128x64 puntos para mostrar gráficos y texto.
Retroiluminación azul con caracteres blancos para una excelente visibilidad.
Controlador integrado ST7920 que soporta comunicación paralela y serial.
Alimentación de 5V, adecuada para la mayoría de proyectos Arduino.
Dimensiones del PCB: 93 x 70 x 13 mm, con área visible de 72 x 40 mm.

Especificaciones técnicas:

Distancia entre puntos: 0.52 x 0.52 mm.
Tamaño de cada punto: 0.48 x 0.48 mm.
Interfaz paralela: Pines para alimentación, control, datos y retroiluminación detallados para conexión directa.
Interfaz serial: Pines para alimentación, control de chip, datos y reloj para comunicación serial eficiente.

Uso típico y compatibilidad:

Este display es ideal para proyectos que requieren mostrar información gráfica o texto en tiempo real, como sistemas embebidos, medidores, interfaces de usuario y dispositivos portátiles. Su compatibilidad con Arduino Uno y Mega2560 facilita su integración en proyectos DIY y prototipos. Además, puede utilizarse con microcontroladores PIC, AVR y STM32, ampliando su rango de aplicaciones.

Conexión y control:

El módulo puede conectarse mediante comunicación paralela o serial, adaptándose a las necesidades del proyecto. El controlador ST7920 permite manejar gráficos complejos y texto con comandos específicos. La retroiluminación se alimenta con 5V, asegurando una buena visibilidad incluso en ambientes con poca luz.

Beneficios clave:

Alta resolución gráfica para detalles precisos.
Fácil integración con placas Arduino y otros microcontroladores.
Retroiluminación que mejora la legibilidad en diversas condiciones.
Controlador ST7920 robusto y ampliamente soportado.

En resumen, el Lcd12864 128x64 pantalla gráfica para Arduino es un componente esencial para quienes buscan una solución visual eficiente y versátil en sus proyectos electrónicos. Su diseño compacto, facilidad de uso y compatibilidad lo convierten en una excelente elección para desarrolladores y makers.

Pantalla LCD gráfica 128x64 puntos con retroiluminación azul y caracteres blancos
Controlador ST7920 compatible con comunicación paralela y serial
Alimentación de 5V adecuada para Arduino Uno y Mega2560
Dimensiones del módulo: 93 x 70 x 13 mm; área visible: 72 x 40 mm
Compatible con microcontroladores PIC, AVR y STM32 para mayor versatilidad
