MPR121 Breakout V12 módulo sensor táctil capacitivo para Arduino con interfaz I2C

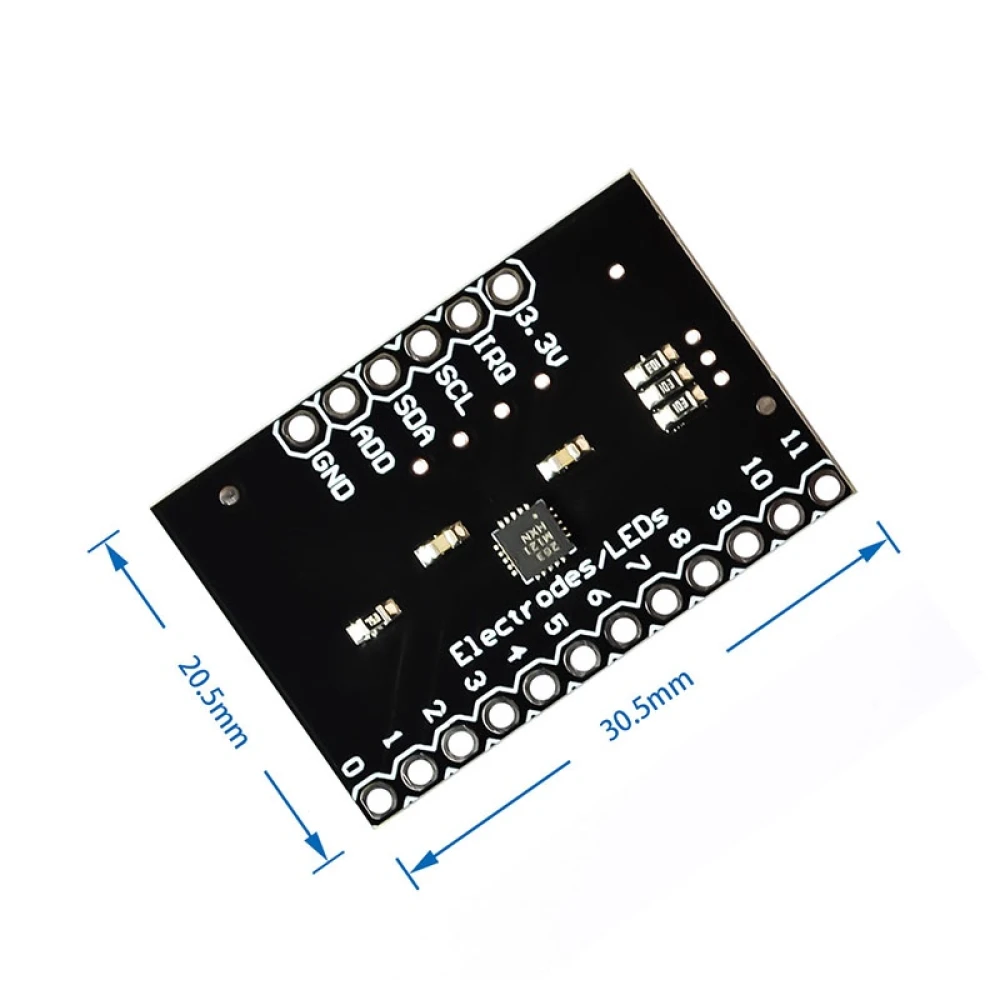

Vista frontal del MPR121 Breakout V12 módulo sensor táctil capacitivo

Detalle de conexiones y pines del MPR121 Breakout V12 para Arduino

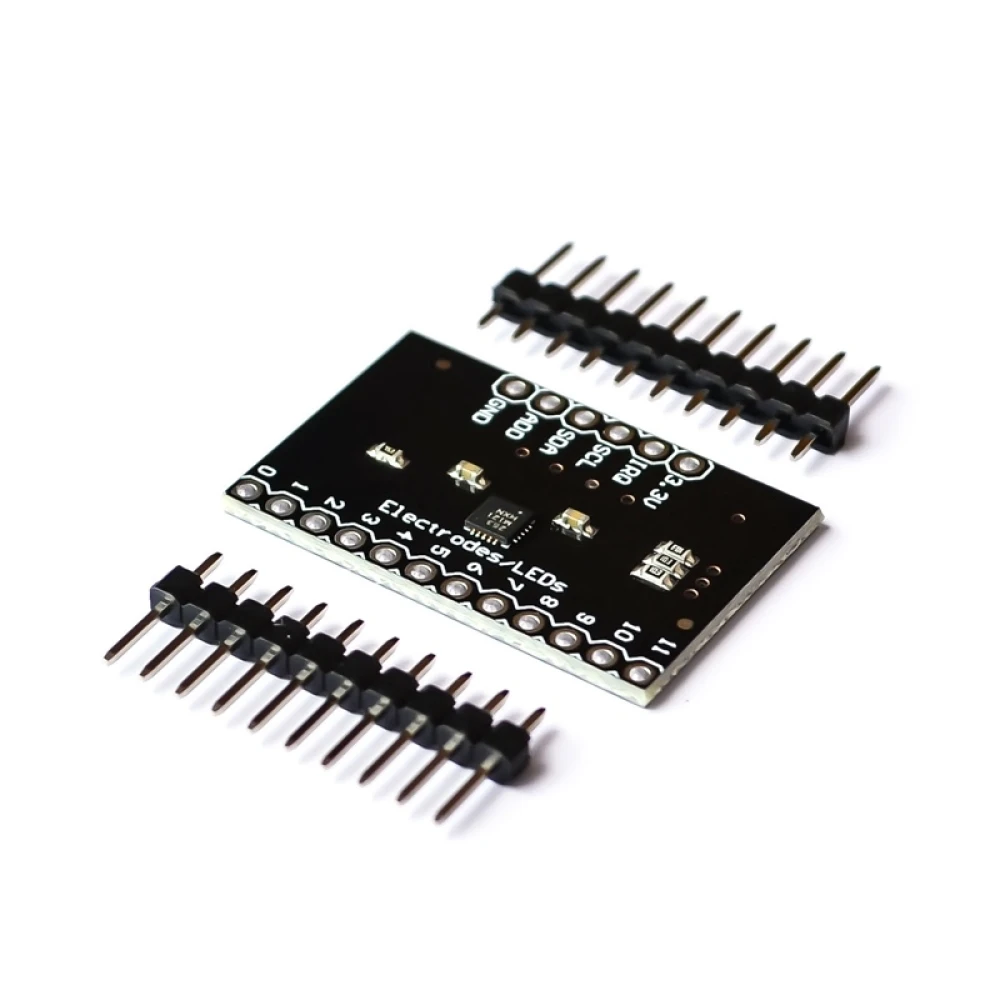

MPR121 Breakout V12 módulo sensor táctil capacitivo para Arduino con interfaz I2C

Name: MPR121 Breakout V12 módulo sensor táctil capacitivo para Arduino con interfaz I2C
Brand: satkit
SKU: 1c080503
Price: 2.54 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

2,54€

IVA incluido (Sin IVA: 2,10€)

Stock limitado

Entrega estándar Jue, Abr 23 - Lun, Abr 27

Entrega exprés Mar, Abr 21 - Mié, Abr 22

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

Descripción general:

El MPR121 Breakout V12 es un módulo diseñado para controlar sensores táctiles capacitivos mediante una interfaz I2C, especialmente compatible con plataformas Arduino. Este módulo permite la detección táctil de hasta doce electrodos individuales y un decimotercer electrodo simulado, ofreciendo una solución versátil para proyectos de interacción táctil.

Características clave y especificaciones:

Controlador de sensor táctil capacitivo con interfaz I2C.
Capacidad para controlar hasta 12 electrodos individuales y un electrodo simulado adicional.
Incluye 8 pines de conducción LED que pueden utilizarse para controlar LEDs cuando no están configurados como electrodos.
Cuatro puentes en la parte inferior de la placa para configuración de dirección I2C (dirección predeterminada 0x5A) y resistencias pull-up de 10k en SDA, SCL y pin de interrupción.
Voltaje de operación entre 2.5 y 3.6 VDC; no dispone de regulación en placa.
El pin VREG está conectado a tierra a través de un capacitor de 0.1uF, limitando el modo de bajo voltaje sin modificaciones.

Usos típicos:

Implementación en proyectos Arduino que requieren detección táctil precisa y sensible.
Creación de teclados táctiles capacitivos personalizados.
Control de dispositivos mediante gestos táctiles o entradas capacitivas.
Integración en sistemas interactivos y de automatización que necesiten entradas táctiles sin contacto mecánico.

Compatibilidad:

Este módulo es compatible con placas Arduino que soporten comunicación I2C y voltajes operativos entre 2.5 y 3.6 VDC. Es importante verificar que la alimentación y conexiones estén correctamente configuradas para evitar daños al dispositivo.

Controla hasta 12 electrodos táctiles individuales y un electrodo simulado.
Interfaz I2C para comunicación eficiente con Arduino.
Ocho pines para conducción de LED, configurables según necesidad.
Cuatro puentes para ajustar dirección I2C y resistencias pull-up.
Voltaje operativo entre 2.5 y 3.6 VDC, sin regulación integrada.
Ideal para proyectos de detección táctil y teclados capacitivos.

Preguntas y respuestas de clientes

¿Cuáles son los materiales, dimensiones y peso del MPR121 Breakout V12 y qué trae la caja?

La placa está fabricada en PCB estándar FR4 con componentes SMD. Sus dimensiones aproximadas son 29 mm x 21 mm x 2 mm y el peso es inferior a 5 g. El paquete normalmente incluye solo la PCB pre-soldada; conectores y cables no suelen estar incluidos.

¿Qué limitaciones tiene en ambientes con alta humedad o interferencias electromagnéticas?

El rendimiento del MPR121 puede verse afectado en ambientes húmedos o con fuerte ruido electromagnético, ya que la capacitancia ambiental puede alterar la sensibilidad y provocar falsos positivos o errores en la detección. Se recomienda un diseño adecuado de la PCB y aislamiento físico para mejorar su fiabilidad en estos contextos.

¿Cuál es el procedimiento recomendado para solucionar fallos frecuentes de comunicación I2C con este sensor?

Verifica que los pines SDA y SCL tengan las resistencias pull-up de 10 kΩ activadas o conecta externas si es necesario. Asegúrate de que la dirección I2C (por defecto 0x5A) no está en conflicto con otros dispositivos y que la tensión de operación es de 3.3 V. Si el problema persiste, revisa la integridad de las pistas y conecta a tierra correctamente los electrodos no usados.

¿Qué es el MPR121 Breakout V12?

Es un módulo controlador de sensor táctil capacitivo que utiliza una interfaz I2C para gestionar hasta 12 electrodos táctiles y un electrodo simulado, compatible con Arduino.

¿Cuál es la tensión de alimentación adecuada para este módulo?

El módulo debe alimentarse con un voltaje entre 2.5 y 3.6 VDC, ya que no cuenta con regulación integrada en la placa.

¿Puedo cambiar la dirección I2C del módulo?

Sí, la dirección I2C predeterminada es 0x5A, pero se puede modificar abriendo y ajustando los puentes en la placa que conectan el pin ADD.

¿Qué funciones tienen los pines de conducción LED?

Los ocho pines pueden controlar LEDs cuando no están configurados como electrodos táctiles, permitiendo indicaciones visuales en el proyecto.

¿Es compatible con cualquier placa Arduino?

Es compatible con placas Arduino que soporten comunicación I2C y que operen dentro del rango de voltaje especificado.
