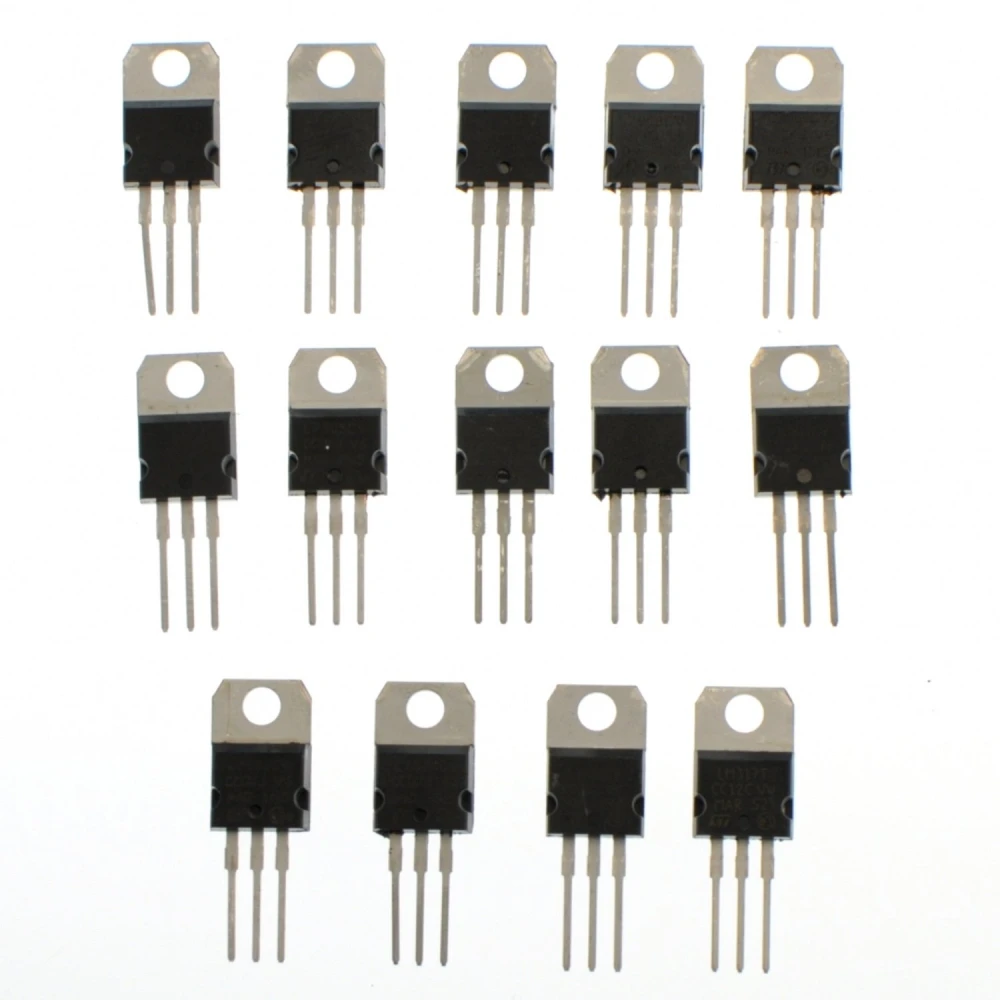

Pack 14 Reguladores de Tensión TO220 - Modelos L7805 a L7824 y LM317T

El pack ofereix una gran versatilitat per a projectes electrònics, ja que cada regulador subministra una tensió fixa o ajustable diferent, cobrint rangs des de +5V fins a +24V i negatius des de -5V fins a -15V, a més d’un model ajustable (LM317T). Això permet a l’usuari adaptar el pack a diferents necessitats de fonts d’alimentació sense haver d’adquirir cada regulador per separat.

Tots els reguladors inclosos fan servir encapsulat TO220, amb dimensions estàndard aproximades de 10 mm x 15 mm x 4.5 mm. Tolerància típica de regulació ±2% a ±4%. El corrent màxim de sortida sol ser d’1.0 a 1.5 A, segons el model, i el voltatge màxim d’entrada recomanat és de 35V DC (diferencial a terra) per als models positius i negatius. L’LM317T ofereix ajust en un rang d’1.25V a 37V.

Només són compatibles amb voltatges DC a l’entrada. Si s’utilitza una font AC, caldrà rectificar-la i filtrar-la adequadament abans d’entrar al regulador. És crític utilitzar un bon condensador de filtratge (≥ 470 μF) a l’entrada i, per a càrregues elevades o diferències de voltatge altes, és recomanable acoblar un dissipador tèrmic a l’encapsulat TO220 per no superar els 125 °C de temperatura de juntura.

Els problemes més freqüents inclouen sobreescalfament (per manca de dissipador), caigudes de tensió excessives (si el voltatge d’entrada és massa proper al de sortida) i soroll a la sortida (per filtratge insuficient). Per evitar aquests problemes, assegureu-vos de respectar la diferència mínima d’entrada/sortida (Dropout típic 2V), utilitzar dissipador si el corrent supera 0.5A, i col·locar els condensadors de filtratge recomanats a les fulles de dades.

El L7805 i similars subministren un voltatge fix predeterminat, i són ideals per a circuits on es requereix una tensió estable i coneguda. L’LM317 és ajustable (rang 1.25V–37V) i resulta útil quan es necessita una tensió personalitzada o experimental. L’elecció depèn de si el circuit exigeix flexibilitat (LM317) o simplicitat i estabilitat (reguladors fixos).

The pack offers great versatility for electronic projects, as each regulator provides a different fixed or adjustable voltage, covering ranges from +5V to +24V and negative outputs from -5V to -15V, plus one adjustable model (LM317T). This allows the user to adapt the pack to different power supply needs without having to buy each regulator separately.

All included regulators use a TO220 package, with standard approximate dimensions of 10 mm x 15 mm x 4.5 mm. Typical regulation tolerance is ±2% to ±4%. Maximum output current is usually 1.0 to 1.5 A, depending on the model, and the recommended maximum input voltage is 35V DC (ground-referenced differential) for the positive and negative models. The LM317T offers adjustment from 1.25V to 37V.

They are compatible only with DC input voltages. If an AC supply is used, it must be rectified and properly filtered before entering the regulator. It is critical to use a good filter capacitor (≥ 470 μF) at the input and, for heavy loads or large voltage differences, it is advisable to fit a heatsink to the TO220 package so as not to exceed a junction temperature of 125 °C.

The most common issues include overheating (due to lack of a heatsink), excessive voltage drop (if the input voltage is too close to the output voltage), and output noise (due to insufficient filtering). To avoid these problems, make sure to respect the minimum input/output difference (typical dropout 2V), use a heatsink if the current exceeds 0.5A, and fit the filter capacitors recommended in the datasheets.

The L7805 and similar regulators provide a fixed, predetermined voltage, making them ideal for circuits that require a stable and known supply. The LM317 is adjustable (range 1.25V–37V) and is useful when a custom or experimental voltage is needed. The choice depends on whether the circuit requires flexibility (LM317) or simplicity and stability (fixed regulators).
