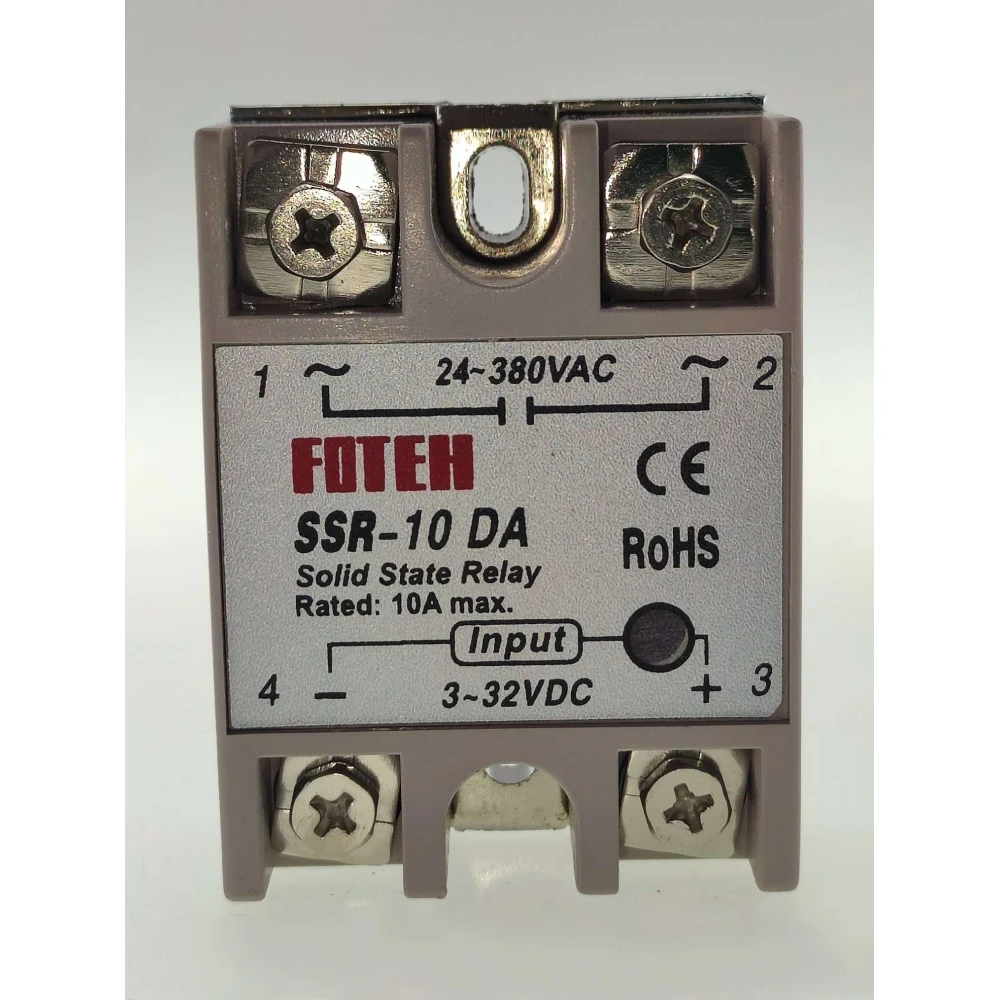

Rele estado solido Fotek SSR-10 10A para control eléctrico eficiente

Name: Rele estado solido Fotek SSR-10 10A para control eléctrico eficiente
Brand: Fotek
SKU: A030101-fotek10
Price: 4.84 EUR
Availability: InStock

Marca: Fotek

Sé el primero en opinar sobre este producto

4,84€

IVA incluido (Sin IVA: 4,00€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El rele estado solido Fotek SSR-10 10A es un dispositivo electrónico que funciona como un interruptor sin contacto, diseñado para controlar cargas eléctricas de alta corriente mediante una señal de control pequeña. Es ampliamente utilizado en aplicaciones como el control de temperatura en sistemas de calefacción eléctrica, ofreciendo una conmutación rápida y confiable.

Características principales:

Voltaje de entrada: 3-32 VDC
Corriente de entrada: DC 3-10 mA
Voltaje de salida: 24-380 VCA
Corriente de salida nominal: 10A (con margen de seguridad 3/2 para evitar sobrecargas)
Caída de voltaje en estado activo: 1.5V
Corriente de fuga en estado apagado: 2 mA
Tiempo de encendido y apagado: 10 ms
Resistencia a media tensión: 1000 VAC
Resistencia a la insolación: 1000 MΩ / 500 VDC
Temperatura ambiente de operación: -30 a 75 °C
Método de instalación: atornillado
Indicador de trabajo: LED

Ventajas del rele estado solido Fotek SSR-10 10A:

Larga vida útil gracias a la ausencia de contacto mecánico.
Sin chispas ni ruido durante la conmutación.
Sin interferencia electromagnética, asegurando un funcionamiento estable.
Alta velocidad de conmutación y fuerte capacidad antiinterferente.
Diseño compacto, resistente a vibraciones, corrosión y con prevención de explosiones.
Compatible con circuitos integrados TTL, DTL, HTL, entre otros.

Usos típicos: Este relé es ideal para controlar aparatos eléctricos resistivos, como cables calefactores y tuberías de calefacción eléctrica. Se recomienda dejar un margen de corriente de 3/2 respecto a la corriente nominal para evitar daños y asegurar una adecuada disipación de calor, especialmente cuando la carga supera los 5A. Para cargas elevadas, se aconseja el uso de un disipador de calor especial para estado sólido.

Precauciones y recomendaciones:

No usar para cargas inductivas o motores, ya que está diseñado para cargas resistivas.
Prestar atención a la disipación térmica para evitar sobrecalentamientos.
Instalar correctamente mediante tornillos para asegurar un buen contacto térmico y eléctrico.

Este rele estado solido Fotek SSR-10 10A es una solución eficiente y confiable para aplicaciones industriales y domésticas que requieren control preciso de cargas eléctricas con alta durabilidad y seguridad.

Voltaje de entrada: 3-32 VDC
Corriente de entrada: DC 3-10 mA
Voltaje de salida: 24-380 VCA
Corriente máxima de salida: 10A con margen de seguridad
Tiempo de conmutación rápido: 10 ms
Indicador LED de funcionamiento
Diseño sin contacto para mayor durabilidad
Compatible con circuitos TTL, DTL, HTL
Temperatura de operación: -30 a 75 °C
Instalación mediante tornillos para seguridad

Preguntas y respuestas de clientes

Quins són els avantatges clau del relé d’estat sòlid Foteh SSR-10 10A davant d’un relé electromecànic tradicional?

El SSR-10 10A ofereix commutació sense contacte físic, cosa que implica zero desgast mecànic, absència de soroll i més resistència a la vibració i la corrosió. A més, no genera espurnes ni interferències electromagnètiques i permet una velocitat de commutació superior. El principal trade-off és que només disposa d’un grup de contactes i es pot escalfar a corrents altes, fet que requereix atenció a la dissipació tèrmica.

Quina temperatura màxima pot assolir durant el funcionament i com s’ha de gestionar la dissipació tèrmica?

El SSR es pot escalfar significativament sota càrregues properes a 10 A. Quan es fa servir per sobre de 5 A és imprescindible instal·lar un dissipador adequat per evitar sobreescalfaments. La temperatura del dissipador no ha de superar 75-80 °C en funcionament continu. No s’ha d’instal·lar en espais tancats sense flux d’aire.

Quins problemes habituals poden presentar-se en aquest SSR i com es poden prevenir o solucionar?

Les fallades més comunes inclouen sobreescalfament per mala dissipació tèrmica, ús amb càrregues no resistives o sobredimensionar el corrent. Per evitar danys, utilitzeu sempre un dissipador adequat a la càrrega, no supereu el 70 % del corrent màxim i verifiqueu la compatibilitat de la càrrega. Si el SSR queda tancat permanentment, reviseu sobrecàrregues o pics de tensió.

What are the key advantages of the Foteh SSR-10 10A solid state relay compared with a traditional electromechanical relay?

The SSR-10 10A offers contactless switching, which means zero mechanical wear, no noise, and greater resistance to vibration and corrosion. It also produces no sparks or electromagnetic interference and enables a higher switching speed. The main trade-off is that it only has one set of contacts and can heat up at high currents, so thermal management must be considered.

What maximum temperature can it reach during operation, and how should heat dissipation be managed?

The SSR can heat up significantly under loads close to 10 A. When operating above 5 A, it is essential to install a suitable heatsink to prevent overheating. The heatsink temperature should not exceed 75-80 °C during continuous operation. Do not install it in enclosed spaces without airflow.

What common problems can occur with this SSR, and how can they be prevented or resolved?

The most common faults include overheating due to poor heat dissipation, use with non-resistive loads, or overloading the current rating. To avoid damage, always use a heatsink suitable for the load, do not exceed 70% of the maximum current, and check load compatibility. If the SSR remains permanently closed, check for overloads or voltage spikes.

What are the key advantages of the Foteh SSR-10 10A solid state relay compared with a traditional electromechanical relay?

The SSR-10 10A offers contactless switching, which means zero mechanical wear, no noise, and greater resistance to vibration and corrosion. It also produces no sparks or electromagnetic interference and enables a higher switching speed. The main trade-off is that it only has one contact group and can heat up at high currents, so thermal dissipation must be considered.

What maximum temperature can it reach during operation, and how should thermal dissipation be managed?

The SSR can heat up significantly under loads close to 10 A. When operating above 5 A, it is essential to fit a suitable heatsink to prevent overheating. The heatsink temperature should not exceed 75-80 °C during continuous operation. Do not install it in enclosed spaces without airflow.

What common problems can occur with this SSR, and how can they be prevented or resolved?

The most common faults include overheating due to poor thermal dissipation, use with non-resistive loads, or exceeding the current rating. To avoid damage, always use a heatsink suitable for the load, do not exceed 70% of the maximum current, and check load compatibility. If the SSR remains permanently closed, check for overloads or voltage spikes.

Vilka är de viktigaste fördelarna med solid state-reläet Foteh SSR-10 10A jämfört med ett traditionellt elektromekaniskt relä?

SSR-10 10A erbjuder kontaktlös omkoppling, vilket innebär inget mekaniskt slitage, ingen ljudnivå och högre motståndskraft mot vibrationer och korrosion. Dessutom bildas inga gnistor eller elektromagnetiska störningar, och omkopplingshastigheten är högre. Den största kompromissen är att det bara har en kontaktgrupp och kan bli varmt vid höga strömmar, vilket kräver uppmärksamhet på värmeavledning.
