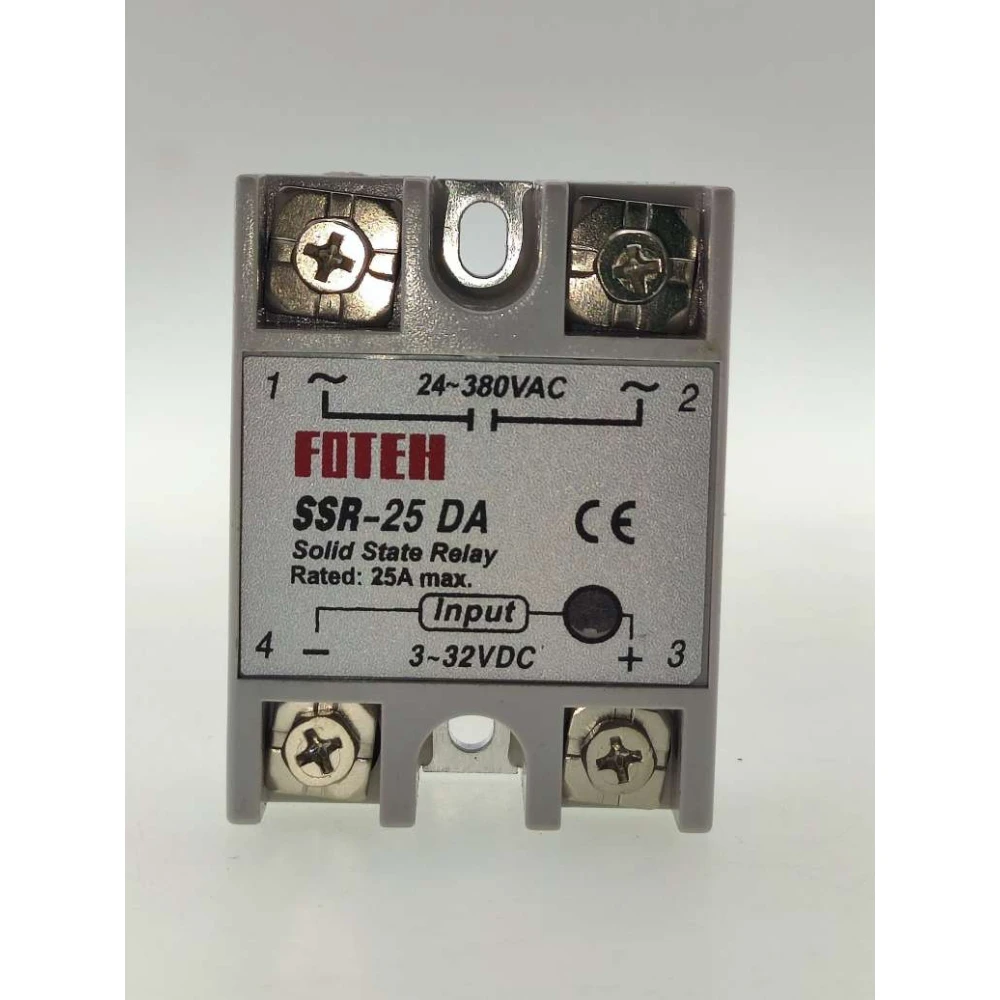

Relé estado sólido Fotek SSR-25 25A para control eléctrico eficiente

El relé estado sólido Fotek SSR-25 25A es un dispositivo electrónico diseñado para controlar cargas eléctricas sin contacto mecánico, ofreciendo una solución eficiente y confiable para aplicaciones industriales y domésticas.

Este relé funciona con una señal de control de bajo voltaje (3-32 VDC) y puede manejar cargas de corriente alterna de hasta 25 amperios, con un voltaje de salida entre 24 y 380 VCA. Su diseño sin partes móviles elimina el desgaste mecánico, aumentando su vida útil y reduciendo el mantenimiento.

Características principales

• Entrada de control: 3-32 VDC con corriente de entrada entre 3 y 25 mA.
• Capacidad de carga: 25A con voltaje de salida de 24-380 VCA.
• Baja caída de voltaje en estado activo: 1.5V, lo que mejora la eficiencia energética.
• Tiempo de respuesta rápido: 10 ms para encendido y apagado.
• Alta resistencia a interferencias electromagnéticas y vibraciones.
• Indicador LED para monitorear el estado de funcionamiento.
• Diseño compacto y resistente a la corrosión, con método de instalación mediante tornillos.
• Rango de temperatura de operación: -30 a 75 °C.

Usos típicos

Este relé es ideal para controlar aparatos eléctricos resistivos, especialmente sistemas de calefacción como cables y tuberías eléctricas. Se utiliza comúnmente en instrumentos de control de temperatura y automatización industrial para encender y apagar cargas de forma precisa y sin ruido.

Consideraciones de instalación

• Se recomienda dejar un margen de corriente de 3/2 respecto a la corriente nominal para evitar sobrecargas.
• Para cargas superiores a 5A, es importante asegurar una adecuada disipación de calor, utilizando disipadores específicos para relés de estado sólido.
• Compatible con circuitos integrados TTL, DTL y HTL.

Diferencias con relés mecánicos

A diferencia de los relés mecánicos, el SSR no tiene partes móviles, lo que elimina el ruido, las chispas y el desgaste por contacto. Esto lo hace más silencioso, duradero y adecuado para aplicaciones que requieren conmutaciones rápidas y frecuentes.

Compatibilidad y mantenimiento

Este relé es compatible con una amplia gama de sistemas electrónicos y eléctricos, siempre que se respeten los parámetros de corriente y voltaje. No requiere mantenimiento frecuente debido a su diseño sólido y sin contacto mecánico.

• Controla cargas eléctricas hasta 25A con voltaje de salida de 24-380 VCA.
• Entrada de control de bajo voltaje entre 3-32 VDC y corriente de 3-25 mA.
• Tiempo de conmutación rápido de 10 ms para encendido y apagado.
• Diseño sin contacto mecánico para mayor durabilidad y sin ruido.
• Indicador LED para estado de funcionamiento.
• Instalación sencilla mediante tornillos.
• Compatible con circuitos TTL, DTL y HTL.
• Requiere disipación de calor para cargas superiores a 5A.
