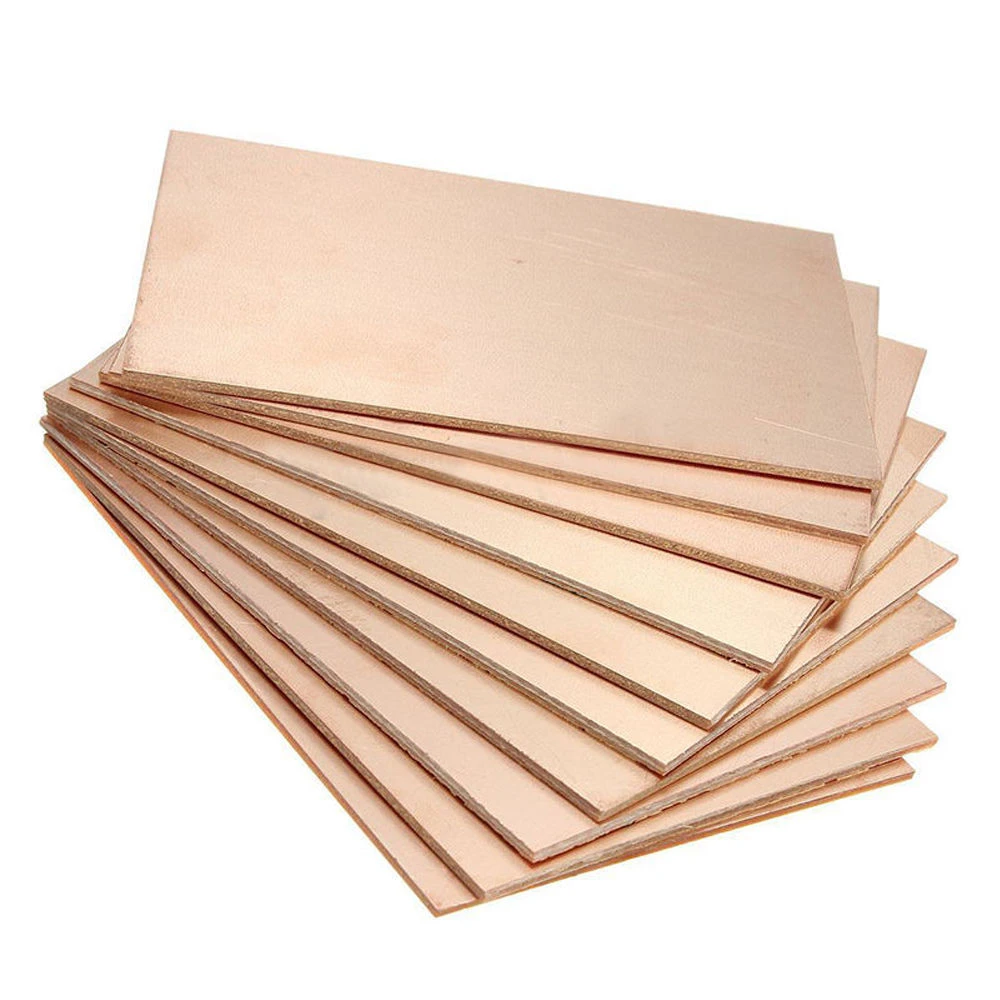

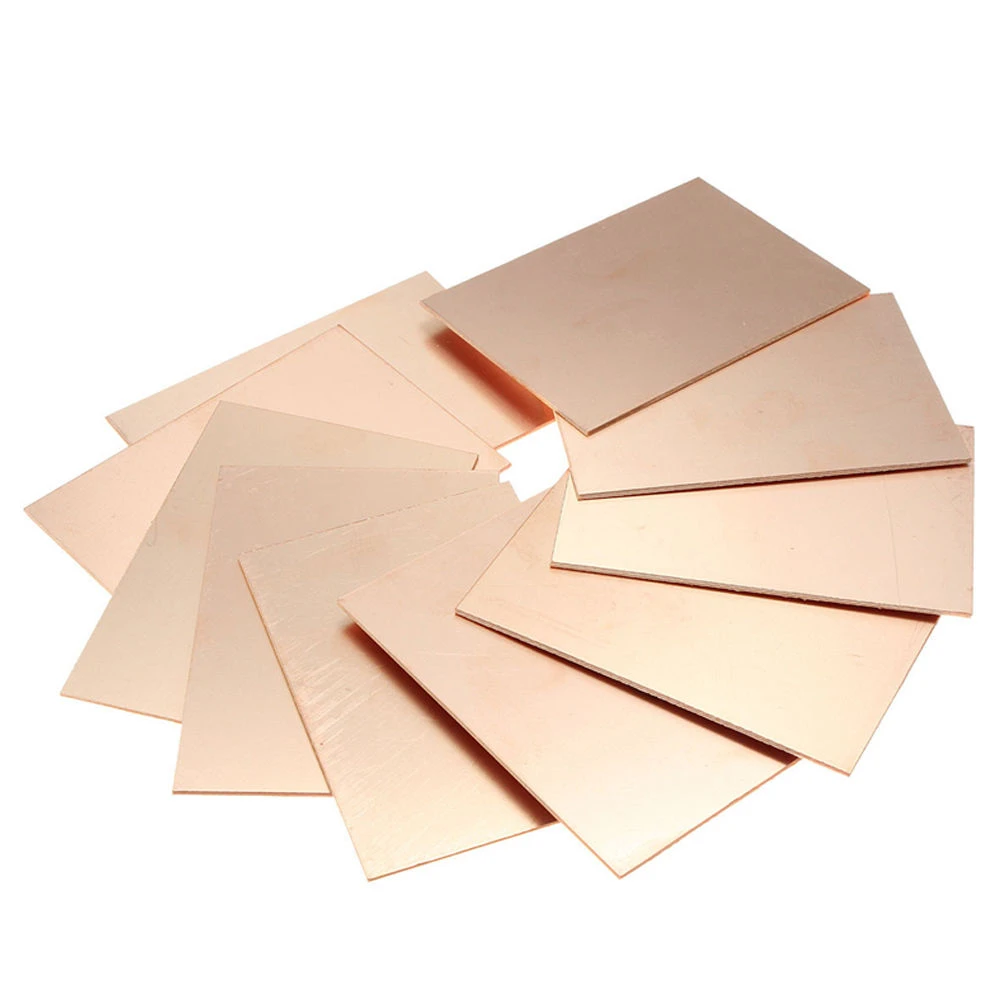

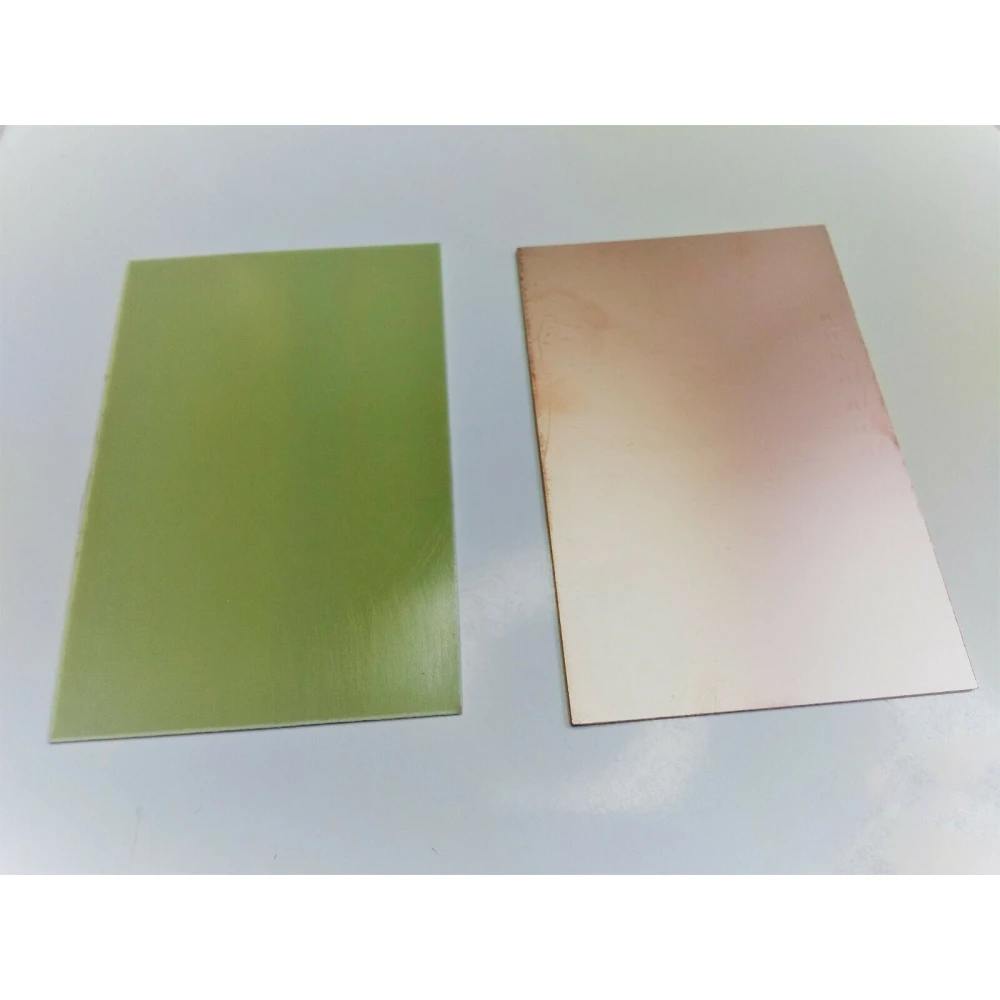

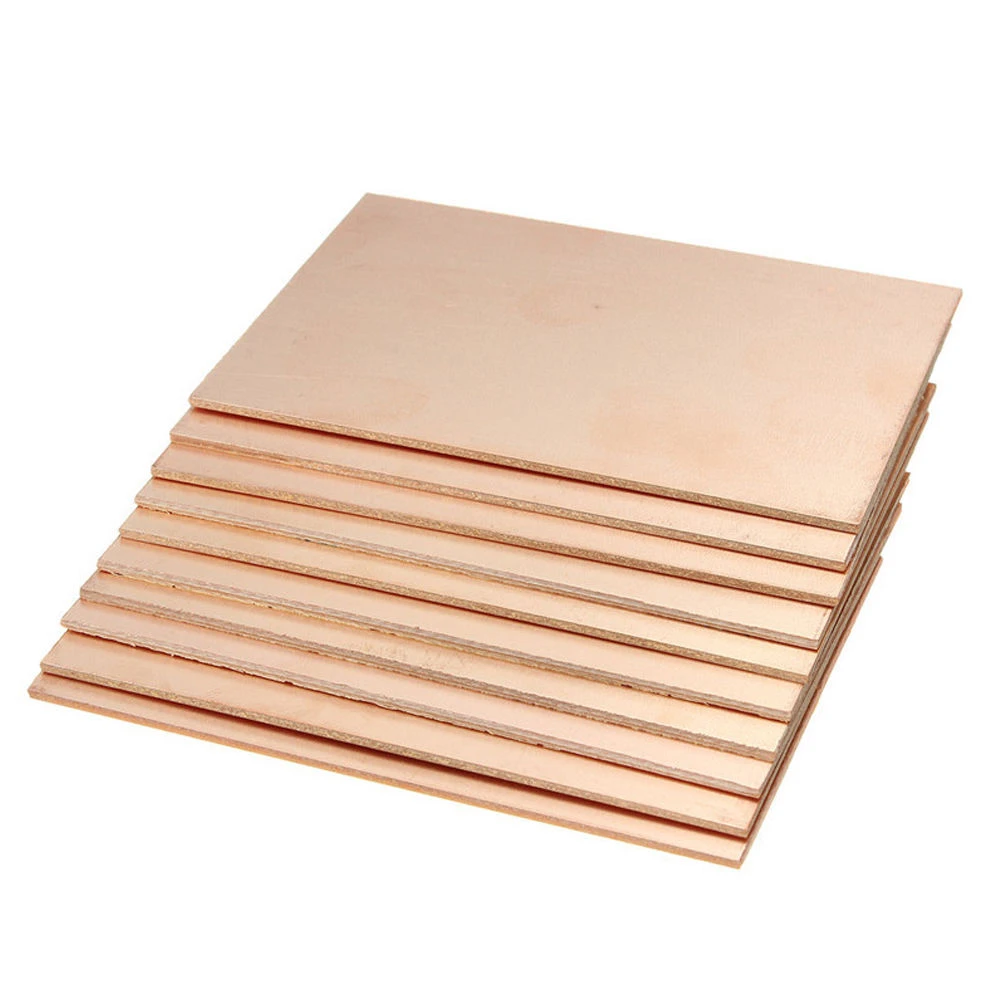

Placa PCB cobre 15x20cm una cara de fibra de vidrio FR4 para proyectos DIY

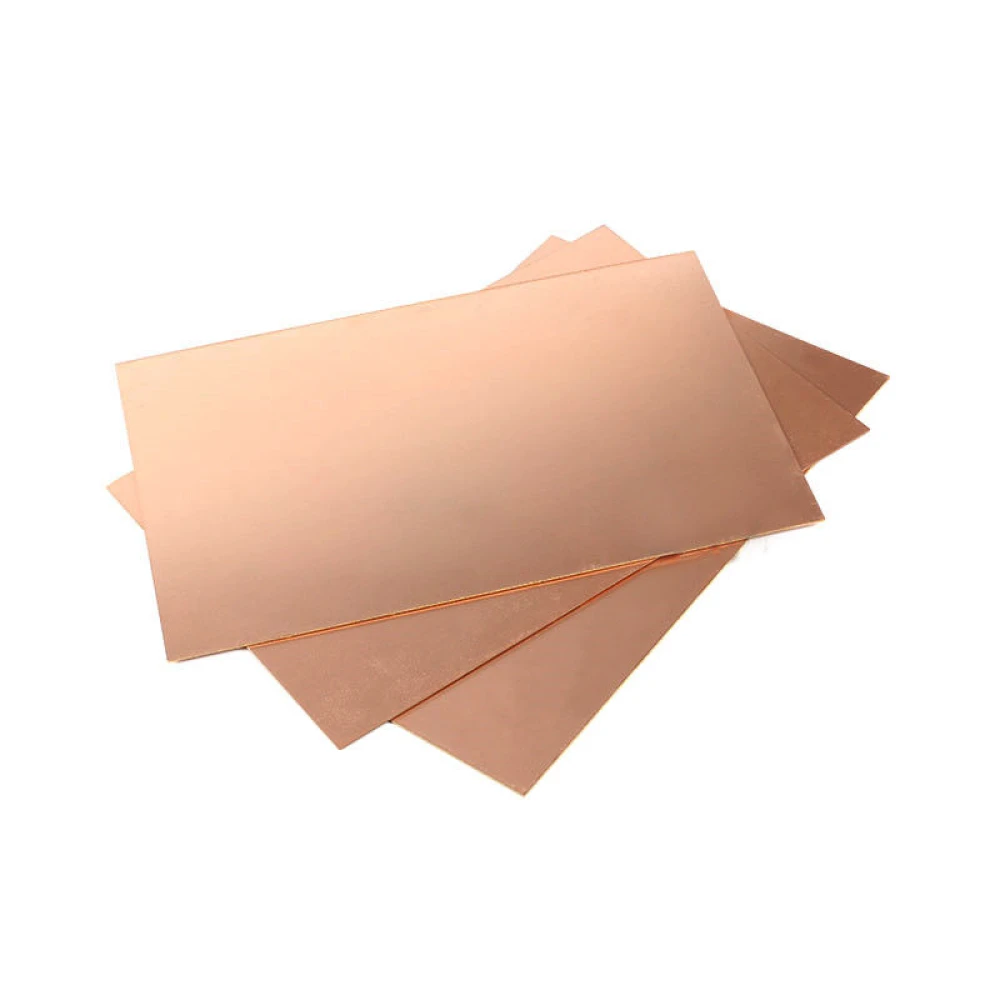

Detalle de la Placa PCB cobre 15x20cm una cara de fibra de vidrio FR4

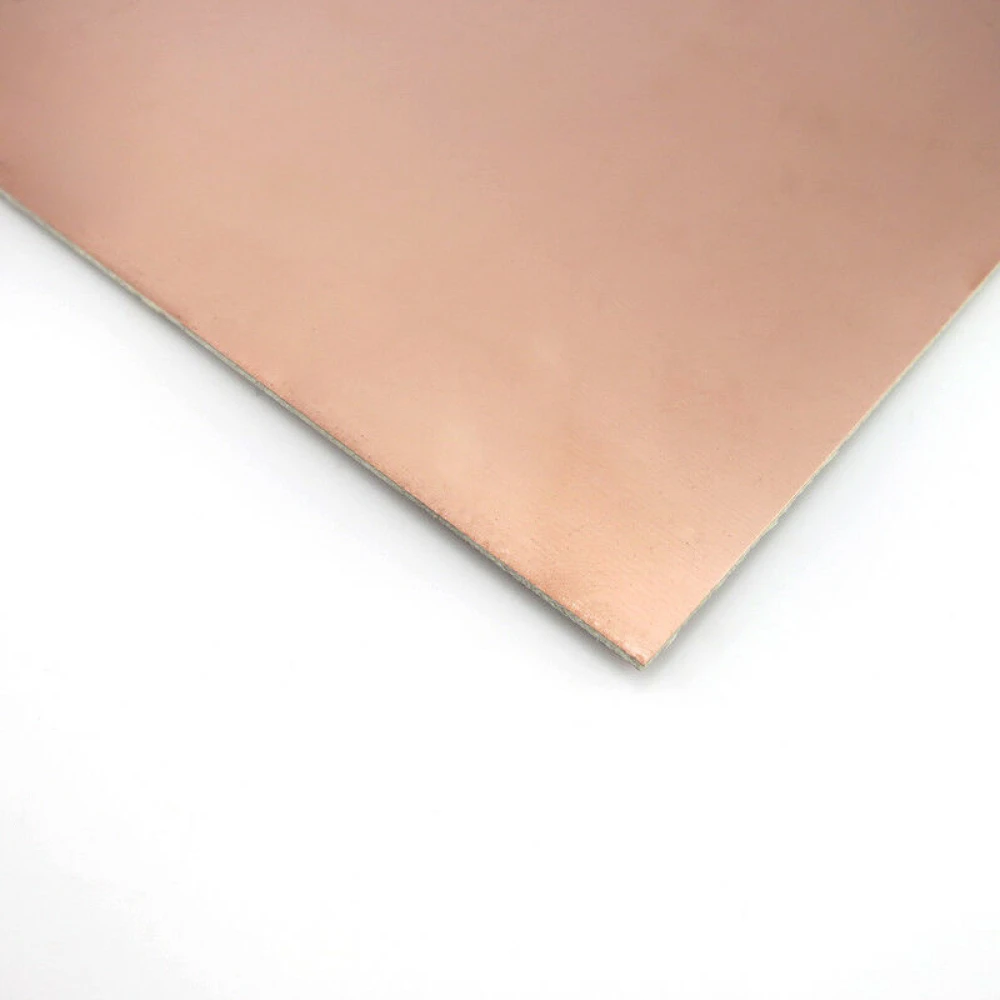

Placa PCB una cara con revestimiento de cobre para proyectos DIY

Vista lateral de placa PCB 15x20cm con grosor 1.5mm

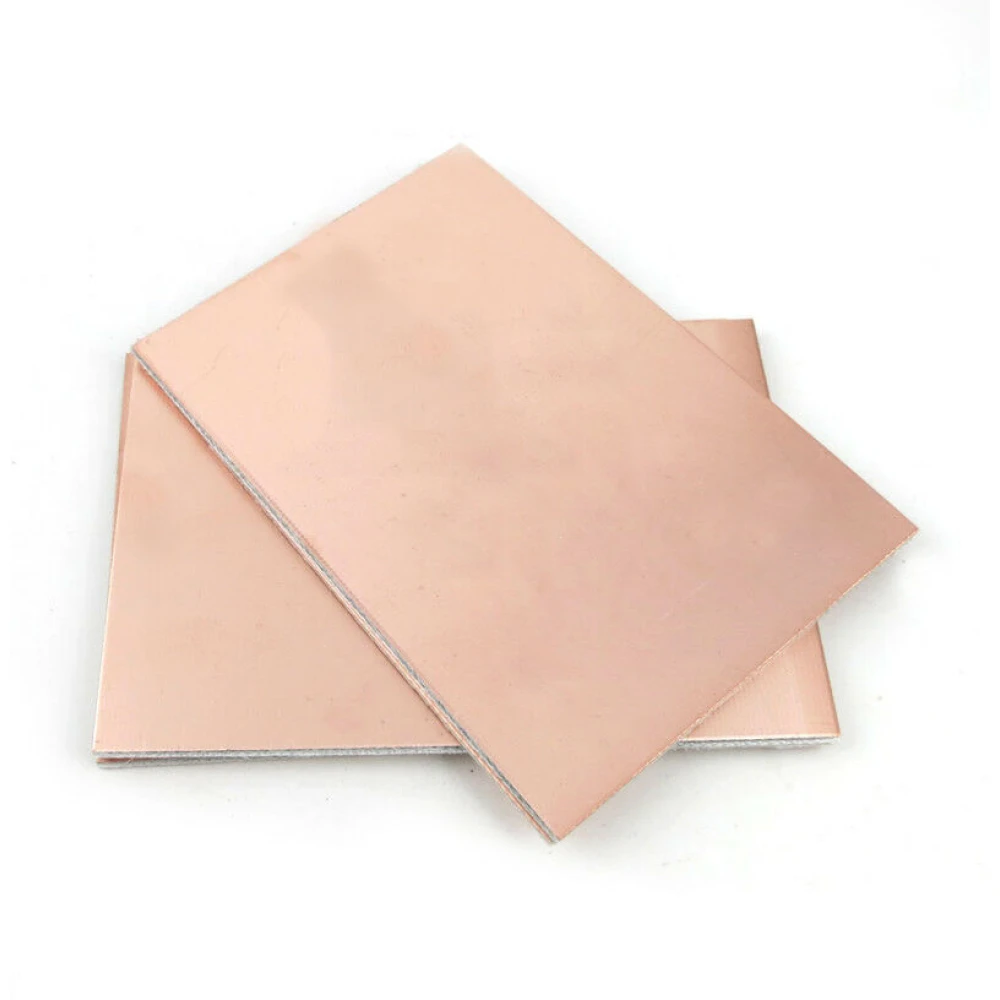

Placa de circuito impreso satkit para electrónica DIY 15x20cm

Placa PCB cobre 15x20cm una cara de fibra de vidrio FR4 para proyectos DIY

Name: Placa PCB cobre 15x20cm una cara de fibra de vidrio FR4 para proyectos DIY
Brand: satkit
SKU: 2b130205-placa-PCB-15x20cm
Price: 2.66 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

2,66€

IVA incluido (Sin IVA: 2,20 €)

Stock limitado

Entrega estándar Lun, Abr 27 - Mié, Abr 29

Entrega exprés Jue, Abr 23 - Vie, Abr 24

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

La Placa PCB cobre 15x20cm una cara de satkit es una placa laminada fabricada en fibra de vidrio FR4, especialmente diseñada para la creación de circuitos impresos en proyectos electrónicos DIY. Esta placa de circuito impreso de una sola cara cuenta con un revestimiento de cobre que facilita la realización de conexiones eléctricas seguras y duraderas.

Características principales:

Material: Fibra de vidrio FR4, reconocido por su alta resistencia mecánica y térmica.
Tamaño: 15 x 20 cm, ideal para proyectos de tamaño medio.
Grosor: 1.5 mm, proporcionando rigidez y estabilidad a la placa.
Capas: Una capa de cobre, perfecta para circuitos simples y de bajo costo.
Acabado: Revestimiento de cobre para una excelente conductividad eléctrica.

Usos y aplicaciones:

Esta placa PCB es ideal para aficionados y profesionales que desean fabricar sus propios circuitos impresos para proyectos electrónicos, prototipos o reparaciones. Su tamaño y características la hacen adecuada para dispositivos electrónicos, experimentos educativos y desarrollos DIY.

Compatibilidad:

Compatible con técnicas comunes de grabado y soldadura para placas PCB. Puede usarse con componentes electrónicos estándar para montaje en superficie o a través de orificios, siempre que el diseño sea para una sola cara.

Con satkit, obtienes un producto confiable que cumple con los estándares de calidad para electrónica DIY. Aprovecha esta placa PCB cobre 15x20cm una cara para crear circuitos personalizados con facilidad y precisión.

Material FR4 fibra de vidrio resistente y duradero
Dimensiones de 15 x 20 cm para proyectos medianos
Grosor de 1.5 mm que aporta rigidez a la placa
Una sola capa con revestimiento de cobre para conductividad
Ideal para proyectos DIY y prototipos electrónicos

Preguntas y respuestas de clientes

¿Qué ventajas tiene elegir una placa PCB de FR4 fibra de vidrio con una cara de cobre frente a otras alternativas como baquelita?

La placa de FR4 fibra de vidrio ofrece mejor resistencia mecánica, mayor tolerancia térmica y menor absorción de humedad comparada con la baquelita. Esto permite mayor fiabilidad en prototipos y circuitos expuestos a ambientes moderadamente agresivos. Sin embargo, la baquelita puede ser suficiente en montajes de bajo costo y requisitos eléctricos menos exigentes.

¿Cuál es el grosor exacto del cobre y el FR4 en esta placa, y cómo afecta a la capacidad de conducción de corriente?

El grosor estándar del cobre en estas placas suele ser 35 µm (1 oz/ft²), aunque puede variar según lote. El FR4 mide 1.5 mm. Un cobre de 35 µm permite conducir corrientes de hasta 2-3 A por pista ancha sin sobrecalentamiento, siempre que el diseño del trazo lo soporte. Para corrientes mayores o disipación de calor, se requiere análisis detallado.

¿Se puede cortar y perforar fácilmente la placa para adaptarla a proyectos de distintos tamaños y formas?

Sí, la placa puede cortarse con una sierra de mano o herramienta rotativa y perforarse con brocas de carburo para FR4. Es necesario usar protección respiratoria, ya que el polvo de fibra de vidrio es irritante. Dimensiones 15 cm x 20 cm toleran error aproximado de ±0.5 mm.

¿Aplica alguna normativa de seguridad o clasificación para este tipo de material PCB?

El material FR4 usado en PCBs suele cumplir normas UL94-V0 de retardancia a la llama, lo que significa que se autoextingue al retirar la fuente de incendio. No obstante, es necesario confirmar con el fabricante si esta placa específica tiene certificación UL. No es apta para aplicaciones de alta tensión o temperaturas superiores a 130°C.

¿Qué prácticas se recomiendan para prolongar la vida útil de la placa y evitar oxidación del cobre expuesto antes del estañado?

Se recomienda manipular la placa con guantes para evitar huellas, almacenarla en lugar seco y alejada de agentes corrosivos. Si no se usará de inmediato, aplicar una fina capa de flux o laca protectora sobre el cobre puede reducir la oxidación. Realizar el proceso de estañado o soldadura poco tiempo después del grabado garantiza mejor adherencia.

¿Qué material se utiliza en esta placa PCB?

La placa está fabricada con fibra de vidrio FR4, conocida por su resistencia y durabilidad.

¿Cuál es el tamaño y grosor de la placa?

La placa mide 15 x 20 cm y tiene un grosor de 1.5 mm.

¿Es una placa de una o dos caras?

Es una placa de circuito impreso de una sola cara con revestimiento de cobre.

¿Para qué tipo de proyectos es adecuada esta placa?

Es ideal para proyectos DIY, prototipos y reparaciones electrónicas que requieran una placa de una sola cara.

¿Es compatible con técnicas de grabado y soldadura comunes?

Sí, es compatible con técnicas estándar de grabado y soldadura para placas PCB.
