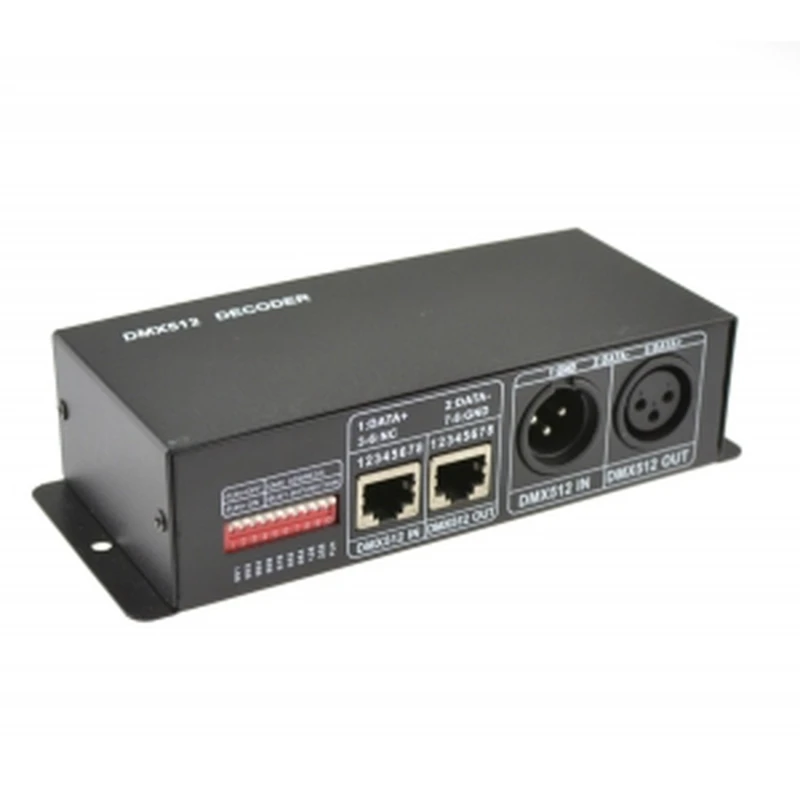

Controlador DMX512 para tiras LED RGB 12/24VDC con 3 canales y 4A por canal

El controlador admet tires LED RGB a 12V o 24V, suportant fins a 4A per canal. A 12V pots connectar fins a 144W (12V × 12A = 144W, considerant 3 canals de 4A cadascun), i a 24V fins a 288W. La longitud màxima depèn del consum puntual de la tira, però típicament equival a uns 10-15 m de tira LED estàndard (14.4W/m) a 12V. És important no superar els límits especificats per canal.

El descodificador ve amb 2 connectors per enllaçar a una consola DMX512 o per estendre el senyal a un altre controlador. La connexió utilitza típicament terminals de cargol, compatibles amb el senyal DMX512 estàndard en 3 fils (Data+, Data-, GND). No inclou connectors XLR, així que en instal·lacions professionals podria requerir adaptadors si les consoles fan servir aquest format.

El controlador inclou programes automàtics (colors fixos i transicions) seleccionables mitjançant interruptors DIP al dispositiu. No requereix programació per al mode autònom. Si es connecta a una consola DMX, la configuració de canals es fa també per DIP, seguint el manual. L'exactitud del funcionament depèn de seguir la codificació DMX indicada.

És fonamental fer servir una font d'alimentació DC estable i adequada per a la càrrega total (per exemple, almenys 12A a 12V o 12A a 24V per a càrrega màxima). Assegura ventilació al voltant del controlador; amb càrregues properes al màxim, la carcassa es pot escalfar fins a 40-50 °C. No l'instal·lis en llocs tancats sense ventilació i mantén un marge respecte a la càrrega màxima per a més durabilitat.

Aquest model gestiona 3 canals (RGB) amb 4A/canal i no inclou funcions avançades com control per app, WiFi, ni suport per a més canals (com RGBW). Davant de controladors intel·ligents, la configuració és manual per DIP i depèn només de DMX512 per al control extern. És una opció robusta i econòmica, ideal per a instal·lacions simples o en cadena, però menys flexible en escenaris complexos o quan es requereixi integració digital avançada.

The controller supports RGB LED strips at 12V or 24V, with up to 4A per channel. At 12V you can connect up to 144W (12V × 12A = 144W, considering 3 channels at 4A each), and up to 288W at 24V. The maximum length depends on the strip's actual power consumption, but typically this equates to around 10–15 m of standard LED strip (14.4W/m) at 12V. It is important not to exceed the specified limits per channel.

The decoder comes with 2 connectors for linking to a DMX512 console or for passing the signal on to another controller. The connection typically uses screw terminals, compatible with the standard 3-wire DMX512 signal (Data+, Data-, GND). XLR connectors are not included, so in professional installations adapters may be required if consoles use that format.

The controller includes automatic programmes (fixed colours and transitions) selectable via the DIP switches on the device. No programming is required for standalone mode. If connected to a DMX console, the channel configuration is also set by DIP, following the manual. Correct operation depends on following the DMX addressing specified.

It is essential to use a stable DC power supply suitable for the total load (for example, at least 12A at 12V or 12A at 24V for maximum load). Ensure ventilation around the controller; at loads close to maximum, the casing may heat up to 40–50°C. Do not install it in enclosed, unventilated spaces and keep some headroom below maximum load for better durability.

This model handles 3 channels (RGB) at 4A/channel and does not include advanced functions such as app control, WiFi, or support for more channels (such as RGBW). Compared with smart controllers, setup is manual via DIP and relies solely on DMX512 for external control. It is a robust and economical option, ideal for simple or daisy-chained installations, but less flexible in complex scenarios or where advanced digital integration is required.
