Placa baquelita prototipos 7x9 para proyectos electrónicos y Arduino

Name: Placa baquelita prototipos 7x9 para proyectos electrónicos y Arduino
Brand: satkit
SKU: 1B020203-proto-baq
Price: 0.61 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

0,61€

IVA incluido (Sin IVA: 0,50€)

En stock - Envío inmediato

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

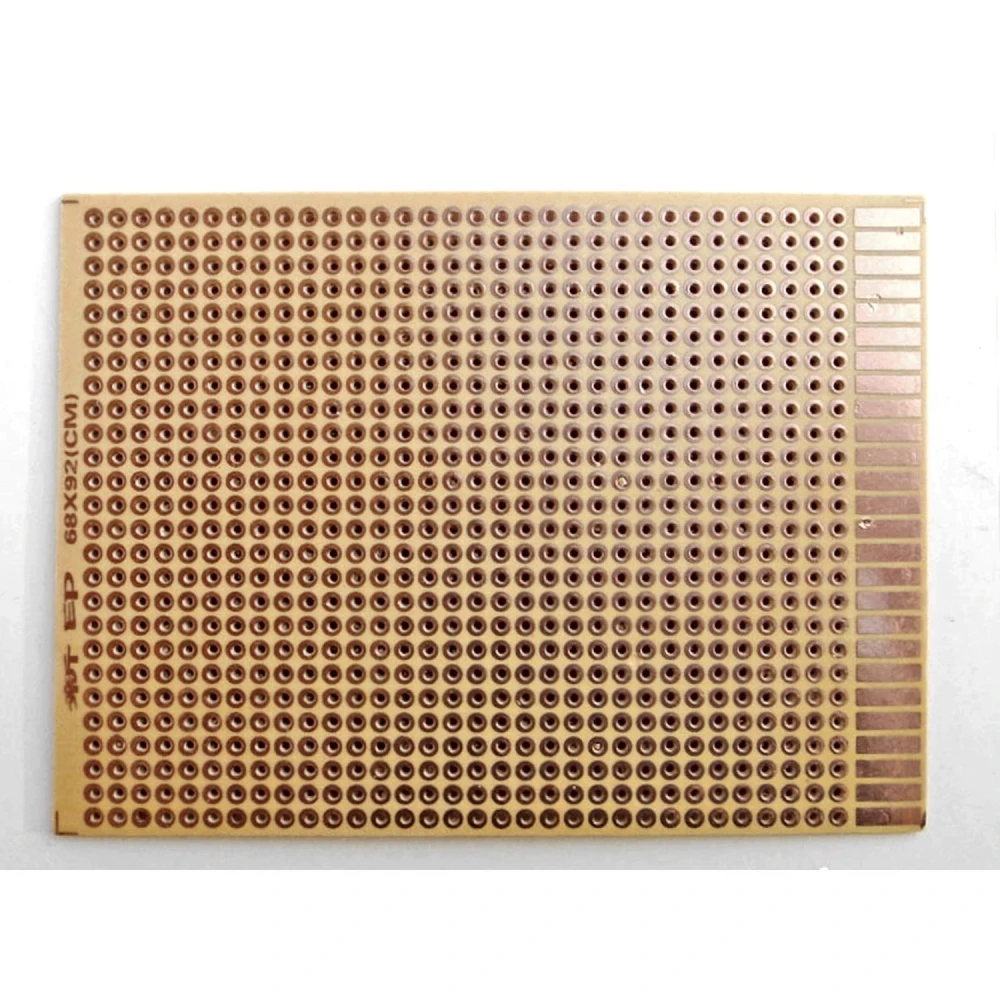

La placa baquelita prototipos 7x9 es un componente esencial para aficionados y profesionales de la electrónica que buscan una base sólida y fiable para montar sus circuitos. Fabricada en lámina de plástico baquelita, esta placa ofrece una excelente rigidez y resistencia térmica, ideal para soldaduras y pruebas de prototipos.

Tamaño: 9 x 7 cm con pads a una cara, adecuado para proyectos compactos.
Grosor: 1.2 mm, que proporciona estabilidad y durabilidad en el montaje.
Distancia entre agujeros: 2,54 mm, estándar para componentes electrónicos y compatible con la mayoría de los conectores y pines.
Diámetro del agujero: 1.0 mm, ideal para soldar componentes con pines estándar.
Material: Lámina de baquelita, que ofrece aislamiento eléctrico y resistencia mecánica.

Esta placa perforada electrónica 7x9 es perfecta para realizar prototipos electrónicos, reparaciones o proyectos DIY con Arduino y otros microcontroladores. Su compatibilidad con componentes estándar y su tamaño manejable la convierten en una herramienta versátil para diseñar y probar circuitos.

Además, es una opción económica para quienes buscan una placa de pruebas baquelita barata sin sacrificar calidad. Ideal para estudiantes, makers y técnicos que requieren una base segura para sus desarrollos electrónicos.

Usos típicos:

Montaje de circuitos electrónicos personalizados.
Proyectos de Arduino y microcontroladores.
Reparación y mantenimiento de dispositivos electrónicos.
Diseño y testeo de prototipos electrónicos.

Gracias a su diseño con pads a una cara y agujeros estándar, esta placa es compatible con una amplia gama de componentes electrónicos y herramientas de soldadura, facilitando el montaje y la experimentación.

En resumen, la placa baquelita prototipos 7x9 es una solución práctica y económica para tus proyectos electrónicos, ofreciendo calidad, compatibilidad y facilidad de uso.

Tamaño compacto de 9 x 7 cm, ideal para proyectos pequeños y medianos.
Grosor de 1.2 mm para mayor resistencia y estabilidad.
Agujeros de 1.0 mm de diámetro compatibles con componentes estándar.
Distancia entre agujeros de 2,54 mm, estándar en electrónica.
Material de baquelita que ofrece aislamiento eléctrico y durabilidad.
Perfecta para prototipos, reparaciones y proyectos Arduino.
Placa perforada electrónica para montaje y pruebas.
Opción económica y de calidad para makers y técnicos.

Preguntas y respuestas de clientes

Quant pes pot suportar la placa sense deformar-se durant el muntatge de components?

Atès el gruix d'1,2 mm, la placa té una resistència a la flexió limitada. Pot allotjar components convencionals de baixa massa (<50 g per punt de suport), però no es recomana instal·lar transformadors pesants ni sotmetre-la a torsió; es pot esquerdar sota càrregues puntuals elevades.

És compatible amb tots els components d'electrònica estàndard o hi ha restriccions pel diàmetre dels forats?

Els forats d'1,0 mm de diàmetre i pas de 2,54 mm són compatibles amb la majoria de components THT (Through-Hole Technology) estàndard. Tanmateix, pins de més de 0,8 mm de diàmetre poden requerir perforació addicional.

Quines pràctiques s'han de seguir per garantir durabilitat i bon rendiment elèctric en soldar en aquesta placa?

Es recomana fer servir soldadura de temperatura moderada (<350°C), evitar sobreescalfar la baquelita i netejar el flux residual després de soldar per assegurar bones connexions i evitar delaminacions. Un excés de calor pot danyar les pistes.

La placa inclou algun tipus de serigrafia, numeració o referència per facilitar el muntatge i la documentació de circuits?

Aquesta placa de baquelita no té serigrafia ni numeració impresa; és completament genèrica i d'una sola cara, de manera que l'usuari ha d'identificar manualment les posicions durant el muntatge.

How much weight can the board support without bending during component assembly?

Given its 1.2 mm thickness, the board has limited bending strength. It can hold conventional low-mass components (<50 g per support point), but heavy transformers should not be mounted and it should not be subjected to torsion; it may crack under high point loads.

Is it compatible with all standard electronics components, or are there restrictions due to the hole diameter?

The 1.0 mm diameter holes and 2.54 mm pitch are compatible with most standard THT (Through-Hole Technology) components. However, pins larger than 0.8 mm in diameter may require additional drilling.

What practices should be followed to ensure durability and good electrical performance when soldering on this board?

It is recommended to use moderate-temperature soldering (<350°C), avoid overheating the bakelite, and clean off residual flux after soldering to ensure good connections and prevent delamination. Excess heat can damage the tracks.

Does the board include any silkscreen, numbering or reference markings to make assembly and circuit documentation easier?

This bakelite board has no printed silkscreen or numbering; it is completely generic and single-sided, so the user must identify the positions manually during assembly.

How much weight can the board support without deforming during component assembly?

Given its 1.2 mm thickness, the board has limited bending strength. It can accommodate conventional low-mass components (<50 g per support point), but heavy transformers are not recommended and it should not be subjected to torsion; it may crack under high point loads.

Is it compatible with all standard electronics components or are there restrictions due to the hole diameter?

The 1.0 mm diameter holes and 2.54 mm pitch are compatible with most standard THT (Through-Hole Technology) components. However, pins larger than 0.8 mm in diameter may require additional drilling.
