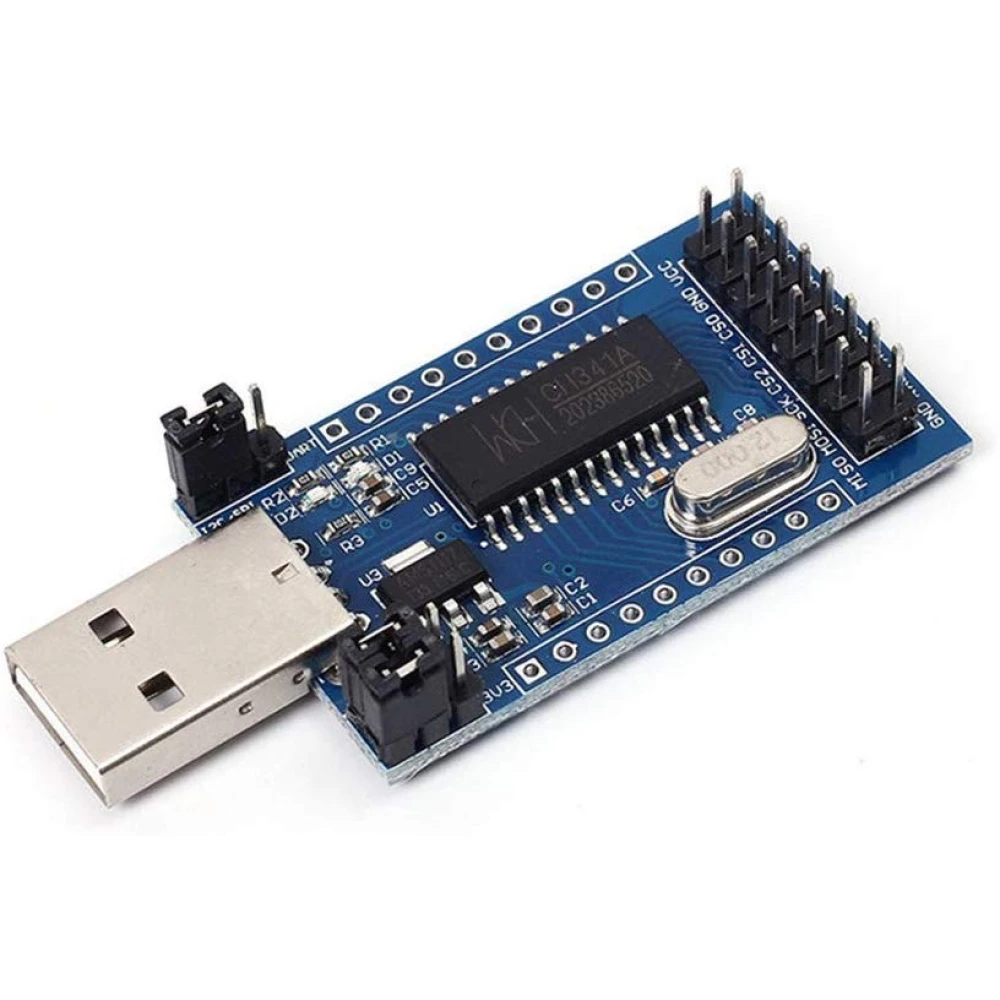

El Programador CH341A Convertidor USB a UART IIC SPI I2C es un módulo de conversión USB equipado con el chip CH341A, que actúa como un adaptador de bus USB. Este dispositivo proporciona múltiples interfaces, incluyendo puerto serie asíncrono, puerto paralelo, impresión y una interfaz serie síncrona común de 2 y 4 líneas. Es una herramienta esencial para la expansión en serie, programación de EEPROM mediante interfaz I2C, interfaz SPI, programación FLASH y MCU STC, depuración de programas, adquisición de datos y más.

Características principales:

Soporta conversión USB a puerto de impresora paralelo y EPP o puerto paralelo MEM.
Compatible con USB a UART, I2C y SPI.
Voltaje de salida y nivel de señal seleccionables entre 3.3V y 5V.
Indicadores LED para estado de trabajo UART y SPI/I2C.

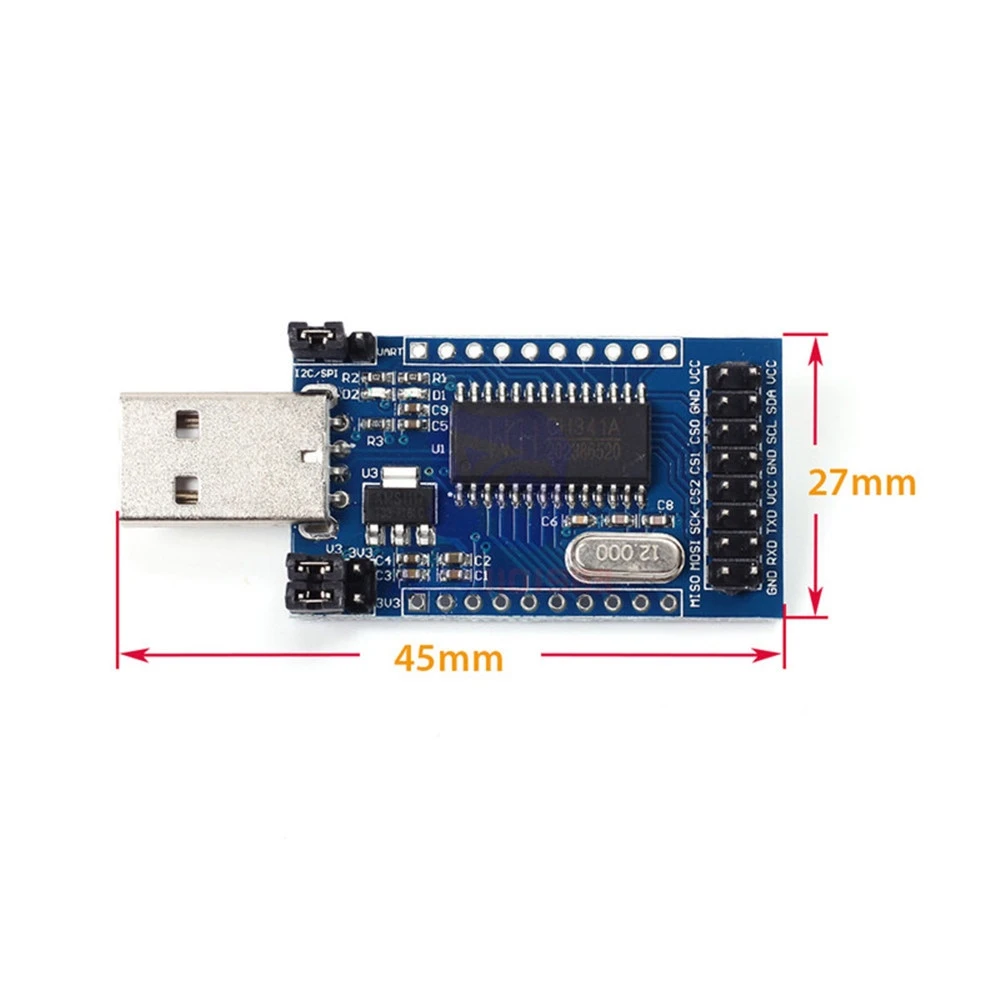

Tamaño compacto de la placa: 45 x 27 mm.

Especificaciones técnicas:

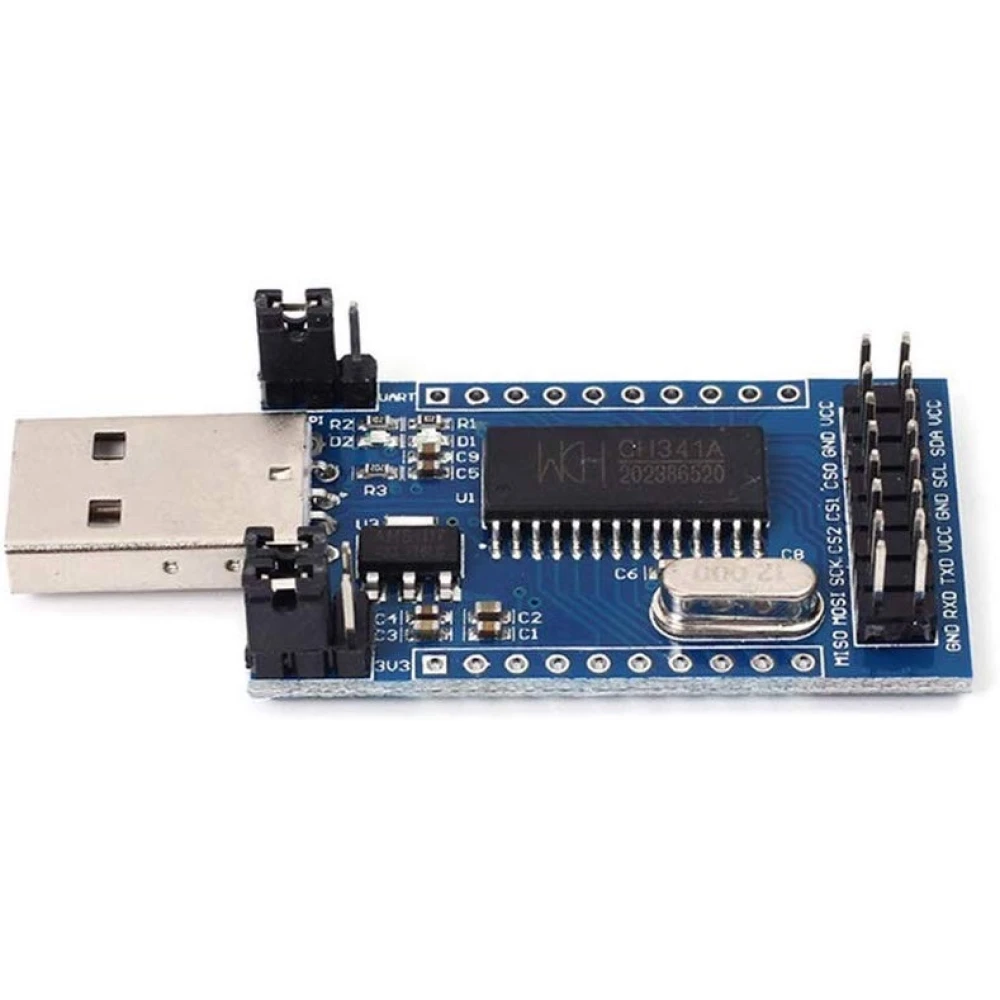

Interfaz UART: VCC, RXD, TXD, GND.
Interfaz I2C: VCC, SDA, SCL, GND.
Interfaz SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

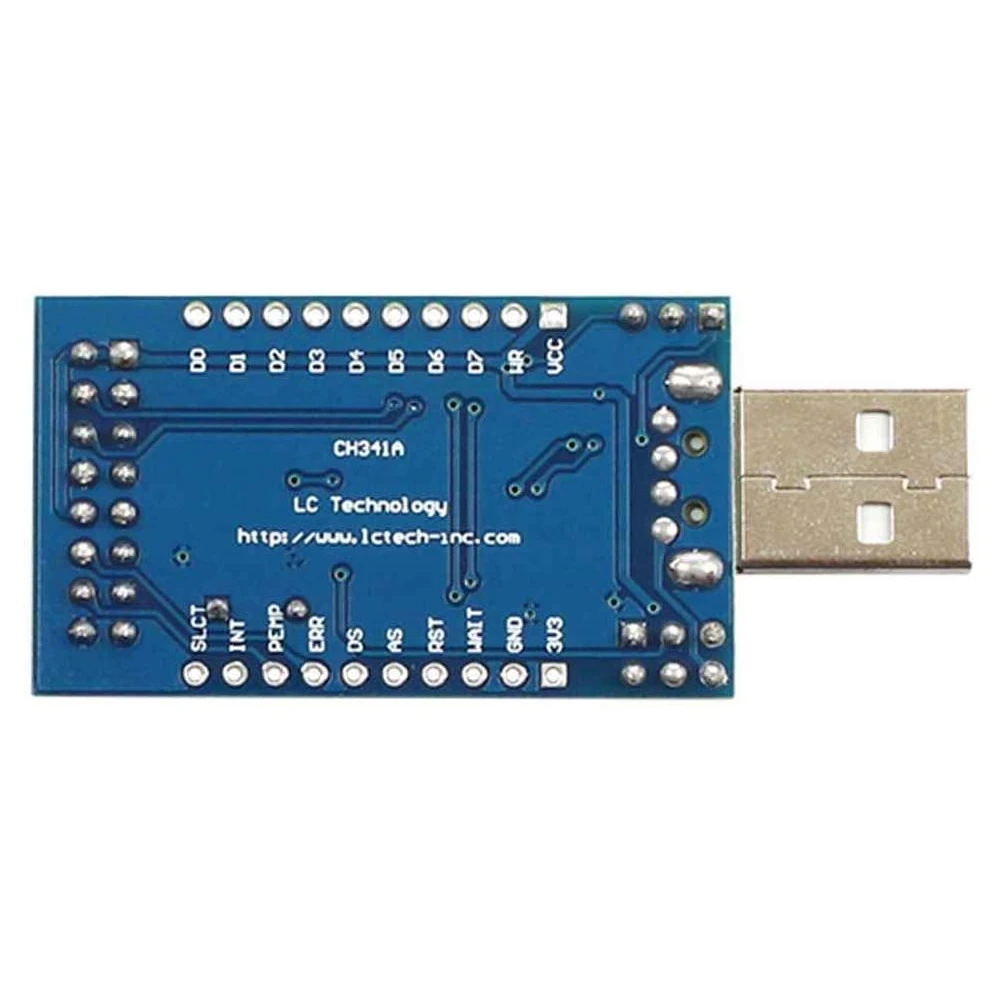

Puerto de impresión y puerto EPP/MEM con pin 10P 2.54mm (consultar manual para definición de pines).

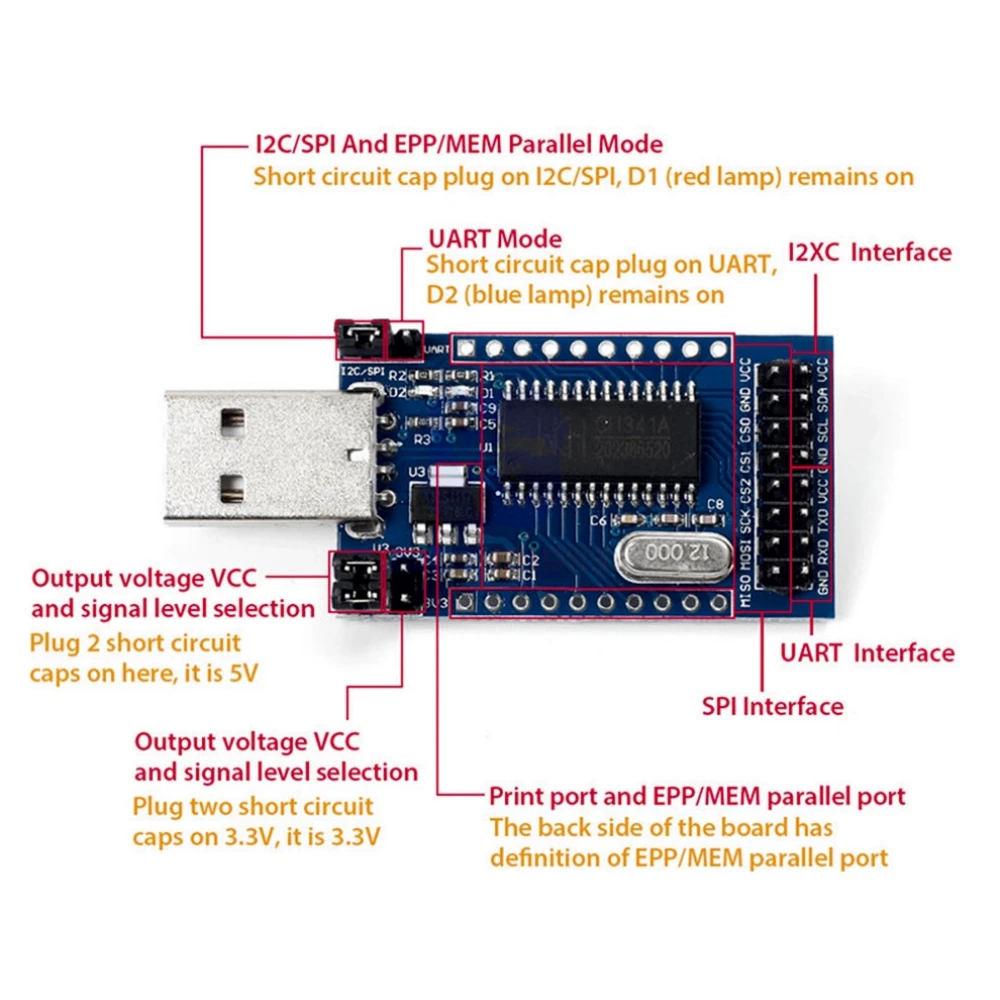

Modos de trabajo:

Modo UART: tapa del puente en UART, luz indicadora D2 azul encendida.
Modo paralelo I2C/SPI y EPP/MEM: tapa del puente en I2C/SPI, luz indicadora D1 roja encendida.
Modo puerto paralelo impresora: desconectar puentes y conectar SDA y SCL juntos.

Selección de voltaje de salida:

Tapa del puente 2 en lado 3V3 para 3.3V.
Tapa del puente 2 en el otro lado para 5V.

Este programador es ideal para usuarios que necesitan una solución económica y funcional para programación y depuración de dispositivos electrónicos que requieren interfaces UART, I2C, SPI o puerto paralelo. Su diseño compacto y versatilidad lo hacen perfecto para proyectos de electrónica, desarrollo de firmware y mantenimiento de hardware.

Soporta USB a puerto paralelo, UART, I2C y SPI
Voltaje de salida seleccionable: 3.3V o 5V
Indicadores LED para estado UART y SPI/I2C
Tamaño compacto: 45 x 27 mm
Compatible con programación EEPROM, FLASH y MCU STC

Preguntas y respuestas de clientes

Quines són les dimensions, el pes i els materials principals del mòdul CH341A?

El mòdul fa 45 mm de llarg per 27 mm d’ample, utilitza principalment PCB de fibra de vidre (FR4) i components electrònics SMD. El pes estimat és inferior a 20 grams, cosa que en facilita la integració en protoboards o projectes compactes.

Quins requisits d’alimentació i compatibilitat de sistemes té aquest convertidor?

El CH341A s’alimenta directament del port USB (5V) de l’ordinador. Pot seleccionar el voltatge de sortida i els nivells de senyal a 3,3 V o 5 V mitjançant jumpers. És compatible amb sistemes Windows, algunes distribucions Linux i macOS, tot i que la disponibilitat i la facilitat d’instal·lació dels drivers poden variar segons el sistema operatiu i la seva versió.

El programador CH341A requereix calibracions o manteniment periòdic per a un ús fiable?

El mòdul no requereix calibració ni manteniment periòdic. Es recomana mantenir nets els connectors i evitar l’exposició a humitat o descàrregues electrostàtiques. En condicions normals i amb pràctiques adequades, la durabilitat depèn principalment del maneig físic i de la protecció electrostàtica.

Quines limitacions rellevants té el CH341A pel que fa a velocitats de transmissió i toleràncies de senyal?

El CH341A suporta velocitats USART de fins a 2 Mbps, en SPI habitualment fins a 12 MHz i en I2C fins a 400 kHz (mode Fast). Els nivells lògics configurables permeten certa flexibilitat (3,3V/5V), però pot haver-hi errors en connectar dispositius que requereixin toleràncies de temporització molt estrictes o integracions de més d’un protocol alhora. No és recomanable per a flashes NAND de gran capacitat.

What are the dimensions, weight and main materials of the CH341A module?

The module measures 45 mm long by 27 mm wide, and is mainly made from FR4 fibreglass PCB and SMD electronic components. Estimated weight is under 20 grams, making it easy to integrate into breadboards or compact projects.

What power supply requirements and system compatibility does this converter have?

The CH341A is powered directly from the computer's USB port (5V). It can select output voltage and signal levels at 3.3 V or 5 V using jumpers. It is compatible with Windows, some Linux distributions and macOS, although driver availability and ease of installation may vary depending on the operating system and version.

Does the CH341A programmer require calibration or periodic maintenance for reliable use?

The module does not require calibration or periodic maintenance. It is recommended to keep the connectors clean and avoid exposure to moisture or electrostatic discharge. Under normal conditions and with proper handling, durability depends mainly on physical handling and ESD protection.

What relevant limitations does the CH341A have in terms of transmission speeds and signal tolerances?

The CH341A supports USART speeds of up to 2 Mbps, SPI typically up to 12 MHz and I2C up to 400 kHz (Fast mode). The configurable logic levels provide some flexibility (3.3V/5V), but errors may occur when connecting devices that require very strict timing tolerances or when integrating more than one protocol at the same time. It is not recommended for high-capacity NAND flashes.

What are the dimensions, weight and main materials of the CH341A module?

The module measures 45 mm long by 27 mm wide, and is mainly made from FR4 fibreglass PCB material and SMD electronic components. Estimated weight is under 20 grams, making it easy to integrate into breadboards or compact projects.
