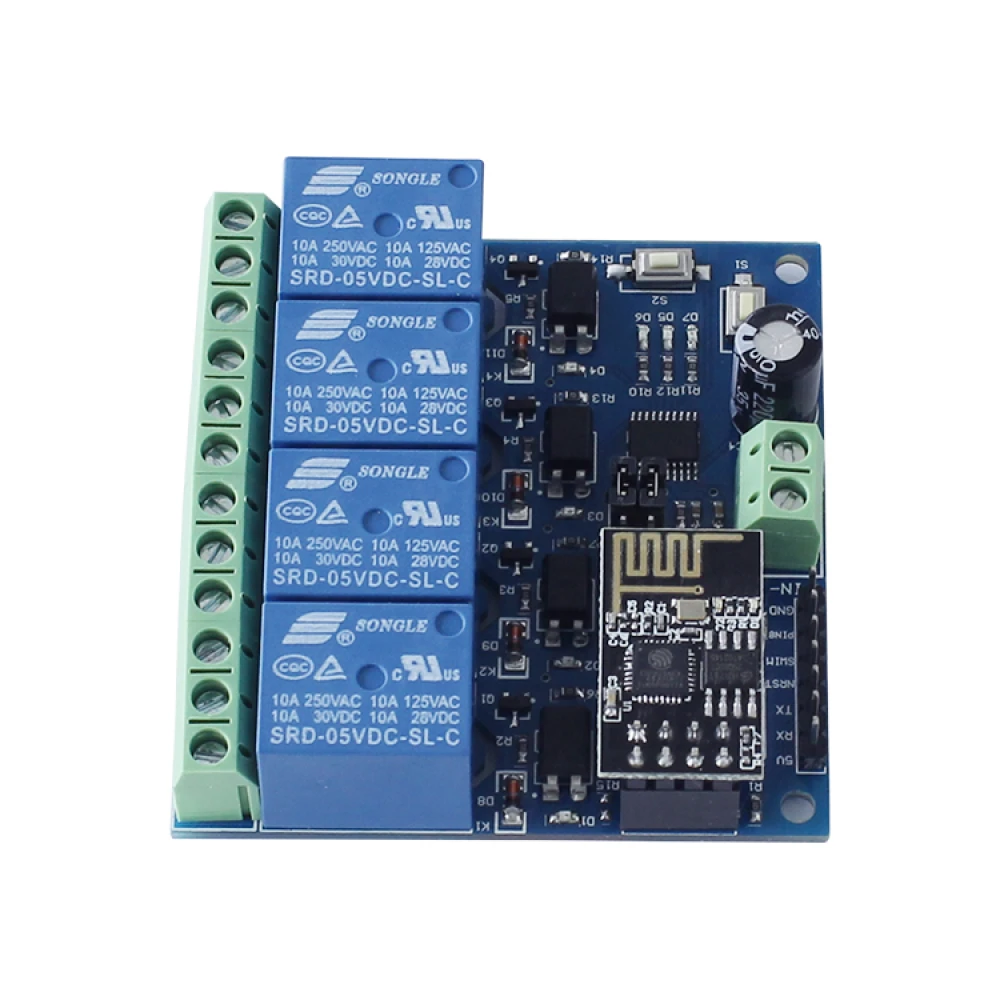

Vista frontal del módulo relé wifi ESP8266 para smart home

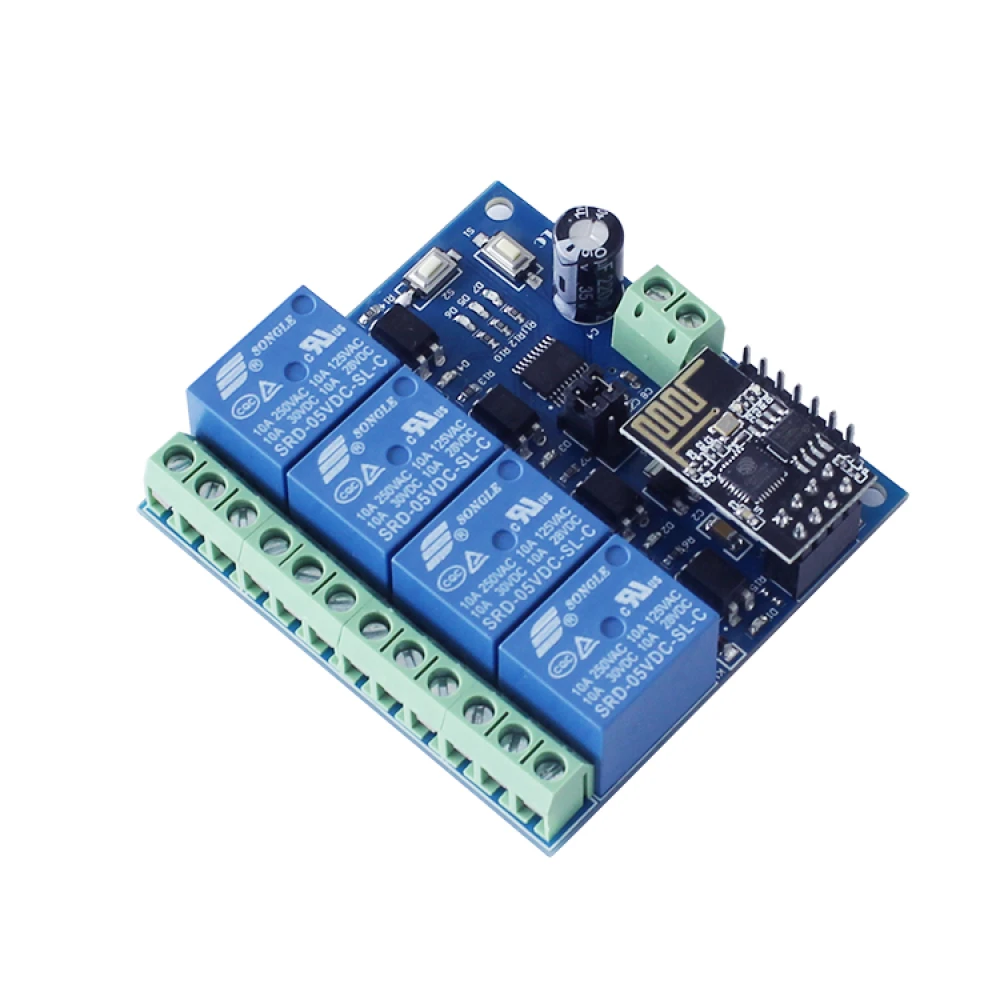

Detalle de LEDs indicadores y botones del módulo relé wifi ESP8266

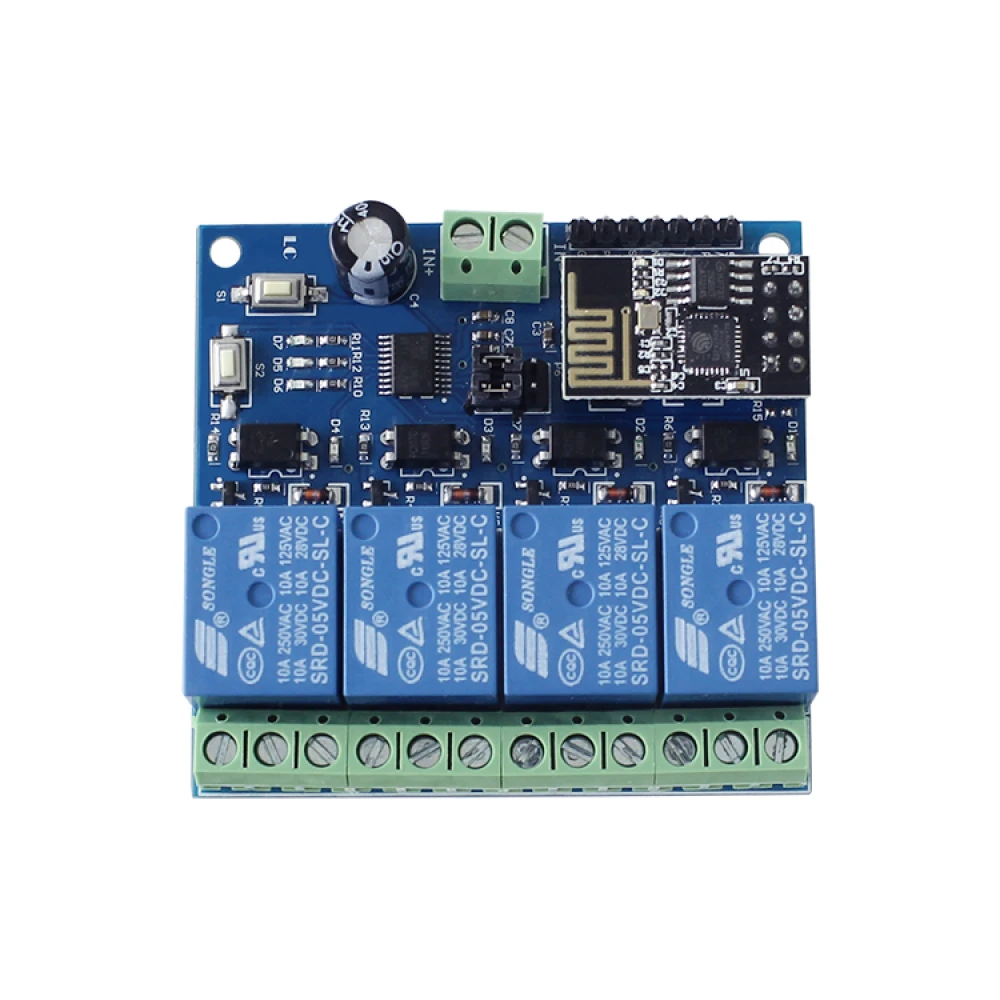

Conexiones y terminales del módulo relé wifi 4 canales ESP8266

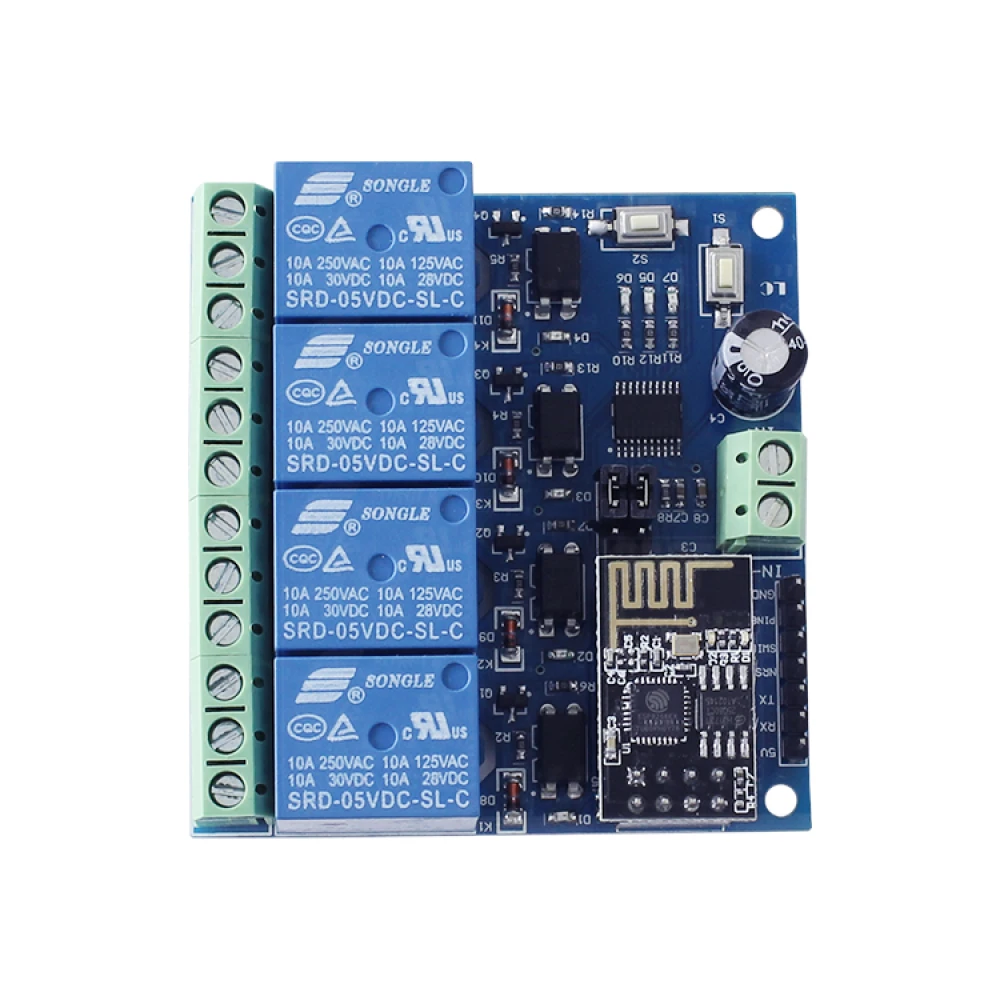

Módulo relé wifi 4 canales ESP8266 en uso para control domótico

Módulo relé wifi 4 canales ESP8266 para control remoto smart home

Name: Módulo relé wifi 4 canales ESP8266 para control remoto smart home
Brand: satkit
SKU: 1c080603
Price: 8.47 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

8,47€

IVA incluido (Sin IVA: 7,00€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El módulo relé wifi 4 canales ESP8266 es un dispositivo diseñado para el control remoto de dispositivos eléctricos mediante conexión WiFi, ideal para proyectos de domótica y hogares inteligentes. Este módulo incorpora un módulo WiFi ESP-01 y un MCU de 8 bits, ofreciendo una solución estable y fácil de configurar para controlar hasta cuatro relés simultáneamente.

Características principales:

Módulo MCU y ESP-01 WiFi de alta calidad integrados.
Dos modos de trabajo: modo directo entre teléfono y módulo, o vía enrutador WiFi.
Función adicional como módulo USB al desconectar el ESP-01.
Distancia de transmisión en entorno abierto hasta 100 metros.
Configuración sencilla mediante tecnología Smartconfig para la cuenta y contraseña WiFi.
Relé de 12 V con capacidad de 10 A para 250 V CA y 30 V CC, con protección de corriente y alta durabilidad (hasta 100,000 ciclos).
Indicadores LED para estado de relés y modos de funcionamiento.
Cuatro aisladores para alta resistencia a interferencias.
Interfaz UART para depuración y programación MCU.
Tamaño compacto de 60 x 63 mm.

Especificaciones técnicas:

Entrada de voltaje: 12V (IN+, IN-)
Puertos serie UART: 12V, GND, TX, RX
Botones: S1 para cambiar modo (modo 1 predeterminado), S2 para resetear
LEDs indicadores: D1-D4 para relés, D7 para modo 1, D5 para modo 2, D6 para estado de conexión

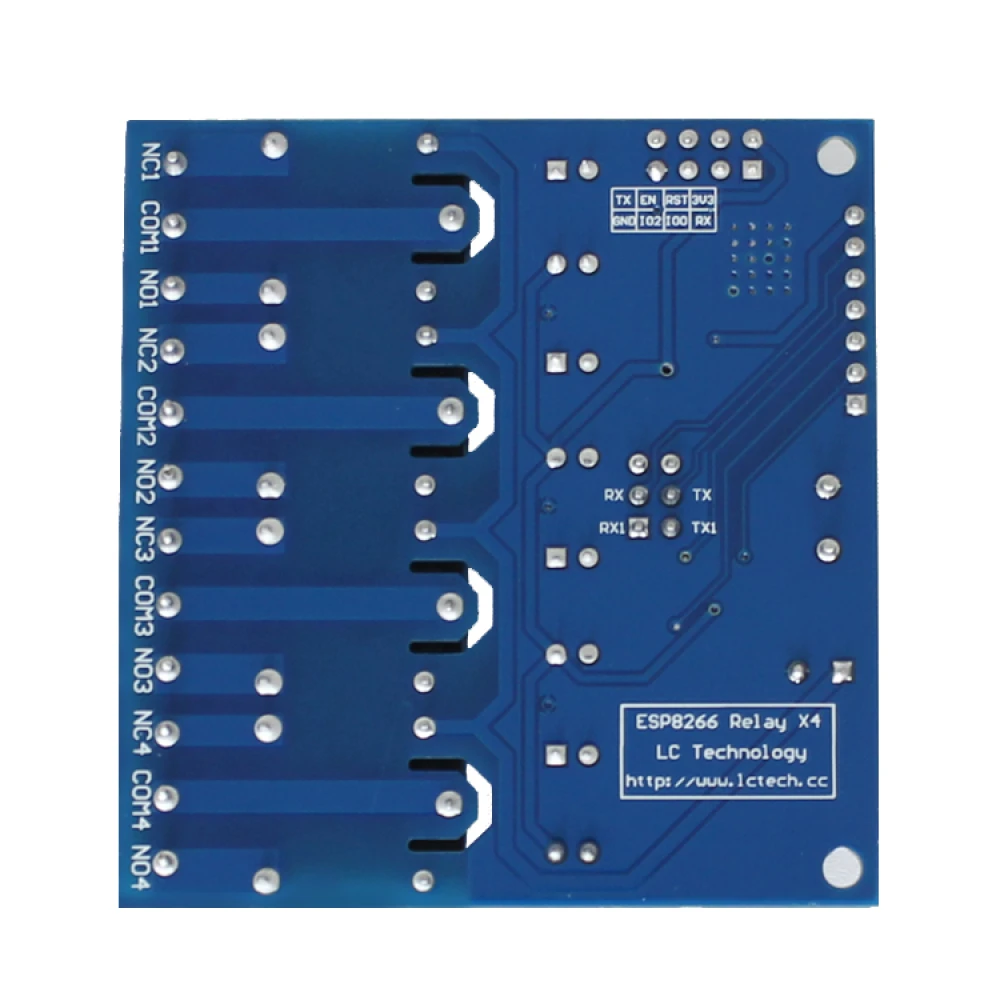

Terminales relé: COM1-COM4 (común), NC1-NC4 (normal cerrado), NO1-NO4 (normal abierto)

Uso típico y compatibilidad:

Este módulo es perfecto para controlar remotamente luces, electrodomésticos y otros dispositivos eléctricos en proyectos de hogar inteligente o IoT. Compatible con aplicaciones móviles que gestionan la conexión WiFi y el control TCP, puede integrarse fácilmente en sistemas basados en Arduino y otros microcontroladores que soporten comunicación UART.

Comandos de control:

Abrir y cerrar relés mediante comandos hexadecimales específicos para cada canal.

Contenido del paquete:

1 x módulo relé wifi ESP8266 de 4 canales a 12V

Con este módulo relé wifi 4 canales ESP8266, podrás implementar soluciones de automatización y control remoto eficientes y confiables, facilitando la gestión de dispositivos eléctricos desde tu smartphone en cualquier momento y lugar dentro del rango de red.

Controla hasta 4 relés simultáneamente vía WiFi con ESP8266 y MCU de 8 bits.
Dos modos de operación: conexión directa o vía enrutador WiFi.
Relé de 12V con capacidad de 10A para cargas AC y DC.
Configuración sencilla con tecnología Smartconfig desde app móvil.
Indicadores LED para estado de relés y modos de funcionamiento.
Distancia de transmisión hasta 100 metros en entorno abierto.
Interfaz UART para depuración y programación MCU.
Alta resistencia a interferencias con 4 aisladores integrados.
Tamaño compacto de 60 x 63 mm, fácil integración en proyectos.
Compatible con aplicaciones móviles para control remoto IoT y domótica.

Preguntas y respuestas de clientes

Quin tipus de càrregues i fins a quina potència poden gestionar els relés d’aquest mòdul?

Cada relé suporta fins a 10 A a 250 V CA o 10 A a 30 V CC, equivalent a una càrrega màxima recomanada de 2500 W en alterna o 300 W en contínua per canal. És fonamental no superar aquests límits per preservar la vida útil i la seguretat del mòdul.

Què inclou el paquet i quines són les dimensions físiques del mòdul?

El paquet inclou la placa amb quatre relés, el mòdul WiFi ESP-01 i els connectors. La placa fa 60 mm x 63 mm. No s’hi inclouen cables d’alimentació ni carcassa protectora. El pes aproximat és de 75 g.

És compatible amb voltatges d’alimentació diferents de 12 V i què passa si es connecta a 5 V?

El mòdul està dissenyat per a alimentació de 12 V a l’entrada IN+/IN-. Alimentar-lo amb 5 V farà que els relés no actuïn correctament i pot impedir el funcionament de l’ESP-01. Es desaconsella per evitar danys o un funcionament erràtic.

Què passa si hi ha una caiguda o tall de corrent? Es perd la configuració WiFi?

El mòdul utilitza tecnologia Smartconfig per configurar i desar a la memòria la informació WiFi. Després d’un tall de corrent, la configuració es conserva, de manera que no cal tornar-la a configurar tret que es faci un reinici total.

Com es compara la capacitat d’aïllament i protecció contra interferències respecte a altres mòduls relé similars?

Aquest mòdul incorpora quatre aïlladors òptics i díodes de protecció a cada canal, cosa que redueix els riscos per interferències electromagnètiques i pics de corrent. Això el situa en avantatge respecte a mòduls econòmics sense optoacobladors, especialment en entorns industrials o amb motors.

What types of loads and what maximum power can the relays in this module handle?

Each relay supports up to 10 A at 250 V AC or 10 A at 30 V DC, equivalent to a recommended maximum load of 2500 W in AC or 300 W in DC per channel. It is essential not to exceed these limits to preserve service life and module safety.

What is included in the package and what are the physical dimensions of the module?

The package includes the board with four relays, the ESP-01 WiFi module and the connectors. The board measures 60 mm x 63 mm. Power cables and a protective case are not included. Approximate weight is 75 g.

Is it compatible with supply voltages other than 12 V, and what happens if it is connected to 5 V?

The module is designed for 12 V input power on IN+/IN-. Powering it with 5 V will prevent the relays from operating correctly and may stop the ESP-01 from working. This is not recommended to avoid damage or erratic operation.

What happens if there is a power cut or outage? Is the WiFi configuration lost?

The module uses Smartconfig technology to configure and store the WiFi information in memory. After a power cut, the configuration is retained, so there is no need to reconfigure it unless a full reset is performed.

How does the isolation and interference protection compare with other similar relay modules?

This module includes four opto-isolators and protection diodes on each channel, reducing the risk of electromagnetic interference and current spikes. This gives it an advantage over low-cost modules without optocouplers, especially in industrial environments or with motors.
