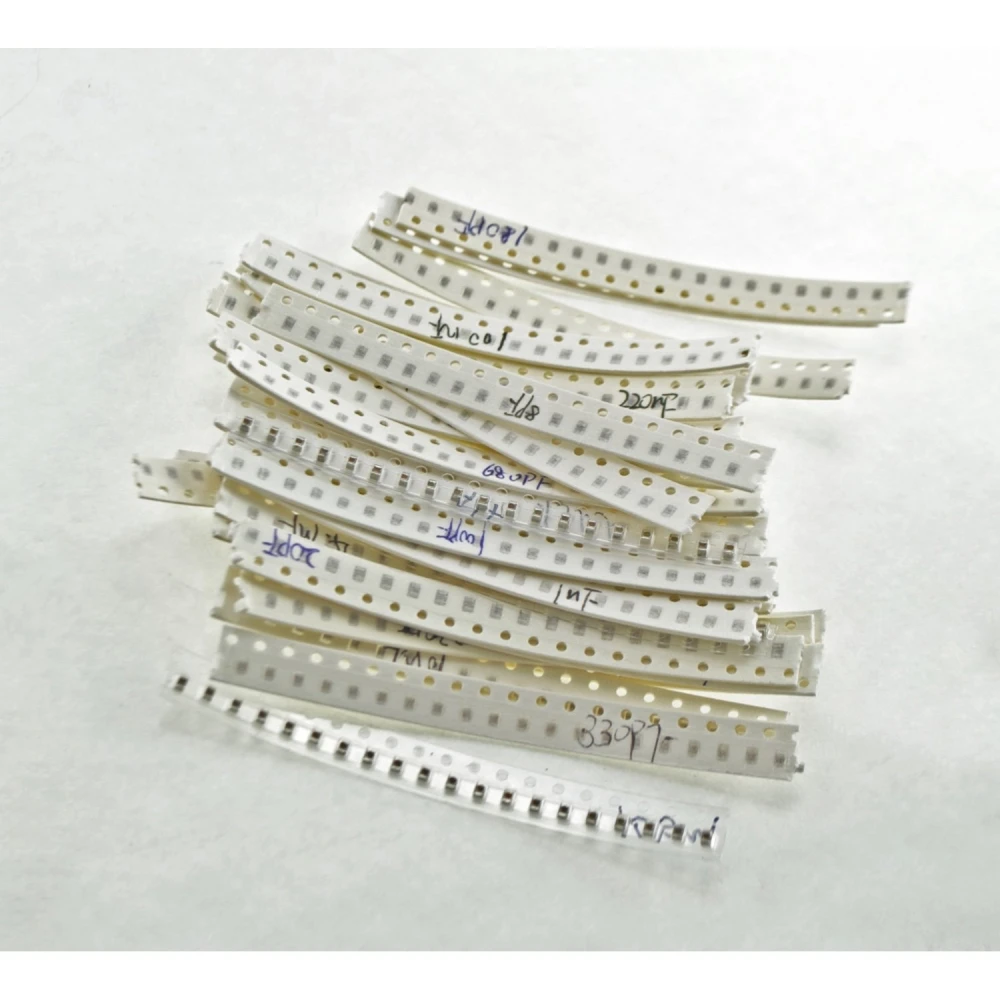

Pack condensadores SMD 0603 - 720 condensadores, 36 valores de 1pF a 10uF

El format SMD 0603 permet una densitat més gran de components en PCB gràcies a les seves dimensions compactes (aprox. 1,6 mm x 0,8 mm). Comparat amb 0805 (2,0 mm x 1,25 mm) o THT, el 0603 redueix l’espai requerit i la inductància paràsita, permetent plaques més petites i millors respostes a altes freqüències, tot i que la manipulació manual requereix més precisió i eines adequades.

Tot i que la descripció no ho especifica, els condensadors SMD 0603 de valors baixos i mitjans solen ser de ceràmica multicapa, típicament amb dielèctric tipus X7R o NP0/C0G. NP0/C0G ofereix una alta estabilitat tèrmica i un coeficient de temperatura baix, mentre que X7R presenta més variabilitat però permet més capacitat per volum. Això influeix en la precisió i el comportament en entorns variables.

La tensió màxima suportada depèn del valor i del tipus dielèctric, però en 0603 els rangs típics són de 16 V a 50 V DC. És essencial verificar al datasheet del lot específic cada valor abans d’utilitzar-los en aplicacions de potència o protecció, ja que excedir la tensió pot provocar fallades prematures.

Es recomana emmagatzemar els condensadors SMD en recipients hermètics, en un ambient sec i a temperatura controlada (15-25 °C), fent servir bosses antiestàtiques o gel de sílice per evitar la humitat. L’exposició prolongada pot causar oxidació de les terminals i deteriorament de les característiques elèctriques.

Sí, la soldadura manual de SMD 0603 pot ser complexa pel seu tamany; requereix pinces de precisió i una punta fina de soldador (idealment ≤0,8 mm). El reflow garanteix soldadures més homogènies i menys estrès tèrmic. En soldar manualment, hi ha més risc de danyar el cos ceràmic per excés de calor o per una mala aplicació de l’estany.

The SMD 0603 format allows a higher component density on PCB thanks to its compact dimensions (approx. 1.6 mm x 0.8 mm). Compared with 0805 (2.0 mm x 1.25 mm) or THT, 0603 reduces the space required and parasitic inductance, enabling smaller boards and better high-frequency response, although manual handling requires greater precision and suitable tools.

Although the description does not specify it, low- and medium-value 0603 SMD capacitors are usually multilayer ceramic, typically with an X7R or NP0/C0G dielectric. NP0/C0G offers high thermal stability and a low temperature coefficient, while X7R shows greater variation but allows higher capacitance per volume. This affects accuracy and behaviour in variable environments.

The maximum supported voltage depends on the value and dielectric type, but in 0603, typical ranges are from 16 V to 50 V DC. It is essential to check the datasheet for the specific batch and each value before using them in power or protection applications, as exceeding the voltage can cause premature failure.

It is recommended to store the SMD capacitors in airtight containers, in a dry and temperature-controlled environment (15-25 °C), using anti-static bags or silica gel to prevent moisture. Prolonged exposure can cause oxidation of the terminals and deterioration of electrical characteristics.

Yes, manual soldering of 0603 SMD can be challenging due to their size; it requires precision tweezers and a fine soldering iron tip (ideally ≤0.8 mm). Reflow ensures more uniform solder joints and less thermal stress. When soldering by hand, there is a greater risk of damaging the ceramic body through excessive heat or poor solder application.
