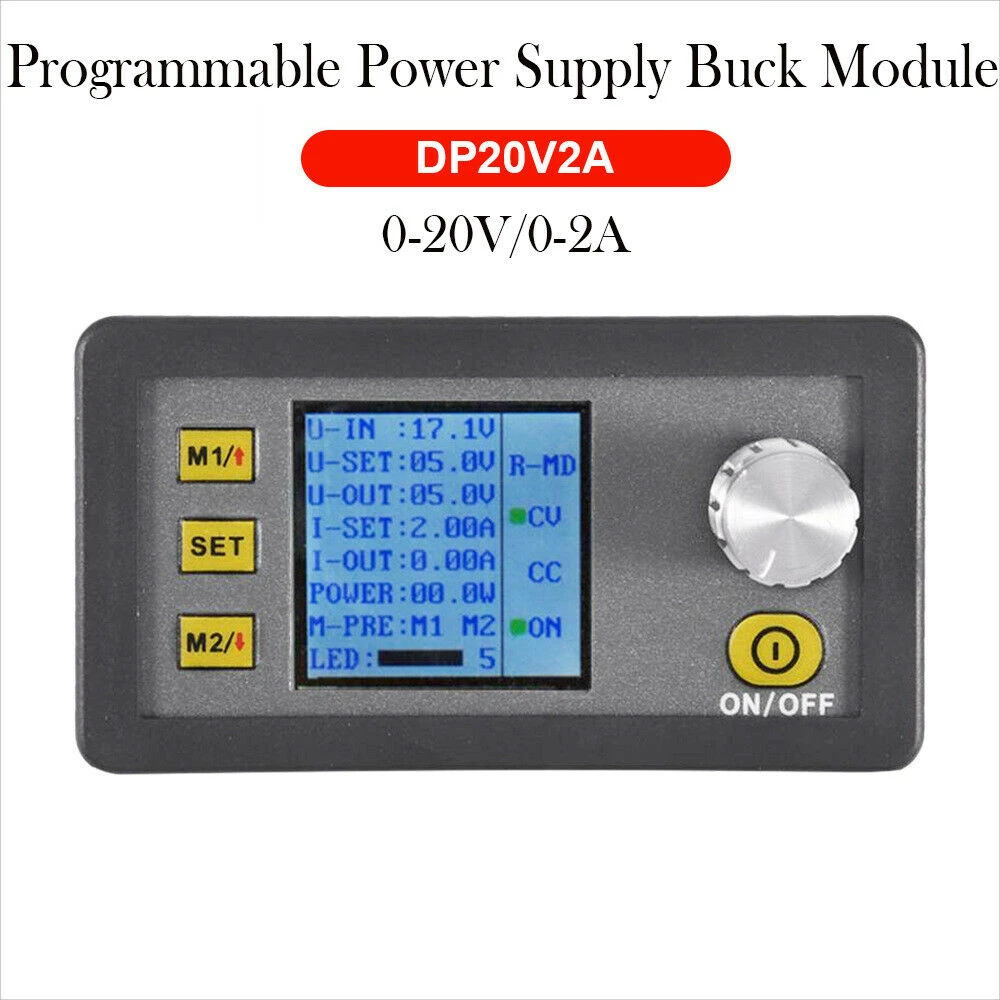

Módulo de alimentación programable DP20V2A con pantalla LCD de alta precisión

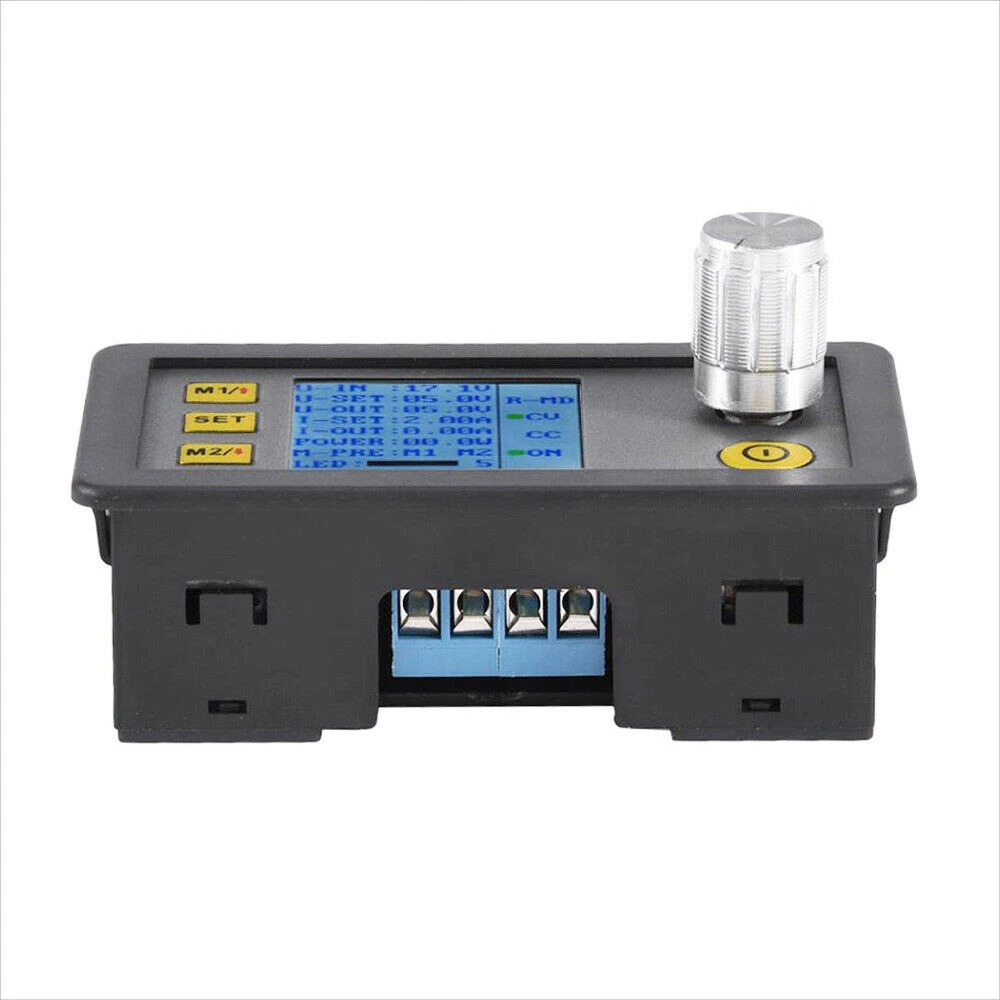

Vista lateral del módulo de alimentación programable DP20V2A

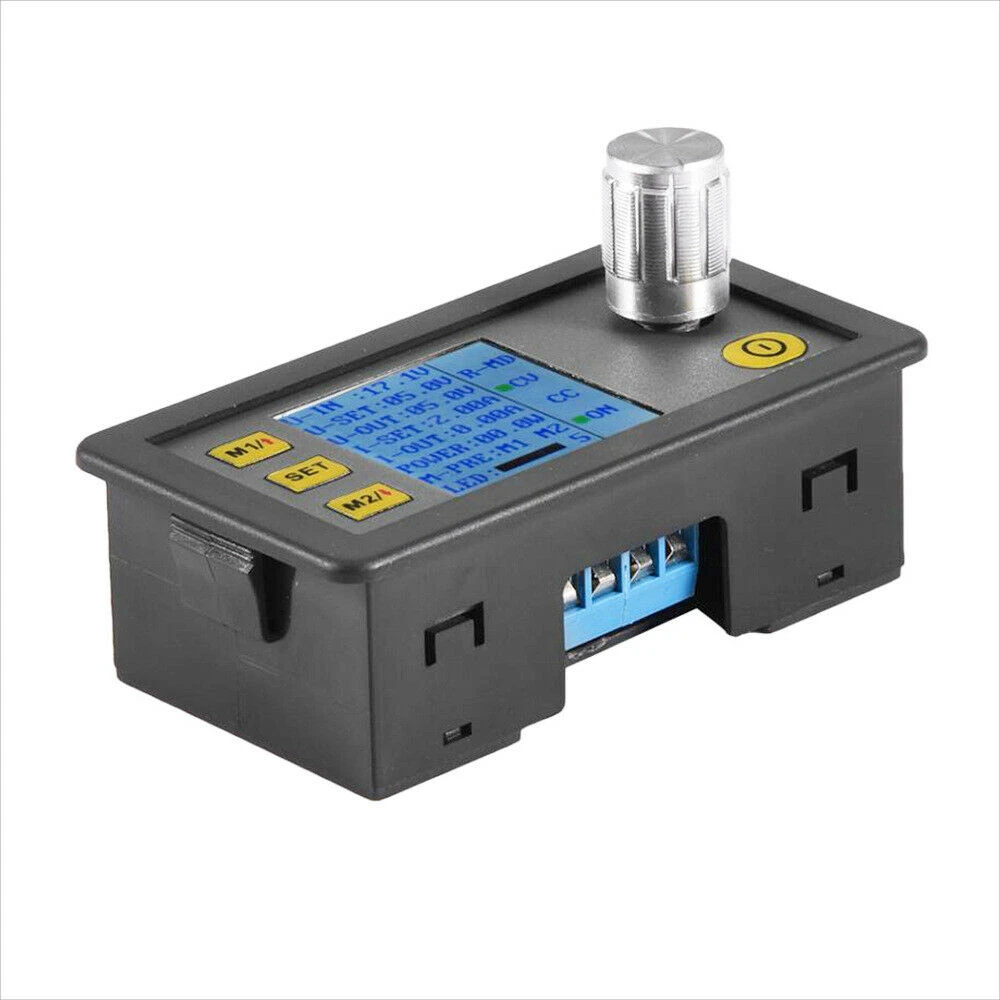

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

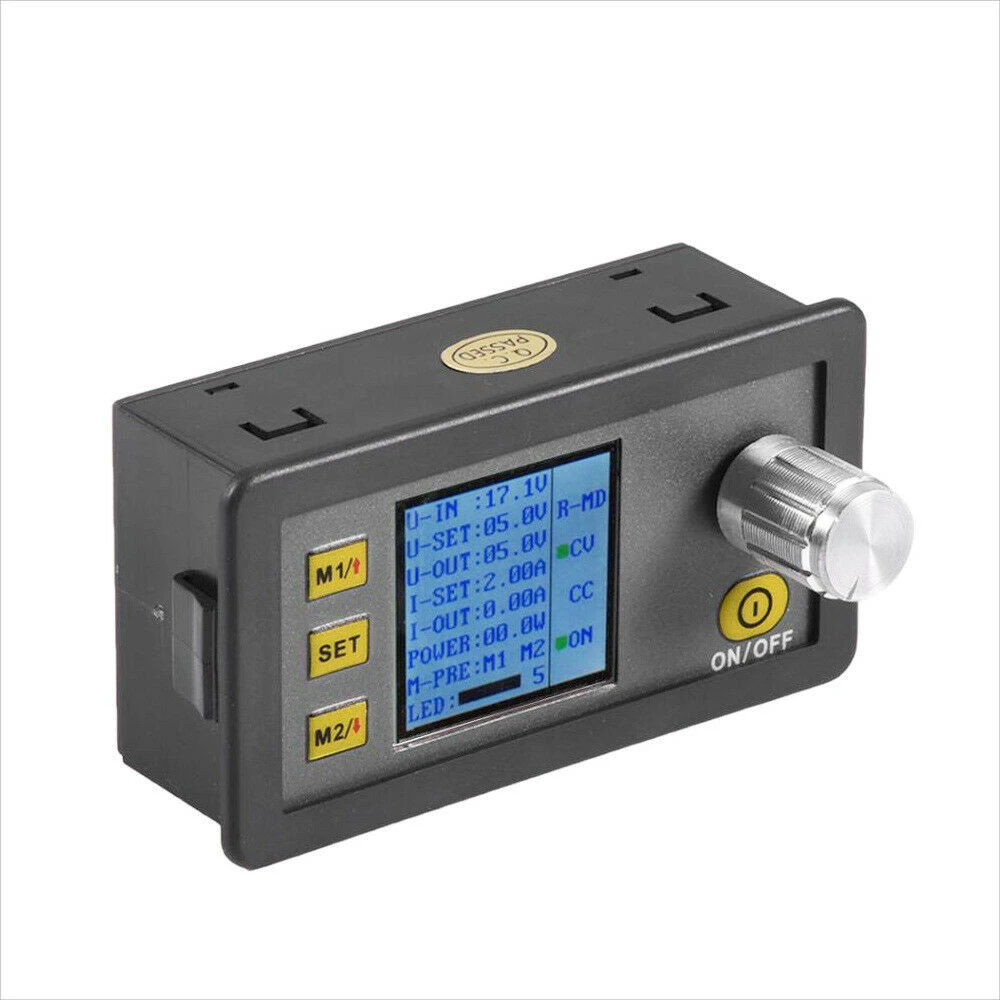

Detalle de botones y potenciómetro del módulo DP20V2A

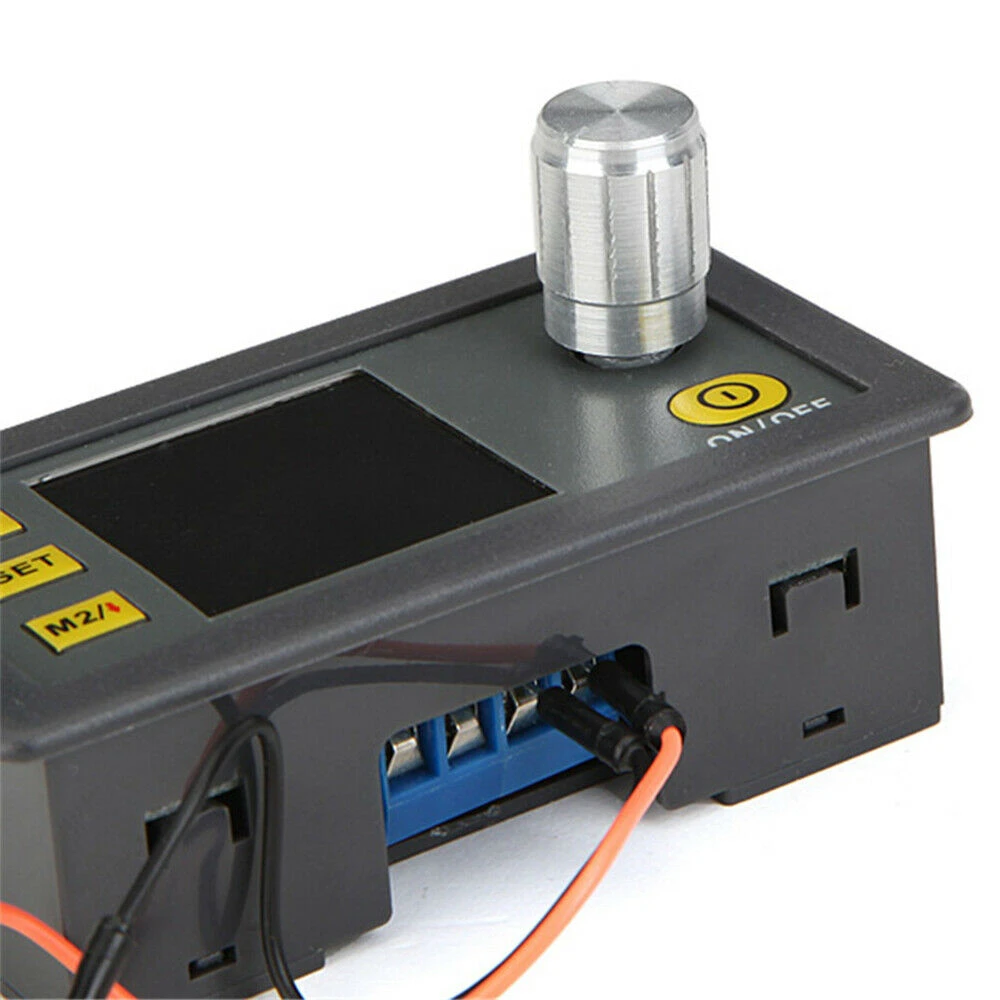

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Módulo de alimentación programable DP20V2A con pantalla LCD de alta precisión

Name: Módulo de alimentación programable DP20V2A con pantalla LCD de alta precisión
Brand: satkit
SKU: 1b050602
Price: 18.15 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

18,15€

IVA incluido (Sin IVA: 15,00€)

Stock limitado

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

DP20V2A CVCC Módulo de alimentación programable con pantalla LCD

Este módulo de alimentación programable DP20V2A CVCC está diseñado para ofrecer un control preciso y cómodo del voltaje y la corriente en tus proyectos electrónicos. Su pantalla LCD integrada permite visualizar en tiempo real parámetros clave como el voltaje preestablecido, voltaje de entrada y salida, corriente preestablecida y salida, potencia y brillo de la pantalla.

Características principales:

Rango de voltaje de salida ajustable: 0-20.0V con pasos de 0.1V.
Rango de corriente ajustable: 0-2.00A con pasos de 0.01A.
Almacenamiento de dos grupos de voltaje para acceso rápido.
Pantalla LCD con funciones de voltímetro y amperímetro digital.
Visualización detallada: voltaje de entrada (U-IN), voltaje preestablecido (U-SET), voltaje de salida (U-OUT), corriente preestablecida (I-SET), corriente de salida (I-OUT), potencia, brillo de pantalla y modos de funcionamiento.
Frecuencia de rizado aproximada de 330 KHz y ondulación de 50mV.
Dimensiones compactas: 79 x 43 x 26 mm.

Especificaciones técnicas:

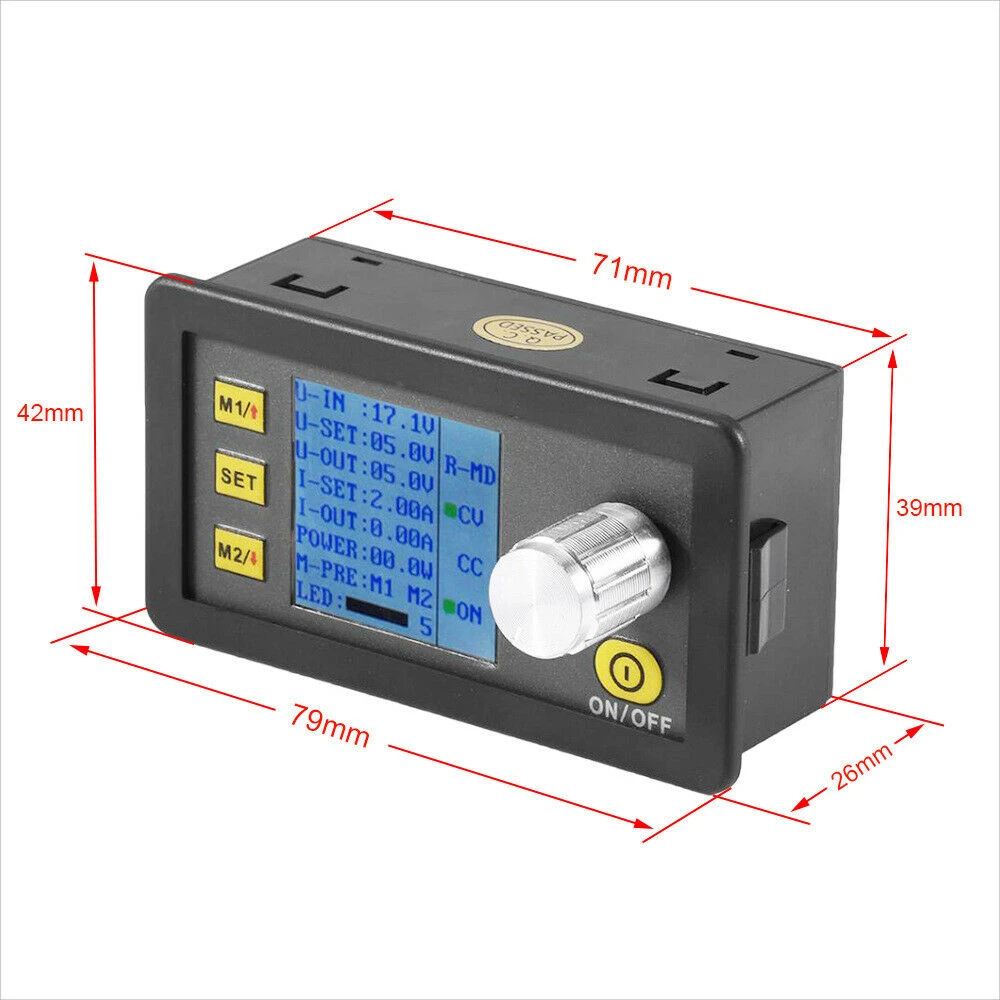

Dimensiones: 79 x 43 x 26 mm (L x W x H).
Tamaño abierto: 71 x 39 mm.
Entrada positiva: IN+.
Entrada negativa: IN-.
Salida positiva: OUT+.
Salida negativa: OUT-.
Potencia máxima de salida: 40W.
Rango de tensión de entrada: 4.5-23V.
Rango de tensión de salida: 0-20V (modo de voltaje de reducción requiere voltaje de entrada >3V).

Funciones clave y uso:

Botón SET para ajuste y confirmación de funciones.
Teclas m1 y m2 para acceso rápido a datos almacenados.
Control ON/OFF para activar o desactivar la salida de tensión.
Permite almacenar configuraciones de voltaje, corriente y brillo para uso futuro.
Ideal para pruebas, desarrollo y reparación de circuitos electrónicos que requieren alimentación regulada y programable.

Instrucciones de funcionamiento:

Ajuste de voltaje preestablecido mediante botón SET y potenciómetro codificador.
Ajuste de corriente preestablecida de forma similar.
Almacenamiento de configuraciones para recuperación rápida.
Control del brillo de la pantalla LCD para adaptarse a diferentes condiciones de luz.

Precauciones:

Cerrar la salida si no se usa para evitar daños por alta tensión.
El voltaje de entrada debe ser inferior a 23V para evitar daños.
El módulo se apagará automáticamente si el voltaje de entrada es insuficiente para protegerlo.
Evitar exposición directa al sol para proteger la pantalla LCD.
Mantener ventilación adecuada durante uso a plena capacidad.
No usar para cargar baterías sin protección adecuada.

Incluye:

1 x DP20V2A CVCC Módulo de alimentación programable con pantalla LCD.

Voltaje de salida ajustable de 0 a 20V con paso de 0.1V
Corriente de salida ajustable de 0 a 2A con paso de 0.01A
Pantalla LCD integrada con voltímetro y amperímetro digital
Almacenamiento rápido de dos grupos de voltajes preestablecidos
Potencia máxima de salida de 40W para aplicaciones variadas
Rango de tensión de entrada de 4.5 a 23V con protección automática
Control fácil con botones SET, m1, m2 y potenciómetro codificador
Dimensiones compactas de 79 x 43 x 26 mm para fácil integración

Preguntas y respuestas de clientes

Quins són els avantatges del mòdul DP20V2A CVCC davant d’una font d’alimentació analògica tradicional?

El DP20V2A CVCC permet ajustos digitals precisos (0,1 V i 0,01 A), desament de configuracions ràpides i visualització simultània dels paràmetres clau en pantalla LCD, cosa que simplifica l’operació i redueix el marge d’error, en comparació amb les fonts analògiques que requereixen ajust manual i no guarden configuracions.

Quina tensió i corrent ha de subministrar la font d’alimentació d’entrada per fer funcionar correctament el mòdul?

La font d’alimentació d’entrada ha de proporcionar entre 4,5 V i 23 V DC, assegurant que la tensió d’entrada sigui com a mínim 3 V superior a la tensió de sortida desitjada, amb un corrent capaç de suportar fins a 2 A per assolir la potència màxima de 40 W.

Quines són les dimensions exactes i el pes aproximat del dispositiu?

Les dimensions del mòdul són 79 mm de llarg, 43 mm d’ample i 26 mm d’alt. El pes típic d’aquest tipus de mòdul ronda els 60-80 grams, tot i que el fabricant no n’especifica el valor exacte.

Com es fa la instal·lació i connexió del mòdul a un circuit?

Es connecta l’entrada del mòdul (IN+/IN-) a la font d’alimentació DC i la sortida (OUT+/OUT-) al circuit de càrrega. És important respectar la polaritat i assegurar-se que la tensió d’entrada sigui compatible amb els requisits de sortida, seguint sempre les indicacions de seguretat del fabricant.

Quin nivell d’arrissat de tensió té aquest mòdul i com impacta en càrregues sensibles?

L’especificació indica una ondulació (arrissat) típica de 50 mV i una freqüència de commutació d’aproximadament 330 kHz. Uns valors baixos d’arrissat són preferibles per a càrregues electròniques sensibles; aquest nivell és acceptable per a la majoria d’aplicacions, però pot ser limitant en instrumentació de precisió.

What are the advantages of the DP20V2A CVCC module compared with a traditional analogue power supply?

The DP20V2A CVCC allows precise digital adjustment (0.1 V and 0.01 A), quick saving of settings, and simultaneous display of key parameters on the LCD, which simplifies operation and reduces the margin for error compared with analogue power supplies, which require manual adjustment and do not store settings.

What input voltage and current must the power supply provide for the module to operate correctly?

The input power supply must provide between 4.5 V and 23 V DC, ensuring the input voltage is at least 3 V higher than the desired output voltage, with a current capability of up to 2 A to reach the maximum power of 40 W.

What are the exact dimensions and approximate weight of the device?

The module measures 79 mm long, 43 mm wide and 26 mm high. The typical weight of this type of module is around 60-80 grams, although the manufacturer does not specify the exact figure.

How is the module installed and connected to a circuit?

Connect the module input (IN+/IN-) to the DC power supply and the output (OUT+/OUT-) to the load circuit. It is important to observe polarity and ensure the input voltage is compatible with the output requirements, always following the manufacturer's safety instructions.

What voltage ripple does this module have and how does it affect sensitive loads?

The specification indicates a typical ripple of 50 mV and a switching frequency of approximately 330 kHz. Low ripple values are preferable for sensitive electronic loads; this level is acceptable for most applications, but may be limiting in precision instrumentation.
