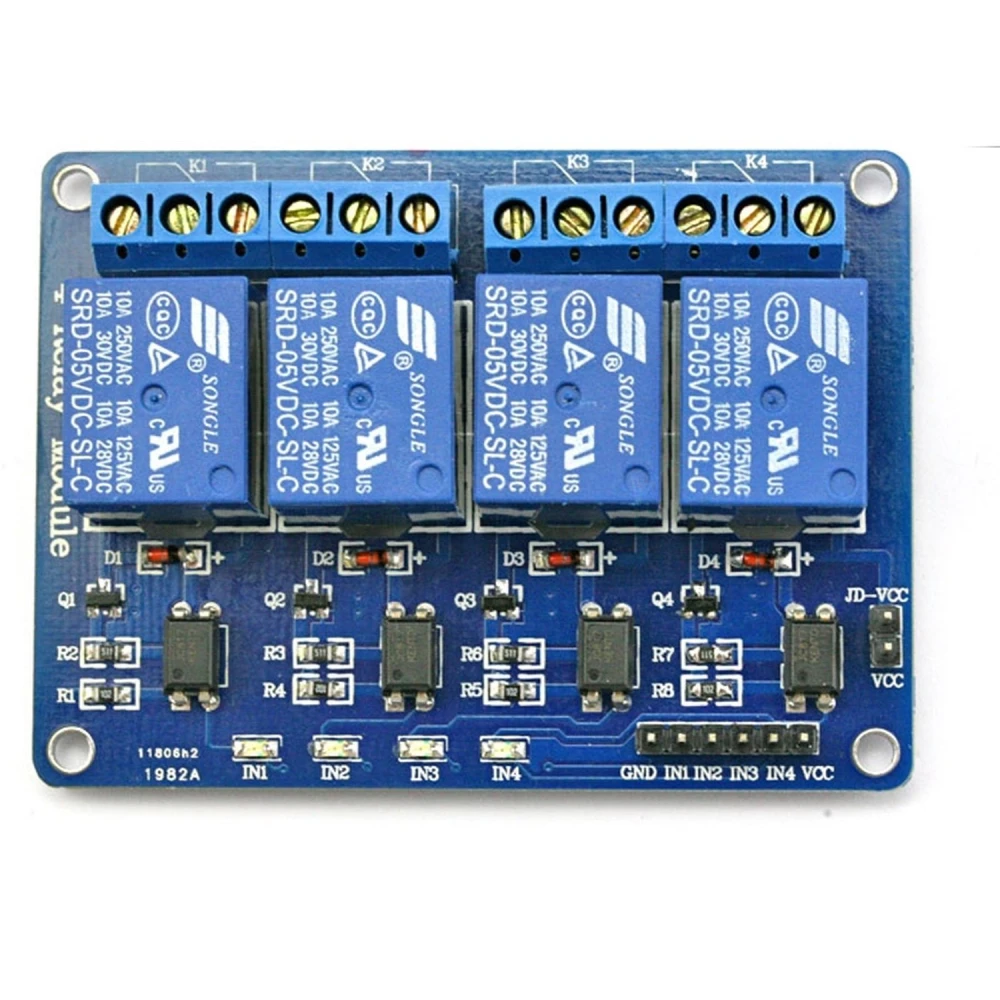

Kit 4 relés 5V para Arduino compatible - Control de 4 canales

Aquest kit permet controlar fins a 4 càrregues independents (bombetes, motors, etc.) des d'Arduino o microcontroladors de 5 V, oferint flexibilitat per automatitzar diversos dispositius en un sol projecte. En comparació amb mòduls de menys canals, redueix el cablejat i l'espai ocupat. A diferència dels relés d'estat sòlid (SSR), aquest relé mecànic ofereix un cost més baix i pot commutar tant corrent altern com continu de fins a 10 A, tot i que amb una velocitat de commutació i una vida útil inferiors respecte als SSR.

El mòdul mesura aproximadament 73 mm × 50 mm × 19 mm i pesa prop de 55 g. El paquet inclou la placa muntada de 4 relés amb terminals de cargol, pins d'entrada per a la senyal i un sòcol de relés ja soldat. No s'hi inclouen cables, font d'alimentació ni elements addicionals.

En commutar càrregues de corrent altern, és imprescindible que la instal·lació la faci personal qualificat, assegurant connexions fermes i evitant el contacte amb parts vives. Cal respectar les normatives elèctriques locals. Els relés ofereixen aïllament, però es recomana encapsular el mòdul si s'instal·la en entorns exposats.

Els problemes més habituals inclouen fallada de commutació per excés de càrrega, desgast mecànic després de molts cicles (vida útil típica: 100,000 operacions sota càrrega nominal), soldadura dels contactes per sobretensió, o manca de resposta si la senyal de control és insuficient (<4.5 V). Es recomana inspeccionar visualment els contactes, mesurar continuïtat i verificar el voltatge de control per diagnosticar.

This kit allows you to control up to 4 independent loads (bulbs, motors, etc.) from Arduino or 5 V microcontrollers, giving you the flexibility to automate several devices in a single project. Compared with lower-channel modules, it reduces wiring and the space required. Unlike solid-state relays (SSRs), this mechanical relay offers lower cost and can switch both AC and DC up to 10 A, although with slower switching and a shorter service life than SSRs.

The module measures approximately 73 mm × 50 mm × 19 mm and weighs about 55 g. The package includes the assembled 4-relay board with screw terminals, signal input pins, and soldered relay sockets. Cables, power supply and any additional items are not included.

When switching AC loads, installation must be carried out by qualified personnel, ensuring secure connections and avoiding contact with live parts. Local electrical regulations must be observed. The relays provide isolation, but it is recommended to enclose the module if it is installed in exposed environments.

The most common issues include switching failure due to excessive load, mechanical wear after many cycles (typical service life: 100,000 operations under rated load), contact welding caused by overvoltage, or no response if the control signal is insufficient (<4.5 V). It is recommended to visually inspect the contacts, measure continuity and check the control voltage for diagnosis.

This kit allows you to control up to 4 independent loads (bulbs, motors, etc.) from Arduino or 5 V microcontrollers, giving you the flexibility to automate several devices in a single project. Compared with lower-channel modules, it reduces wiring and the space required. Unlike solid state relays (SSRs), this mechanical relay offers lower cost and can switch both AC and DC up to 10 A, although with slower switching and a shorter service life than SSRs.

The module measures approximately 73 mm × 50 mm × 19 mm and weighs about 55 g. The package includes the assembled 4-relay board with screw terminals, signal input pins and a pre-soldered relay socket. Cables, power supply and any additional items are not included.
