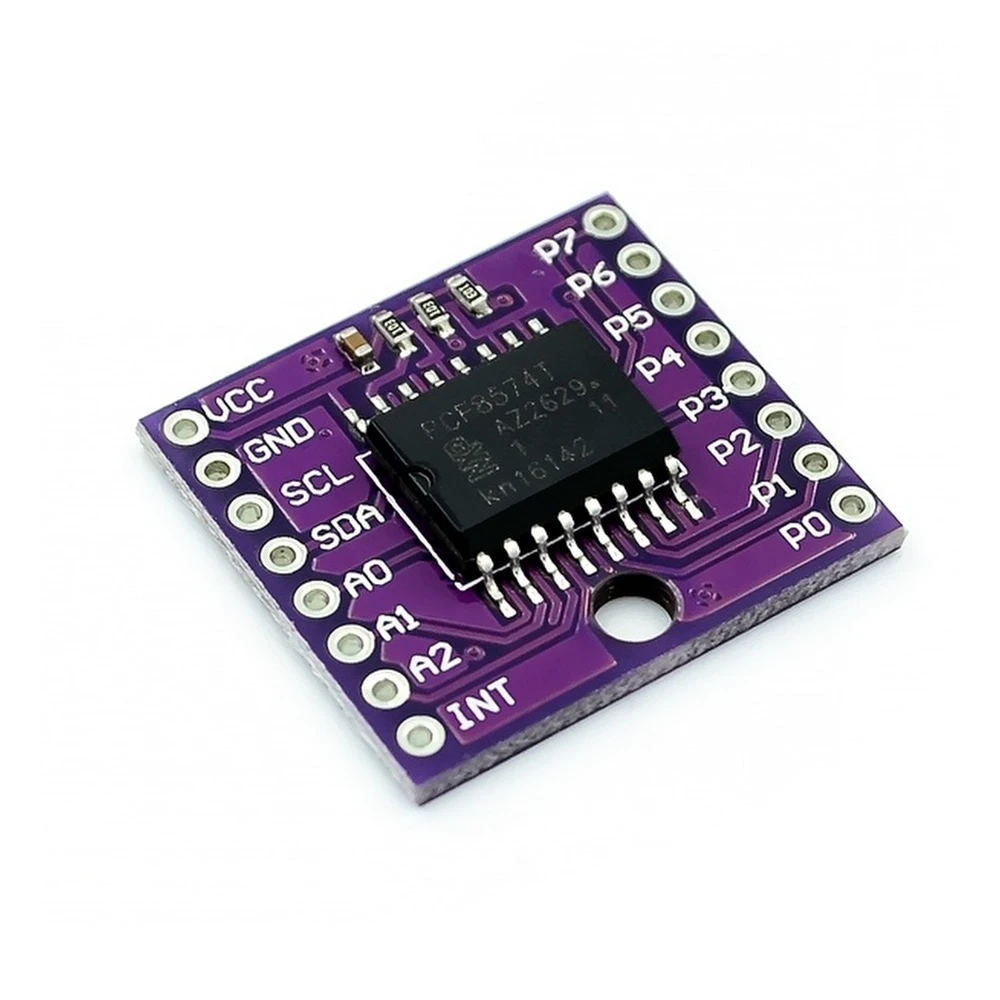

Vista frontal del módulo extendido de puertos E/S PCF8574T para Arduino

Detalle del interruptor de palanca para configuración de dirección en módulo PCF8574T

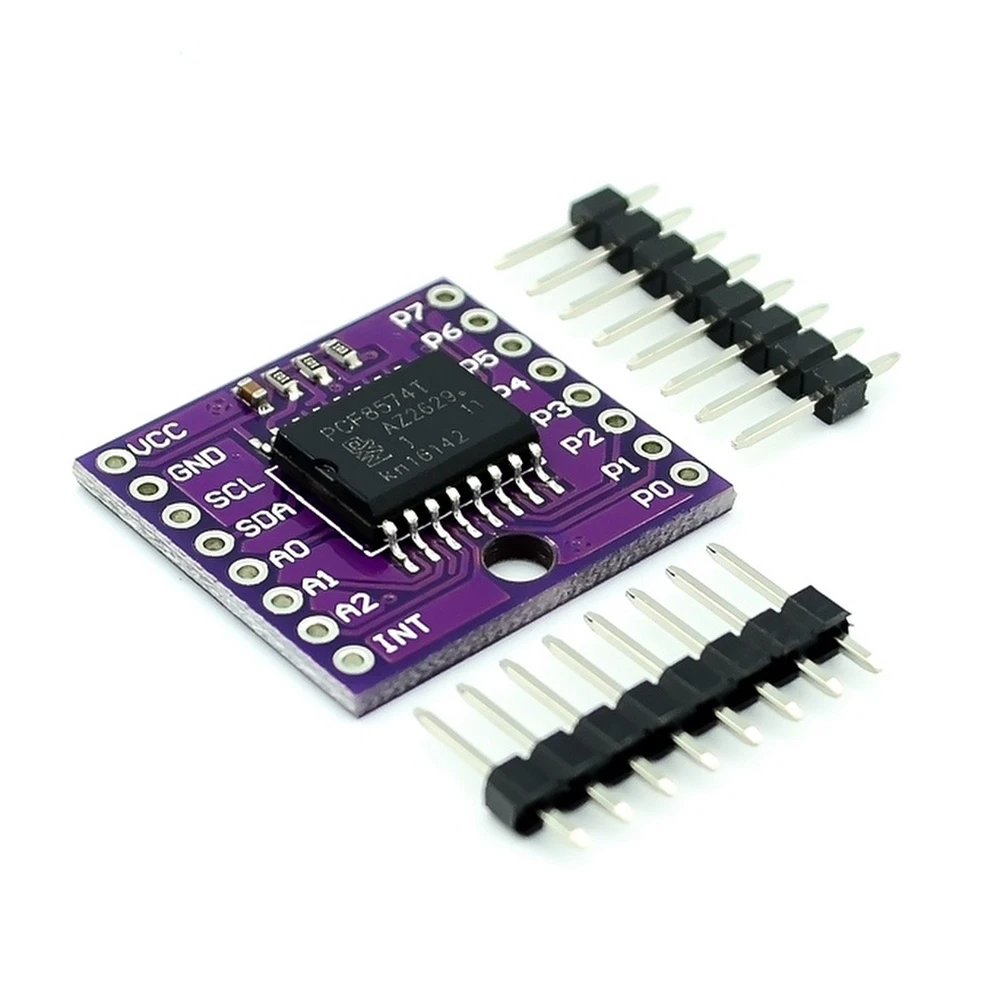

Módulo PCF8574T para extensión de puertos E/S en cascada para Arduino

Módulo I2C PCF8574T para Arduino - Extensor de Puertos E/S en Cascada

Name: Módulo I2C PCF8574T para Arduino - Extensor de Puertos E/S en Cascada
Brand: satkit
SKU: 1c080504
Price: 2.07 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

Guardar 5% Antes: 2,18€

2,07€

IVA incluido (Sin IVA: 1,71€)

Stock limitado

Entrega estándar Jue, Abr 23 - Lun, Abr 27

Entrega exprés Mar, Abr 21 - Mié, Abr 22

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

El módulo I2C PCF8574T para Arduino es un extensor de puertos de entrada/salida (E/S) diseñado para ampliar las capacidades de tus proyectos con Arduino mediante la interfaz I2C. Este módulo permite agregar múltiples pines de E/S digitales adicionales sin necesidad de usar más pines del microcontrolador, facilitando el control de dispositivos externos como sensores, actuadores o displays.

Características principales:

Extensión de puertos E/S a través de la interfaz I2C.
Permite conectar hasta 8 módulos en cascada, ampliando hasta 64 puertos E/S digitales.
Configuración de dirección mediante interruptor de palanca para evitar conflictos en el bus I2C.
Compatible con la mayoría de placas Arduino y otros microcontroladores que soportan I2C.
Diseño compacto y fácil integración en proyectos electrónicos.

Especificaciones técnicas:

Tipo de interfaz: I2C.
Extensión máxima: 8 módulos (64 E/S).
Configuración de dirección: Interruptor de palanca.
Uso típico: Extensión de puertos digitales para Arduino.

Aplicaciones típicas:

Proyectos que requieren más pines digitales de entrada/salida de los disponibles en la placa Arduino.
Automatización y control de dispositivos múltiples.
Interfaces con sensores, relés, pantallas y otros módulos electrónicos.
Desarrollo de prototipos electrónicos avanzados.

Compatibilidad:

Este módulo es compatible con placas Arduino y otros microcontroladores que soporten comunicación I2C. Es ideal para usuarios que buscan ampliar la cantidad de puertos digitales sin aumentar la complejidad del cableado.

En resumen, el módulo I2C PCF8574T para Arduino es una solución eficiente y escalable para extender puertos E/S digitales, facilitando el desarrollo de proyectos electrónicos complejos con múltiples dispositivos conectados.

Extiende puertos E/S digitales mediante interfaz I2C.
Soporta hasta 8 módulos en cascada para 64 puertos E/S.
Dirección configurable con interruptor de palanca.
Compatible con placas Arduino y microcontroladores I2C.
Ideal para proyectos que requieren múltiples entradas y salidas.

Preguntas y respuestas de clientes

¿Cuáles son los materiales principales del módulo y cuáles son sus dimensiones y peso aproximados?

El módulo está compuesto principalmente por una PCB de fibra de vidrio (FR4), pines de latón chapados y el chip PCF8574T encapsulado en plástico. Sus dimensiones típicas son 40 mm x 20 mm x 14 mm y el peso aproximado es de 7 g.

¿Con qué niveles de voltaje opera el módulo y qué consideraciones debo tener al usarlo con diferentes placas Arduino?

El módulo funciona en el rango de 2,5 V a 6 V, lo que lo hace compatible con la mayoría de placas Arduino de 3,3 V y 5 V. Es fundamental asegurarse de que el nivel lógico de la placa coincida con el del módulo para prevenir daños, especialmente en configuraciones mixtas de 3,3 V y 5 V.

¿Qué limitaciones de velocidad I2C o interferencia pueden aparecer al conectar varios módulos en cascada?

El PCF8574T soporta velocidades estándar de bus I2C, hasta 100 kHz. Al conectar varios módulos (hasta 8 en cascada), la capacitancia total del bus aumenta, lo que puede afectar la fiabilidad a largas distancias o altas velocidades. Se recomienda mantener la longitud total del bus por debajo de 1 m y considerar resistencias pull-up apropiadas.

¿Qué pasos básicos se deben seguir para la instalación y detección de problemas de funcionamiento en este módulo?

Para instalar, conecte SDA y SCL al bus I2C y ajuste las direcciones mediante los switches de palanca. Si los pines no responden, verifique coincidencia de dirección, alimentación, Pull-ups en el bus, además de posibles cortocircuitos en el cableado. El diagnóstico suele realizarse con escáneres I2C usando librerías estándar en Arduino.

¿Cuántos módulos puedo conectar en cascada?

Se pueden conectar hasta 8 módulos en cascada, permitiendo extender hasta 64 puertos E/S digitales.

¿Cómo se configura la dirección del módulo?

La dirección se configura mediante un interruptor de palanca integrado en el módulo para evitar conflictos en el bus I2C.

¿Es compatible con todas las placas Arduino?

Sí, es compatible con la mayoría de placas Arduino que soportan comunicación I2C.

¿Para qué sirve este módulo?

Sirve para extender la cantidad de puertos de entrada/salida digitales disponibles en una placa Arduino usando la interfaz I2C.
