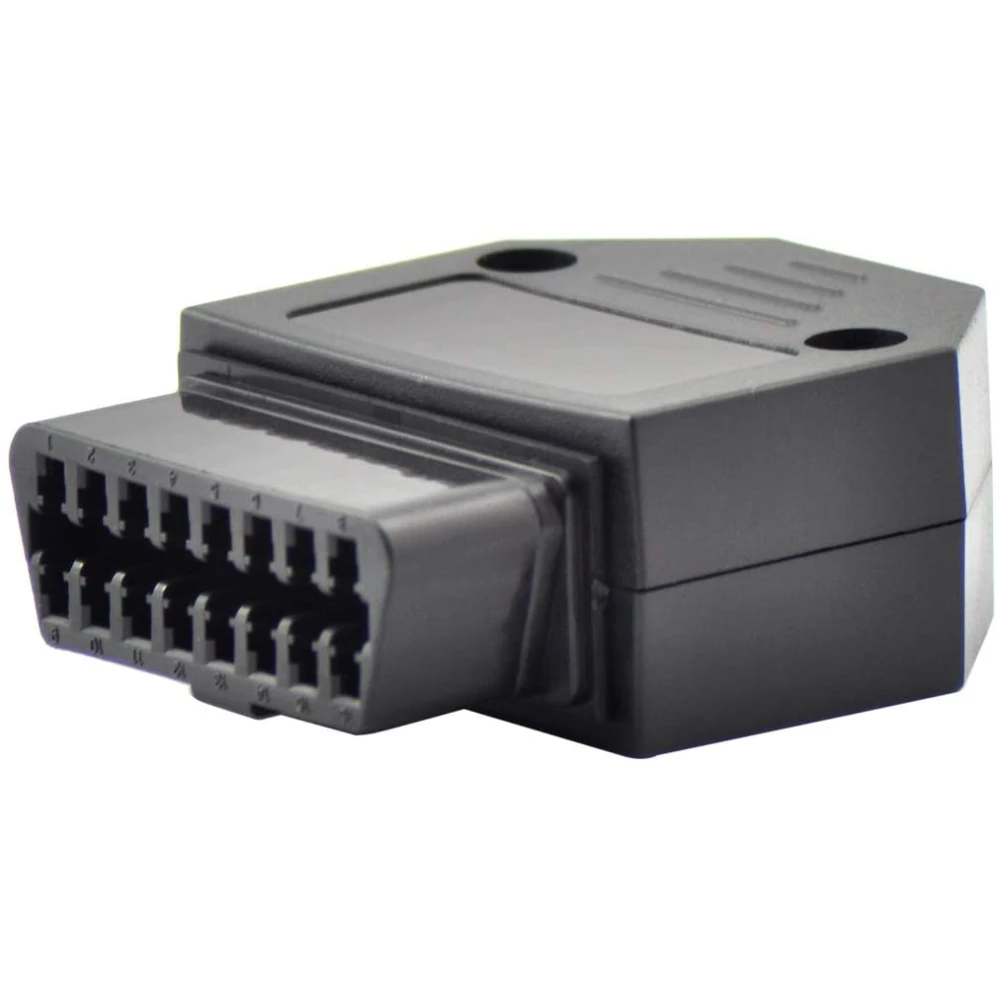

Conector OBD2 hembra universal con carcasa desmontada

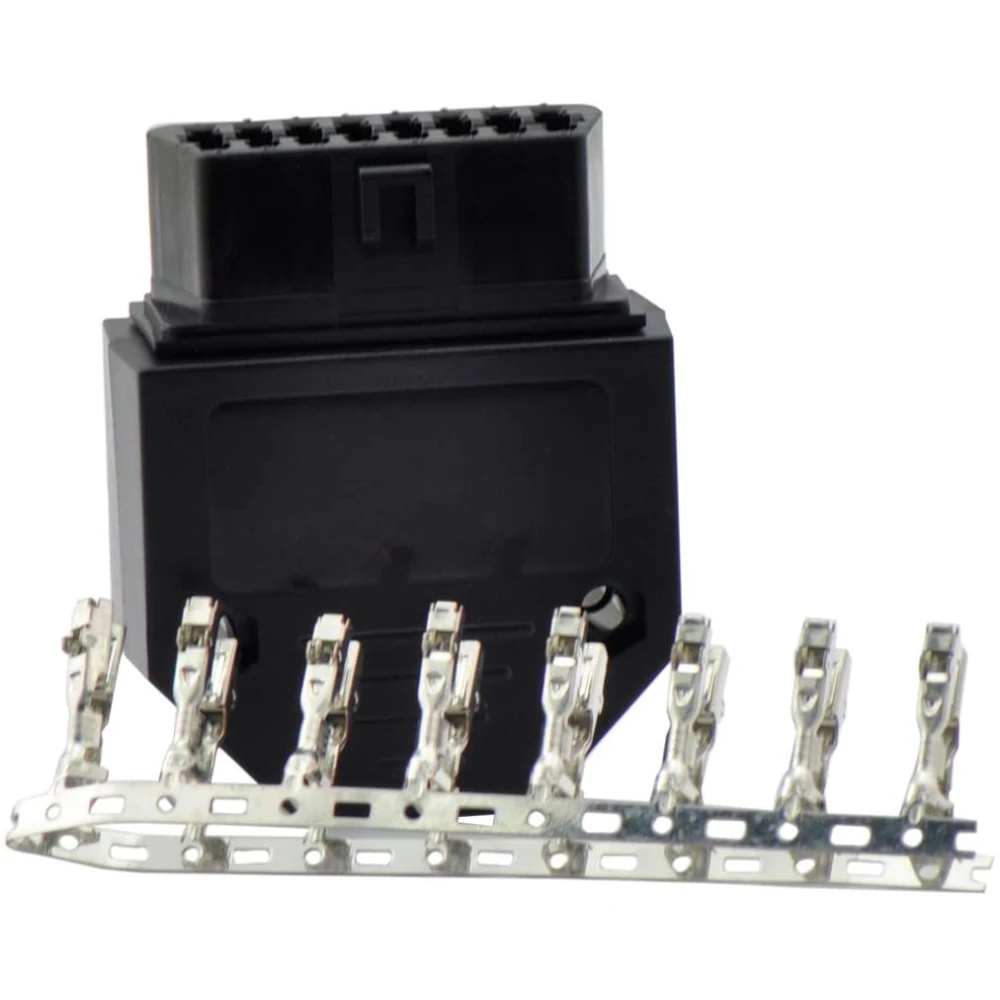

Detalle de los pines de acero del conector OBD2 hembra universal

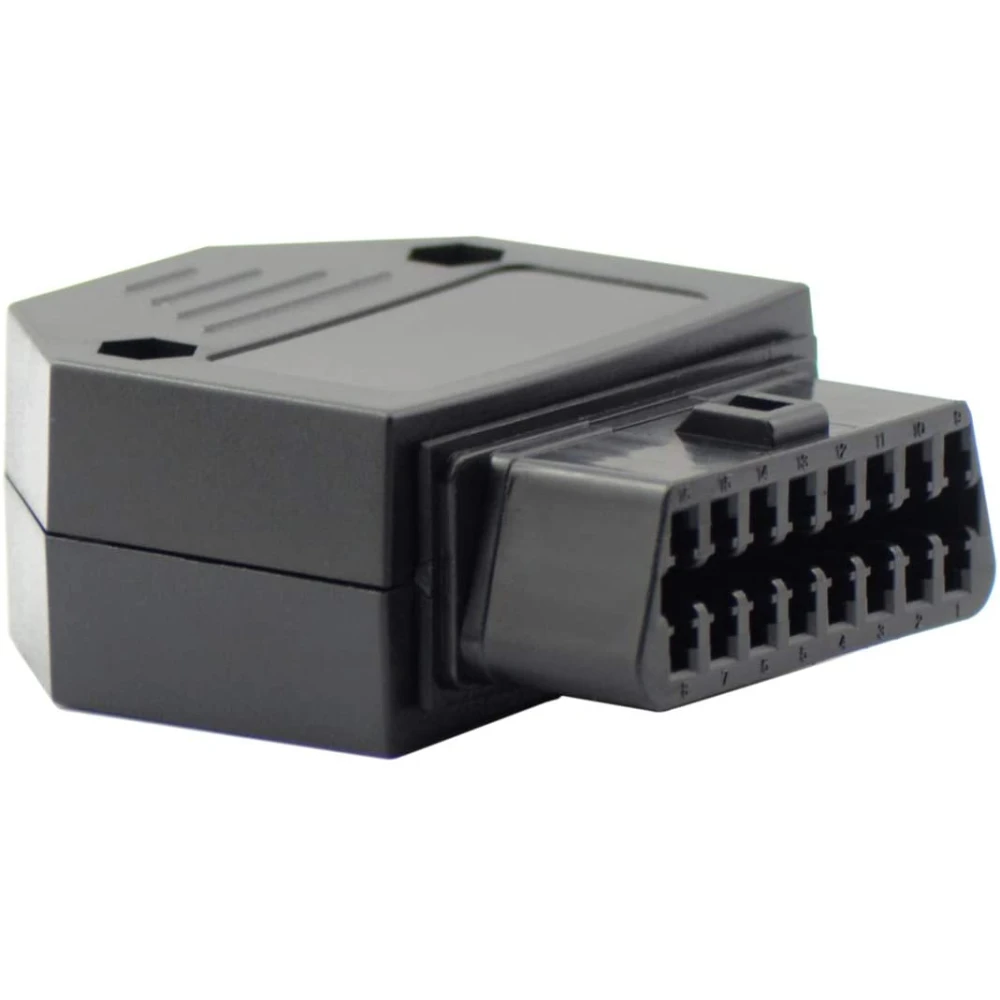

Conector OBD2 hembra universal con tornillos de fijación

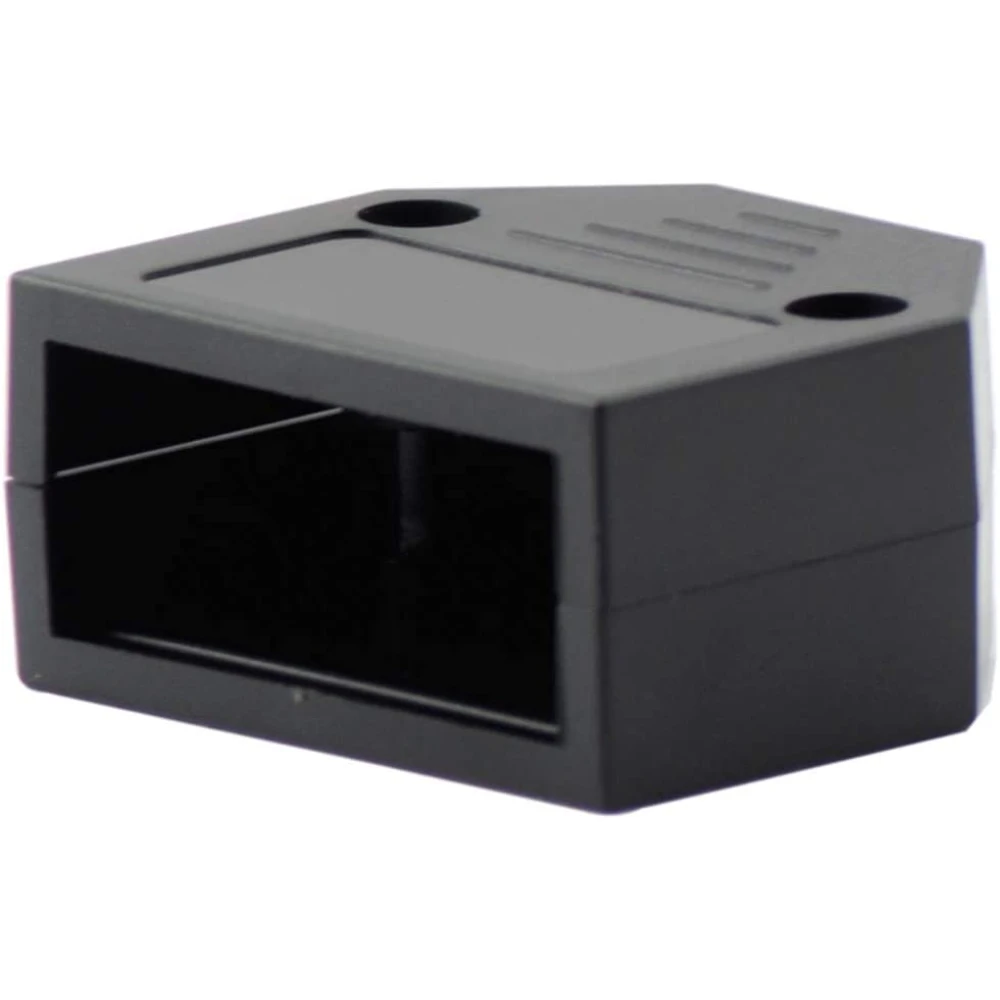

Conector OBD2 hembra universal en uso para diagnóstico de vehículo

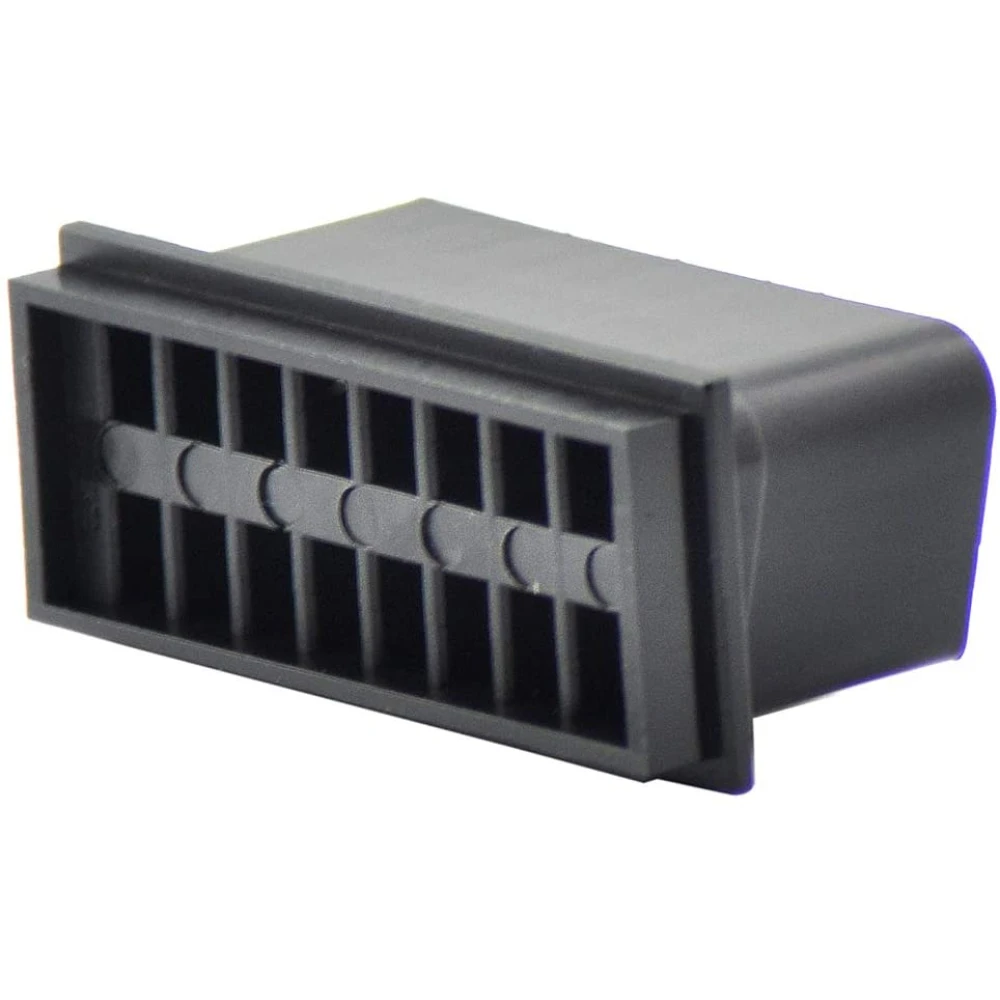

Conector OBD2 hembra universal con terminal de 16 pines

Conector OBD2 hembra universal en taller automotriz

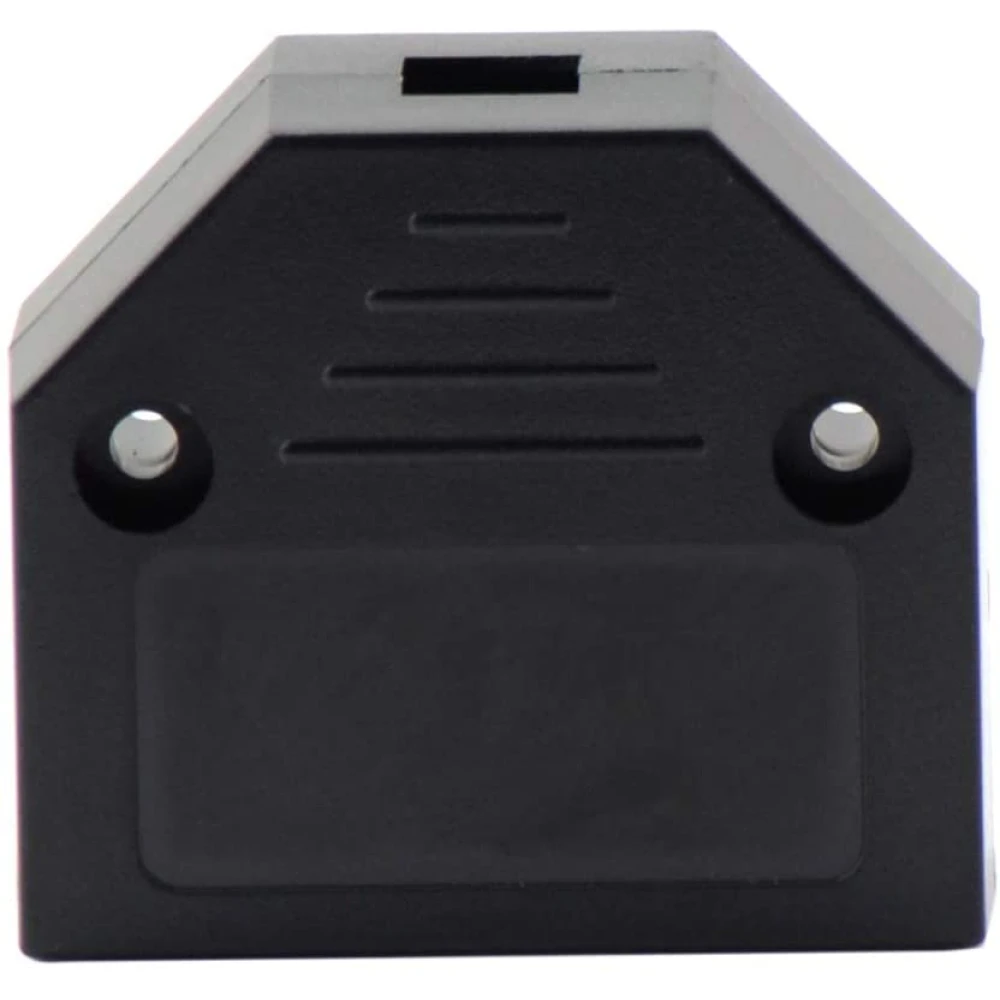

Conector OBD2 hembra universal para reparación de conectores

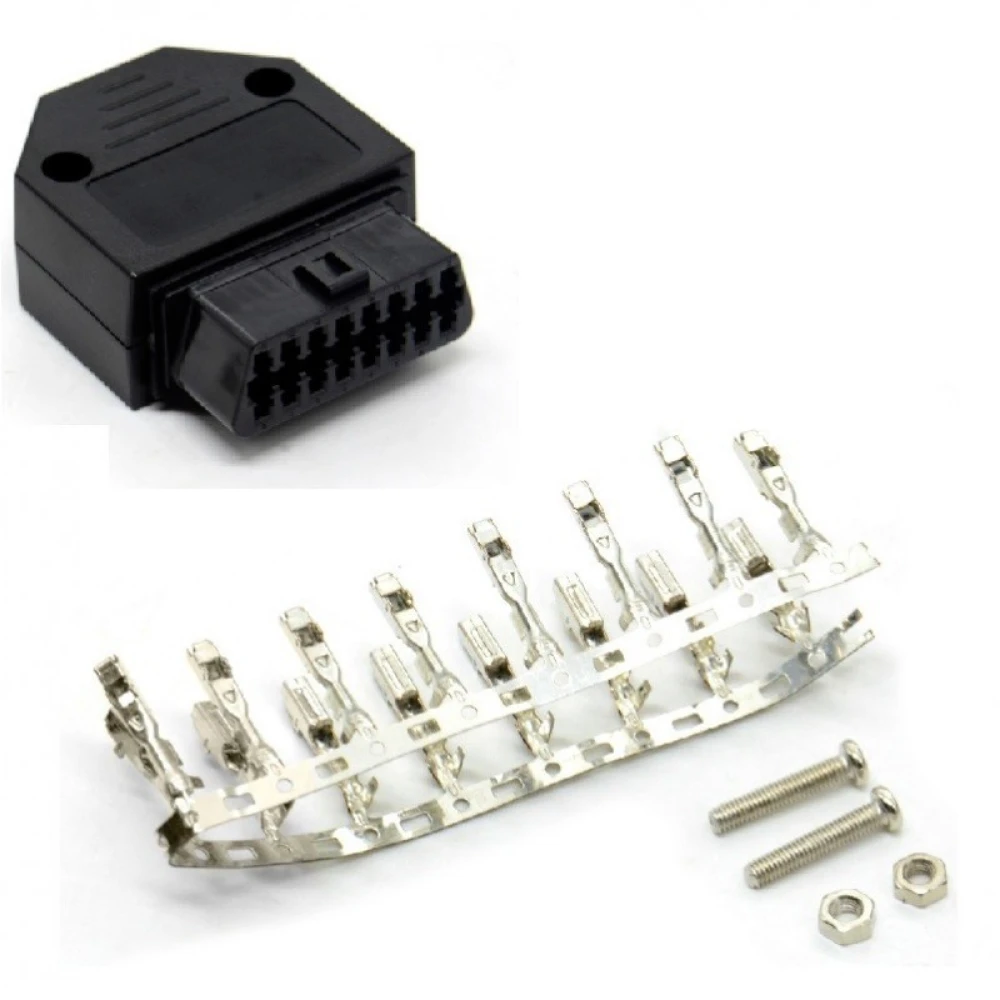

Imagen del conector OBD2 hembra universal y sus componentes

Conector OBD2 hembra universal con carcasa completa

Vista lateral del conector OBD2 hembra universal

Conector OBD2 Hembra Universal para diagnóstico y reparación de vehículos

Name: Conector OBD2 Hembra Universal para diagnóstico y reparación de vehículos
Brand: satkit
SKU: 2a130204
Price: 2.43 EUR
Availability: InStock

Marca: satkit

Sé el primero en opinar sobre este producto

2,43€

IVA incluido (Sin IVA: 2,01€)

En stock - Envío inmediato

Entrega estándar Mié, Abr 22 - Vie, Abr 24

Entrega exprés Lun, Abr 20 - Mar, Abr 21

Devoluciones en 30 días

Cantidad

Devoluciones gratuitas en 30 días

Transacción segura

Envío gratis En pedidos superiores a 60€

Devoluciones fáciles Política de devolución de 30 días

Pago seguro Proceso de pago 100% seguro

Garantía de calidad Solo productos originales

Conector OBD2 OBDII Hembra Universal

Este conector está diseñado para reparar o sustituir conectores de diagnóstico OBD2 que se hayan roto o dañado. Es un componente esencial para talleres y aficionados que necesitan mantener o crear herramientas de diagnóstico automotriz confiables.

Características principales:

Conector hembra de 16 pines estándar OBD2 universal.
Fabricado con pines de acero resistentes para garantizar durabilidad y conexión segura.
Incluye clips con pin de retención para un acople firme.
Compatible con todas las herramientas de diagnóstico OBD2 estándar.
Diseñado para reparar, sustituir, crear o convertir herramientas de diagnóstico OBD.

Especificaciones de pines y señales:

Pin 2: J1850 Bus +
Pin 4: CGND tierra del chasis
Pin 5: SGND señal de tierra
Pin 6: CAN de Alta J-2284
Pin 7: K-LINE (ISO 9141-2 e ISO/DIS 14230-4)
Pin 10: J1850 Bus-
Pin 14: CAN Bajo J-2284
Pin 15: ISO 9141-2 L-LINE (ISO 9141-2 e ISO/DIS 14230-4)
Pin 16: +12 V de la batería

Uso típico y compatibilidad:

Este conector es ideal para cualquier taller o usuario que necesite reparar o sustituir el conector de diagnóstico OBD2 de un vehículo. Su diseño universal de 16 pines lo hace compatible con todas las herramientas de diagnóstico OBD2 estándar, facilitando así la lectura y análisis de datos del vehículo.

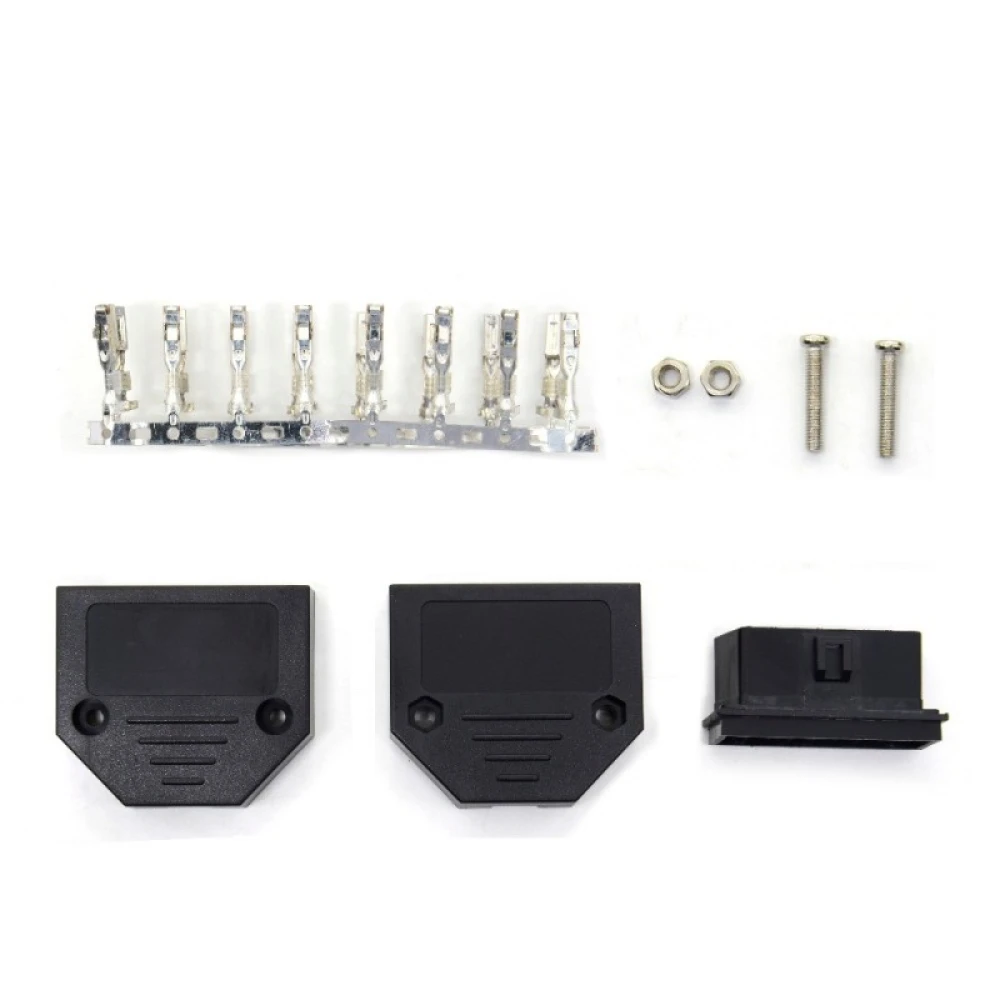

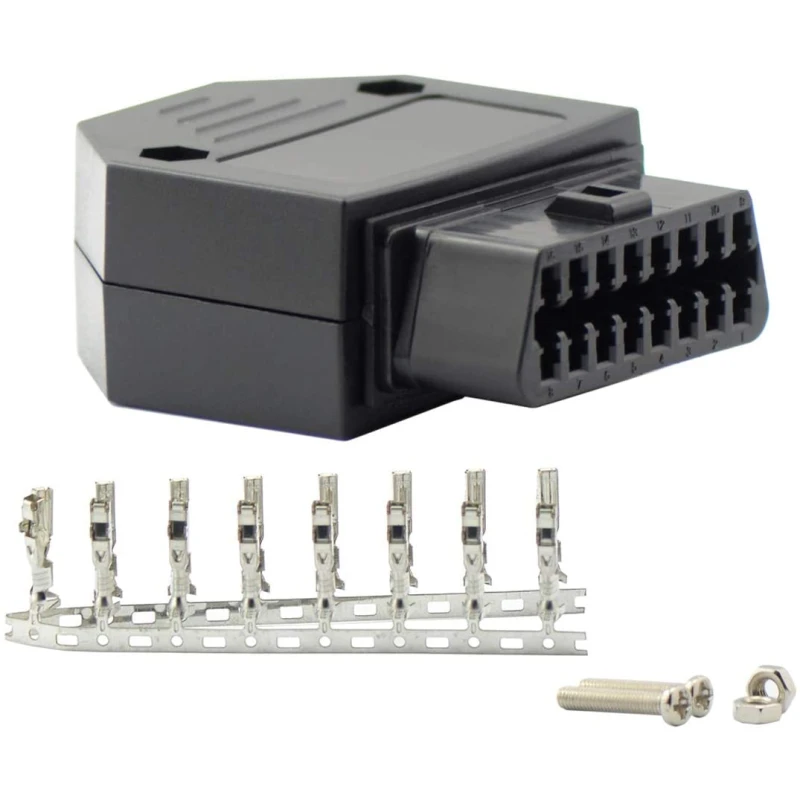

Contenido del paquete:

1 x Conector hembra OBD2 de 16 pines
1 x Carcasa superior y inferior
2 x Tornillos para fijación
1 x Terminal de 16 pines

Nota importante:

Este conector es únicamente un componente de hardware y no incluye accesorios adicionales ni software. Es la interfaz universal estándar para diagnóstico OBD2 y no modifica ni añade funcionalidades al vehículo.

Conector hembra universal OBD2 de 16 pines para diagnóstico automotriz.
Pines de acero con clips de retención para conexión segura y duradera.
Compatible con todas las herramientas de diagnóstico OBD2 estándar.
Ideal para reparar, sustituir o crear herramientas de diagnóstico OBD.
Incluye carcasa, tornillos y terminal para instalación completa.

Preguntas y respuestas de clientes

Amb quins estàndards de diagnòstic vehicular és compatible aquest connector OBD2 femella?

Aquest connector OBD2 femella és compatible amb l’estàndard OBD-II de 16 pins, cosa que inclou protocols com ISO 9141-2, ISO 14230-4 (KWP2000), J1850 VPW, J1850 PWM i CAN (Controller Area Network) segons SAE J-2284. És adequat per a la majoria de vehicles fabricats a partir de 1996 en endavant que adopten OBD-II.

Quins materials componen el connector i quina és la seva durabilitat esperada davant un ús freqüent?

El connector compta amb pins d’acer per a una bona conductivitat i resistència a la corrosió, i una carcassa plàstica resistent dissenyada per suportar cicles freqüents de connexió/desconnexió. En condicions d’ús estàndard, la seva vida útil típica supera les 1000 insercions, tot i que la durabilitat real pot variar segons l’entorn i la manipulació.

Quins elements específics inclou el paquet i quines són les seves dimensions físiques?

El paquet inclou un connector femella OBD2 de 16 pins, una carcassa superior i una altra d’inferior, un terminal de 16 pins i dos cargols. Les dimensions aproximades del connector muntat són 48 mm x 24 mm x 16 mm (llarg x ample x alt), amb un pes total estimat de 30 g.

Hi ha alguna consideració de seguretat elèctrica rellevant en instal·lar aquest connector OBD2?

Sí. El pin 16 de l’OBD2 subministra +12 V directament de la bateria del vehicle. Es recomana desconnectar la bateria abans de qualsevol manipulació o instal·lació per evitar curtcircuits, danys a la ECU o lesions personals. Cal respectar les posicions dels pins d’acord amb l’esquema estàndard internacional.

Com es compara aquest connector universal respecte als connectors OBD2 originals que venen instal·lats de fàbrica?

Aquest connector universal està adaptat per a reemplaçament directe i compleix amb la disposició estàndard de pins i dimensions OBD2. Tanmateix, a diferència d’alguns connectors OEM, no inclou blindatge addicional ni materials premium. Com a avantatge, proporciona una compatibilitat àmplia i facilita reparacions econòmiques. Per a aplicacions crítiques on s’espera la màxima durabilitat o exposició a entorns extrems, un connector OEM pot oferir toleràncies superiors.

Which vehicle diagnostic standards is this female OBD2 connector compatible with?

This female OBD2 connector is compatible with the 16-pin OBD-II standard, including protocols such as ISO 9141-2, ISO 14230-4 (KWP2000), J1850 VPW, J1850 PWM and CAN (Controller Area Network) according to SAE J-2284. It is suitable for most vehicles manufactured from 1996 onwards that adopt OBD-II.

What materials is the connector made from, and what service life can be expected under frequent use?

The connector has steel pins for good conductivity and corrosion resistance, and a durable plastic housing designed to withstand frequent connection/disconnection cycles. Under standard use conditions, its typical service life exceeds 1,000 insertions, although actual durability may vary depending on the environment and handling.

What specific items are included in the package, and what are its physical dimensions?

The package includes a 16-pin female OBD2 connector, an upper housing and a lower housing, a 16-pin terminal and two screws. The approximate assembled dimensions are 48 mm x 24 mm x 16 mm (length x width x height), with an estimated total weight of 30 g.

Are there any relevant electrical safety considerations when installing this OBD2 connector?

Yes. OBD2 pin 16 supplies +12 V directly from the vehicle battery. It is recommended to disconnect the battery before any handling or installation to avoid short-circuits, ECU damage or personal injury. The pin positions must be respected according to the standard international diagram.

How does this universal connector compare with original factory-fitted OBD2 connectors?

This universal connector is adapted for direct replacement and complies with the standard OBD2 pin layout and dimensions. However, unlike some OEM connectors, it does not include additional shielding or premium materials. As an advantage, it offers broad compatibility and makes low-cost repairs easier. For critical applications where maximum durability or exposure to extreme environments is expected, an OEM connector may offer superior tolerances.
