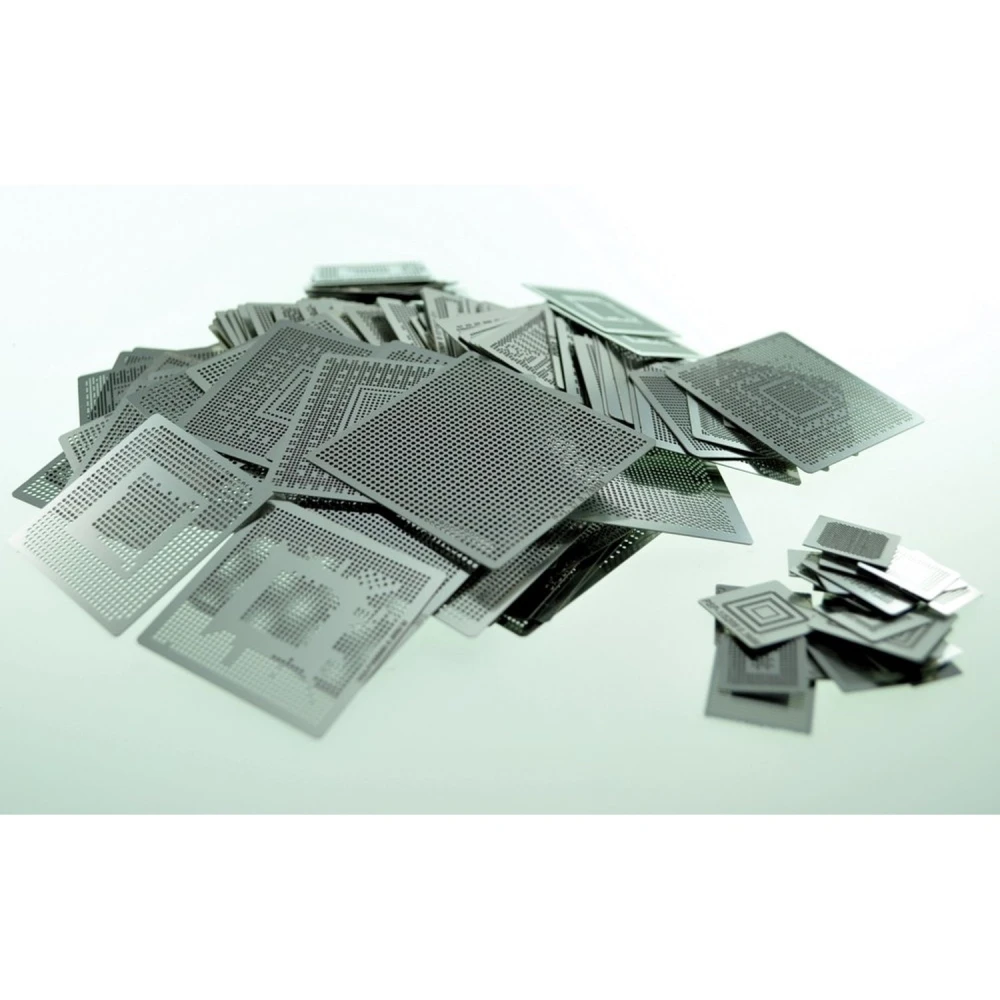

Pack 204 Stencils Calor Directo - Plantillas para Soldadura Electrónica

El pack inclou stencils compatibles amb boles de soldadura de 0.30 mm, 0.35 mm, 0.40 mm, 0.45 mm i 0.5 mm. Aquesta varietat permet treballar sobre un ampli rang de xips BGA, facilitant reparacions de diferents plataformes i generacions. La diversitat ajuda a cobrir des de components petits de telefonia fins a xips grans de plaques base i vídeo, optimitzant el temps i evitant la compra de stencils individuals.

Els stencils són generalment d’acer inoxidable, cosa que ofereix bona resistència tèrmica i mecànica. En ús professional, si es manipulen adequadament (sense forçar ni doblegar), la seva vida útil sol superar les 100 aplicacions cadascun abans de mostrar desgast que afecti la precisió del mallat per a les boles de soldadura.

Per evitar danys, és fonamental fixar el stencil fermament sobre el xip, mantenir la pistola d’aire calent a una distància moderada (com a mínim 3-5 cm) i utilitzar temperatures de soldadura dins del rang recomanat pel fabricant del xip (normalment entre 200 °C i 300 °C). També s’ha d’evitar aplicar pressió excessiva o flexionar el stencil.

Aquest pack és més versàtil que els stencils específics perquè inclou múltiples patrons i mides, cobrint desenes de models de xips BGA comuns. Enfront d’un stencil universal perforat, ofereix més precisió de centrat i menys risc d’errors per moviments o mala alineació. No obstant això, no cobreix absolutament tots els xips del mercat; la seva fortalesa està en els models llistats.

És recomanable netejar els stencils després de cada ús amb cura amb un raspall antiestàtic i alcohol isopropílic al 99% per eliminar restes de flux i soldadura. S’han d’assecar completament i emmagatzemar en superfícies planes per evitar deformacions. Un bon manteniment garanteix una vida útil més llarga i resultats més consistents en les soldadures.

The pack includes stencils compatible with 0.30 mm, 0.35 mm, 0.40 mm, 0.45 mm and 0.5 mm solder balls. This variety allows work on a wide range of BGA chips, making repairs across different platforms and generations easier. The range helps cover everything from small phone components to large motherboard and graphics chips, saving time and avoiding the need to buy individual stencils.

The stencils are generally made from stainless steel, which offers good thermal and mechanical resistance. In professional use, if handled properly (without forcing or bending), their service life usually exceeds 100 applications each before wear affects the accuracy of the solder ball mesh.

To avoid damage, it is essential to secure the stencil firmly over the chip, keep the hot air gun at a moderate distance (at least 3-5 cm) and use soldering temperatures within the range recommended by the chip manufacturer (usually between 200 °C and 300 °C). Excessive pressure or bending of the stencil should also be avoided.

This pack is more versatile than specific stencils because it includes multiple patterns and sizes, covering dozens of common BGA chip models. Compared with a perforated universal stencil, it offers greater centring accuracy and a lower risk of errors caused by movement or misalignment. However, it does not cover absolutely every chip on the market; its strength lies in the listed models.

It is recommended to clean the stencils carefully after each use with an anti-static brush and 99% isopropyl alcohol to remove flux and solder residue. They should be dried completely and stored flat to avoid deformation. Good maintenance ensures a longer service life and more consistent soldering results.
