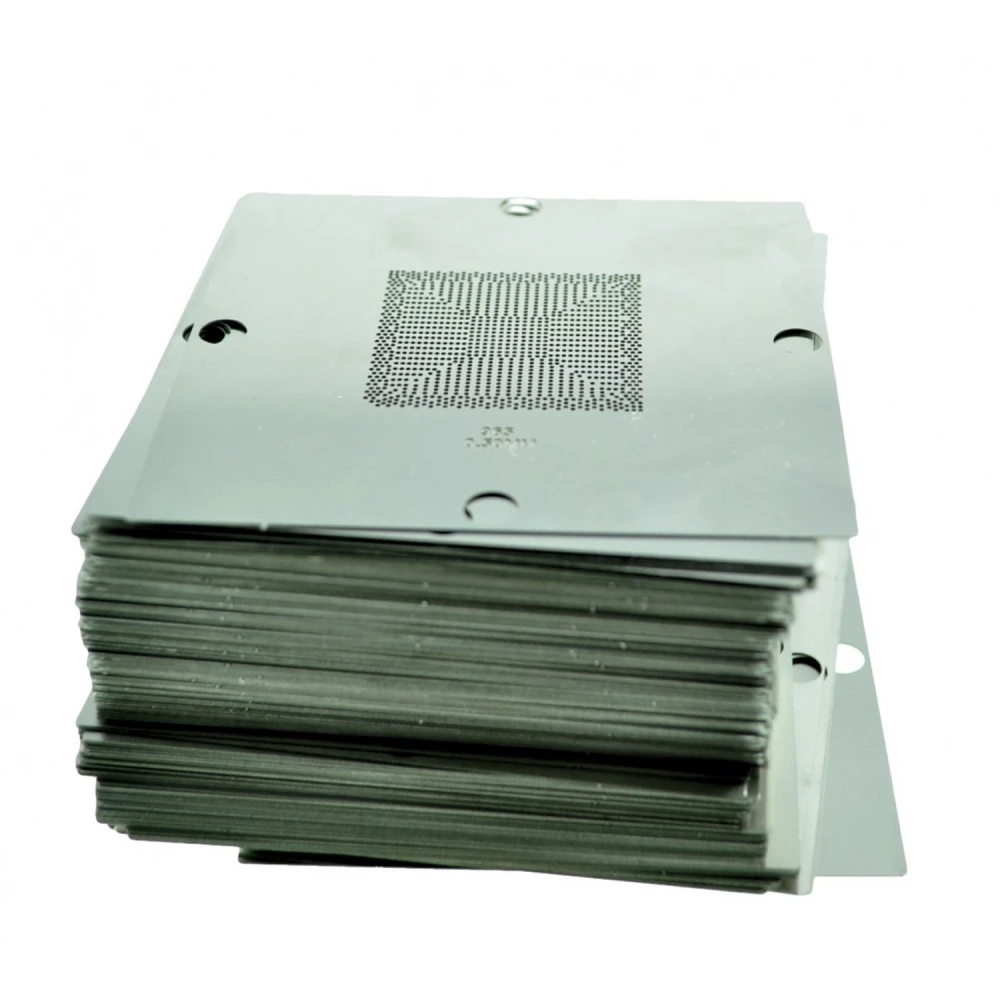

Set de plantillas universal para MK-10 kit dual 150 stencils Mlink
Marca: Mlink
IVA incluido (Sin IVA: 55,00€)
El set de plantillas universal para MK-10 kit dual 150 stencils de la marca Mlink es un conjunto completo diseñado para facilitar el proceso de soldadura y reballing en electrónica, especialmente en componentes BGA y chips de memoria. Este kit es compatible con estaciones de soldadura MK-10, proporcionando precisión y eficiencia en reparaciones y ensamblajes.
Características principales:
- Incluye 150 plantillas (stencils) universales para una amplia variedad de chips y componentes electrónicos.
- Diseñado para uso con estaciones MK-10, ideal para profesionales en reparación electrónica y soldadura.
- Plantillas con diferentes grosores: 0.45mm, 0.5mm, 0.6mm y 0.76mm, para adaptarse a distintas necesidades de soldadura.
- Compatible con ICs DDR1, DDR2, DDR3, chips de memorias cache Xbox360, ATI, NVIDIA, y muchos otros modelos específicos.
- Incluye plantillas para consolas de videojuegos como Xbox 360, PS3 y Wii, facilitando reparaciones especializadas.
- Material resistente que garantiza durabilidad y precisión en cada uso.
Especificaciones técnicas:
- 0.45mm (5 plantillas): DDR1, DDR2, DDR3, Xbox360 Cache Memory, AC82GM45, AC82P45.
- 0.5mm (28 plantillas): ATI1100, ATI X1300, ATI IXP600, ATI RS800ME, MCP67MV-A2, entre otros.
- 0.6mm (57 plantillas): Xbox 360 GPU, PS3 GPU, WII CPU, VIA CN896, ATI9000 64M, SIS671, NV GO6200, y más.
- 0.76mm (7 plantillas): M1671, 845GL, 855GME, 82801DBM, SIS630S, SIS650.
Usos típicos:
- Reparación y mantenimiento de consolas de videojuegos y dispositivos electrónicos.
- Soldadura y reballing de chips BGA y componentes electrónicos en placas base.
- Proyectos de electrónica que requieren precisión en la aplicación de soldadura.
Compatibilidad:
Este set es compatible con estaciones de soldadura MK-10 y es adecuado para técnicos y profesionales que trabajan con una amplia gama de chips y componentes electrónicos, incluyendo memorias DDR, GPUs, CPUs y chips específicos para consolas.
Nota: Actualmente el producto está agotado. Se recomienda consultar disponibilidad o buscar productos alternativos en nuestra tienda.
- Incluye 150 plantillas universales para soldadura y reballing.
- Compatible con estaciones MK-10 para precisión en soldadura.
- Plantillas en grosores 0.45mm, 0.5mm, 0.6mm y 0.76mm.
- Compatible con chips DDR, ATI, NVIDIA, Xbox 360, PS3, Wii y más.
- Material duradero para uso profesional y repetido.
Preguntas y respuestas de clientes
Per a quin tipus de components electrònics i plataformes és compatible aquest set de stencils universal?
El set inclou stencils compatibles amb una àmplia varietat de xips BGA, incloent-hi memòries DDR1, DDR2, DDR3, diferents models de GPU i CPU de Xbox 360, PlayStation 3, Wii i múltiples chipsets de marques com ATI, NVIDIA i Intel. És adequat per a reballing en consoles de videojocs i plaques base de PC portàtils i de sobretaula.
Quin és el material principal dels stencils i quins avantatges ofereix davant alternatives del mercat?
Els stencils estan fabricats en acer inoxidable, cosa que ofereix alta resistència a la calor i a la deformació durant processos de reballing. Comparats amb stencils de llautó o altres metalls tous, els d’acer inoxidable mantenen la seva precisió dimensional durant més temps i faciliten una neteja més segura i repetida.
Quines són les dimensions i els gruixos principals dels stencils inclosos en el kit?
El kit conté stencils amb diferents patrons per a pitchs de 0,45 mm, 0,5 mm i 0,6 mm. El gruix estàndard de cada stencil sol ser de 0,12 mm, optimitzat per a una aplicació precisa de boles de soldadura BGA. Dimensions aproximades per stencil: 60 mm x 60 mm, però poden variar lleugerament segons el model.
Quines precaucions de seguretat o normatives he de considerar en treballar amb aquests stencils?
Es recomana fer servir guants i protecció ocular, ja que durant la manipulació es poden generar rebaves o talls. L’acer inoxidable és químicament estable, però cal evitar la inhalació de fums de soldadura produïts pel procés de reballing. No hi ha normatives específiques de seguretat elèctrica per als stencils, però sí que podeu consultar la norma ISO 9455 per a soldadura electrònica.
Com es fa el manteniment i quant de temps de vida útil poden tenir aquests stencils si s’utilitzen regularment?
El manteniment consisteix a netejar els stencils amb solvents suaus no corrosius i assecar-los completament després de cada ús. Si s’evita l’ús d’espàtules metàl·liques i s’emmagatzemen en llocs secs, la seva vida útil pot superar els 1.000 cicles d’ús sense pèrdua significativa de precisió. El desgast depèn del tipus de soldadura emprada i de la freqüència de neteja.
What type of electronic components and platforms is this universal stencil set compatible with?
The set includes stencils compatible with a wide variety of BGA chips, including DDR1, DDR2 and DDR3 memory, different GPU and CPU models for Xbox 360, PlayStation 3 and Wii, and multiple chipsets from brands such as ATI, NVIDIA and Intel. It is suitable for reballing on video game consoles and laptop and desktop motherboards.
What is the main material of the stencils and what advantages does it offer over alternatives on the market?
The stencils are made from stainless steel, which offers high resistance to heat and deformation during reballing processes. Compared with brass stencils or other soft metals, stainless steel stencils maintain dimensional accuracy for longer and allow safer, repeated cleaning.
What are the main dimensions and thicknesses of the stencils included in the kit?
The kit contains stencils with different patterns for 0.45 mm, 0.5 mm and 0.6 mm pitches. The standard thickness of each stencil is usually 0.12 mm, optimised for precise application of BGA solder balls. Approximate dimensions per stencil: 60 mm x 60 mm, although they may vary slightly depending on the model.
What safety precautions or standards should I consider when working with these stencils?
It is recommended to wear gloves and eye protection, as burrs or cuts may occur during handling. Stainless steel is chemically stable, but inhalation of solder fumes produced during the reballing process should be avoided. There are no specific electrical safety standards for the stencils, but you may consult ISO 9455 for electronic soldering.
How is maintenance carried out and how long can these stencils last if used regularly?
Maintenance consists of cleaning the stencils with mild, non-corrosive solvents and drying them completely after each use. If metal spatulas are avoided and they are stored in dry places, their service life can exceed 1,000 cycles without significant loss of accuracy. Wear depends on the type of solder used and the cleaning frequency.
