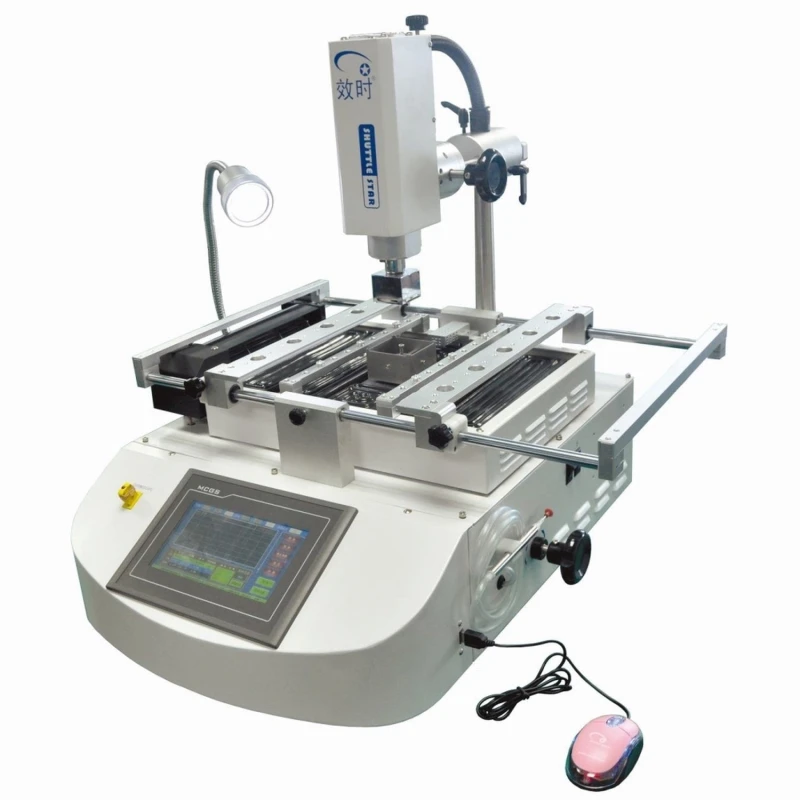

Estación Shuttle Star SP360C V3 para Reballing BGA con Control Preciso
Marca: Shuttle Star
IVA incluido (Sin IVA: 1.299,00€)
La Estación Shuttle Star SP360C V3 es una estación de rework BGA diseñada para ofrecer un control preciso y eficiente en procesos de soldadura y desoldadura. Su tecnología avanzada permite manejar temperaturas altas con precisión, asegurando resultados óptimos en trabajos delicados de reparación electrónica.
Este equipo cuenta con una cabeza de calentamiento móvil que se desplaza horizontalmente, facilitando la operación y ajuste durante el proceso. Incorpora un ordenador industrial integrado con interfaz táctil y control PLC, que muestra en tiempo real la curva de temperatura, permitiendo comparar el perfil establecido con el perfil real durante el trabajo.
La pantalla de alta definición de 7.2 pulgadas ofrece una visualización clara y cómoda para el usuario, mejorando la experiencia de manejo y control. Además, la estación permite guardar perfiles de temperatura ilimitados y analizar perfiles prácticos, con soporte para entradas en inglés y chino.
Características principales
- Materiales de calefacción de alta calidad que generan una brisa de alta temperatura para un control preciso en soldadura y desoldadura.
- Cabezal de calentamiento móvil con desplazamiento horizontal para una operación sencilla.
- Control PLC con ordenador industrial integrado y pantalla táctil de gran tamaño.
- Visualización en tiempo real de perfiles de temperatura, con capacidad para guardar y analizar múltiples perfiles.
- Control preciso de temperaturas en calefactores de aire caliente superiores e inferiores.
- Zona de calefacción infrarroja con temperatura constante en la parte inferior para mayor seguridad y fiabilidad.
- Soportes microajustables para el marco de soldadura BGA que evitan hundimientos locales.
- Flujo cruzado potente para enfriar el área de calentamiento inferior.
- Alarma sonora al finalizar soldadura o desoldadura y aspiración manual ajustable para la extracción de BGA.
- Soportes ajustables para posicionar PCB con facilidad y rapidez, compatibles con accesorios especiales para placas aleadas.
- Boquillas de gas caliente de aleación intercambiables según necesidades específicas.
- Diseño integrado de máquina y chasis que ahorra espacio.
- Actualización de software vía USB para perfiles automáticos futuros.
Especificaciones técnicas
- Compatibilidad con PCB hasta 430x350 mm.
- Compatibilidad con chips de dimensiones máximas 55x55 mm y mínimas 7x7 mm.
- Peso máximo soportado: 80 gramos.
- Potencia de operación: 400 W.
- Calentador principal: 800 W.
- Calentador inferior: 800 W.
- Calentador inferior adicional: 2400 W.
- Dimensiones: 650x500x600 mm.
- Peso total: 36 kg.
- Requisitos eléctricos: AC 220V, 4KW.
Contenido del paquete
- 1x Estación Shuttle Star RW-SP360C BGA Rework Station.
- 5x Boquillas (44, 41, 38, 34, 31).
- 1x Caja de herramientas.
- 1x Juego de llaves hexagonales.
- 1x Clip.
- 1x Cepillo.
- 1x Boquilla de succión.
- 1x Placa de aluminio.
- 2x Boquillas de aluminio (grande y pequeña).
- 1x Cable de temperatura.
- 1x Tela resistente a altas temperaturas.
- 1x Manual de usuario.
Usos típicos y compatibilidad
Esta estación es ideal para técnicos y profesionales que realizan reballing y reparación de componentes BGA en placas electrónicas. Su diseño y características la hacen compatible con una amplia variedad de placas y chips, facilitando trabajos de precisión en electrónica avanzada.
Gracias a su control avanzado y perfiles personalizables, es adecuada para entornos de producción y reparación que requieren alta fiabilidad y repetibilidad en procesos de soldadura.
- Control preciso de temperatura para soldadura y desoldadura BGA
- Cabezal de calentamiento móvil con desplazamiento horizontal
- Pantalla táctil de 7.2 pulgadas con visualización en tiempo real
- Perfilado y almacenamiento ilimitado de perfiles de temperatura
- Soportes microajustables para evitar hundimientos locales
- Flujo cruzado potente para enfriamiento eficiente
- Alarma sonora y aspiración manual ajustable
- Compatibilidad con PCB hasta 430x350 mm y chips de 7x7 a 55x55 mm
- Potencia total de operación 400W, con calentadores de hasta 2400W
- Diseño compacto e integrado que ahorra espacio
Preguntas y respuestas de clientes
Quins avantatges ofereix el sistema de control per ordinador amb pantalla tàctil respecte als models analògics d’estacions BGA?
El control per ordinador amb pantalla tàctil permet gestionar perfils de temperatura precisos, emmagatzemar i comparar múltiples corbes tèrmiques i millorar la repetibilitat del procés. A diferència dels models analògics, ofereix més precisió en la soldadura/desoldadura i redueix el risc d’errors humans en operar i supervisar en temps real.
Quins requisits d’energia elèctrica, connectivitat i compatibilitat de boquilles requereix l’estació SP360C V3 per funcionar adequadament?
Funciona amb 220 V CA (±10 %), 50/60 Hz i requereix una presa de corrent que suporti almenys 2,5 kW de càrrega. Les boquilles són intercanviables i compatibles amb el sistema modular Shuttle Star, però és recomanable validar el diàmetre abans de comprar recanvis d’altres fabricants.
Com es fa el manteniment preventiu i quina és la vida útil estimada dels components principals de l’estació?
El manteniment inclou la neteja regular de boquilles i filtres, la revisió de connexions elèctriques i una lubricació lleugera de les guies mòbils. Els escalfadors solen tenir una vida útil de 6.000 a 10.000 hores, depenent de l’ús. El display i el PLC solen superar els 5 anys en condicions normals de laboratori o taller.
L’estació compleix normatives internacionals de seguretat i protecció ESD per al seu ús en laboratoris d’electrònica?
Sí, aquesta estació ha estat dissenyada tenint en compte normatives com CE per a seguretat elèctrica i recomanacions ESD pertinents per a equips de rework, tot i que es recomana verificar amb el fabricant la disponibilitat de certificacions específiques segons el país d’ús.
What advantages does the computer control system with touchscreen offer over analogue BGA station models?
The computer control system with touchscreen allows precise temperature profiles to be managed, multiple thermal curves to be stored and compared, and process repeatability to be improved. Unlike analogue models, it offers greater precision in soldering/desoldering and reduces the risk of human error when operating and monitoring in real time.
What power supply, connectivity and nozzle compatibility requirements does the SP360C V3 station need to operate properly?
It operates on 220 V AC (±10%), 50/60 Hz and requires a mains socket capable of supporting at least 2.5 kW of load. The nozzles are interchangeable and compatible with the Shuttle Star modular system, but it is advisable to check the diameter before buying spare parts from other manufacturers.
How is preventive maintenance carried out and what is the estimated service life of the station's main components?
Maintenance includes regular cleaning of nozzles and filters, checking electrical connections and light lubrication of moving guides. Heaters usually have a service life of 6,000 to 10,000 hours, depending on use. The display and PLC usually last more than 5 years under normal workshop or laboratory conditions.
Does the station comply with international safety and ESD protection standards for use in electronics laboratories?
Yes, this station has been designed in line with standards such as CE for electrical safety and relevant ESD recommendations for rework equipment, although it is advisable to check with the manufacturer for the availability of specific certifications depending on the country of use.
What advantages does the computer-controlled touchscreen system offer compared with analogue BGA station models?
The computer-controlled touchscreen system allows precise temperature profiles to be managed, multiple thermal curves to be stored and compared, and process repeatability to be improved. Unlike analogue models, it offers greater precision in soldering/desoldering and reduces the risk of human error when operating and monitoring in real time.
What power, connectivity and nozzle compatibility requirements does the SP360C V3 station need to operate properly?
It operates on 220 V AC (±10%), 50/60 Hz and requires a power socket capable of supporting at least 2.5 kW load. The nozzles are interchangeable and compatible with the Shuttle Star modular system, but it is advisable to check the diameter before buying replacement parts from other manufacturers.
