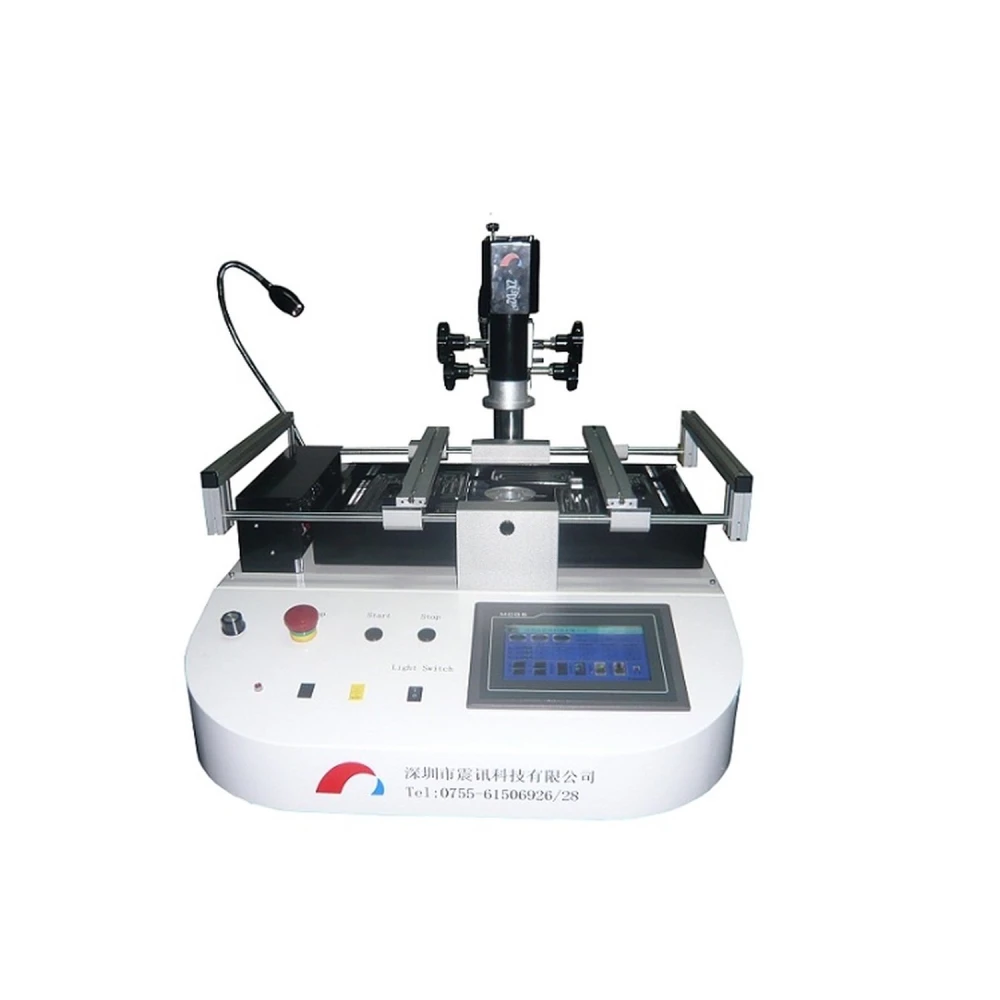

Estación reballing Zhenxun ZX-D2 para soldadura BGA profesional
Marca: ZHENXUN
IVA incluido (Sin IVA: 1.450,00€)
La estación reballing Zhenxun ZX-D2 es una herramienta profesional diseñada para el reballing y la reparación de componentes BGA en placas de circuito impreso (PCB). Esta estación destaca por su sistema de control de temperatura avanzado y su diseño robusto, que garantiza precisión y estabilidad durante el proceso de soldadura.
Características principales:
- Interfaz de usuario con PLC que muestra la temperatura real de tres zonas y permite exportar perfiles de temperatura.
- Tres zonas de temperatura independientes: calentador superior y inferior con aire caliente, y una zona de pre-calentamiento por infrarrojos.
- Control de temperatura en 9 segmentos ascendentes y descendentes, con capacidad para almacenar hasta 40 perfiles de temperatura.
- Sistema PID independiente para cada zona, asegurando un control más estable y preciso del proceso de calentamiento.
- Soporte en la zona de calentamiento inferior e infrarroja para evitar la deformación de la zona de soldadura.
- Ventilador de enfriamiento tras la soldadura para asegurar un acabado óptimo en la placa PCB.
- Protección por contraseña para los parámetros del perfil de temperatura, garantizando seguridad y control.
- Incluye diversas boquillas de aire caliente en varios tamaños, con opción a personalización según requisitos específicos.
- Bomba de vacío integrada, eliminando la necesidad de fuentes de gas externas.
Especificaciones técnicas:
- Tamaño máximo de PCB: 500 × 300 mm
- Grosor de PCB: 0.1 a 5 mm
- Control de temperatura: Termopar tipo K con control PID en circuito cerrado
- Modo de posicionamiento de PCB: Exterior
- Precalentamiento inferior: Infrarrojo de 2400W
- Calentadores principales (superior e inferior): Aire caliente de 800W + 800W
- Fuente de alimentación: Monofásica 220V, 50/60Hz, 4.0KVA
- Dimensiones: 650 × 700 × 550 mm
- Peso aproximado: 47 kg
Usos típicos:
Esta estación es ideal para técnicos y profesionales que trabajan en la reparación y mantenimiento de placas electrónicas con componentes BGA. Su capacidad para controlar con precisión la temperatura en múltiples zonas la hace adecuada para procesos de reballing, soldadura y desoldadura, garantizando resultados de alta calidad y minimizando el riesgo de daños en las placas.
Compatibilidad:
Compatible con placas PCB de tamaño y grosor especificados, y adecuada para una amplia variedad de componentes BGA. La bomba de vacío integrada facilita el manejo sin necesidad de equipos adicionales de gas.
- Interfaz PLC con control y visualización de temperatura en tres zonas
- Tres zonas de calentamiento independientes: aire caliente y pre-calentamiento infrarrojo
- Almacenamiento de hasta 40 perfiles de temperatura con control PID
- Soporte para evitar deformación en zona de soldadura
- Ventilador de enfriamiento para mejorar el acabado de la soldadura
- Bomba de vacío integrada, sin necesidad de fuentes de gas externas
- Incluye múltiples boquillas de aire caliente, personalizables
- Capacidad para placas PCB hasta 500×300 mm y grosor de 0.1 a 5 mm
- Fuente de alimentación monofásica 220V, 4.0KVA
- Dimensiones compactas y peso aproximado de 47 kg
Preguntas y respuestas de clientes
Quins avantatges ofereix el sistema de control per zones independents respecte a estacions de reballing d’una sola zona?
La Zhenxun ZX-D3 compta amb tres zones d’escalfament controlades de manera independent (superior, inferior i preescalfament per infrarojos), cosa que permet una gestió tèrmica més precisa. Això redueix l’estrès tèrmic i el risc de danys en PCB o components, i ofereix més flexibilitat per ajustar perfils tèrmics en diferents treballs. En comparació, els sistemes d’una sola zona poden presentar variacions de temperatura menys controlades, augmentant el risc de defectes en soldadures BGA.
Quines són les dimensions màximes del PCB que admet l’estació i quines limitacions pràctiques es poden trobar?
L’estació admet PCB de fins a 500 mm de llarg per 300 mm d’ample, i un gruix entre 0,1 i 5 mm. Cal tenir en compte l’espai addicional necessari per al maneig i l’alineació; a més, treballar al límit màxim pot dificultar l’accés visual i augmentar la inèrcia tèrmica, per la qual cosa en plaques grans es recomana optimitzar els perfils de temperatura i utilitzar accessoris de suport.
Quin tipus d’alimentació elèctrica requereix i quines consideracions d’instal·lació elèctrica s’han de tenir en compte?
Funciona amb alimentació monofàsica de 220 V, 50/60 Hz, i un consum màxim de 4,0 kVA. És essencial assegurar-se que la instal·lació elèctrica suporti el corrent nominal (~18,2 A), preferiblement amb línia dedicada i proteccions contra sobrecàrrega. No és apta per a xarxes elèctriques amb tensió diferent, tret d’utilitzar transformadors adequats.
Quins protocols de manteniment es recomanen per a l’estació i quant afecta això la seva vida útil?
El manteniment bàsic inclou la neteja regular dels broquets i filtres d’aire, la revisió del sistema de buit i la verificació periòdica de la calibració dels termoparells PID. El compliment d’aquests protocols minimitza el desgast prematur i ajuda a mantenir la precisió tèrmica, allargant la vida útil de la màquina i reduint incidències durant el reballing.
Quins mecanismes de seguretat incorpora l’estació i compleix alguna normativa reconeguda?
Inclou protecció per contrasenya en paràmetres crítics, refrigeració automàtica posterior al cicle de soldadura i aïllament tèrmic en zones de contacte. No s’especifica certificació CE, UL ni altres normatives internacionals en la documentació proporcionada; per a entorns industrials subjectes a inspecció normativa, pot ser necessària una verificació addicional del fabricant o del distribuïdor.
What advantages does independent three-zone control offer compared with single-zone reballing stations?
Independent control of three zones (top, bottom and IR preheating) allows more precise and even heating, reducing thermal stress on the PCB and minimising the risk of damage or component warping. By comparison, single-zone stations usually have greater thermal variation and less adaptability for complex or multilayer parts.
What are the exact dimensions and weight of the Zhenxun ZX-D2, and what exactly is included in the box?
The Zhenxun ZX-D2 measures 650 mm long, 700 mm wide and 550 mm high; its approximate weight is 47 kg. It normally includes the station, a set of hot air nozzles in different sizes, PCB supports and a user manual. The availability of specific accessories may vary by distribution.
What electrical requirements does the station need to operate correctly, and what tolerances does it offer in terms of voltage and frequency?
The station operates on single-phase 220 V AC supply, accepts 50/60 Hz frequencies and requires a maximum power of 4.0 kVA. Its components tolerate small typical mains variations (±10% voltage), but a stable supply is recommended to avoid heating errors.
What is the recommended regular maintenance to ensure thermal stability and reliable operation of the station?
It is recommended to clean the air nozzles regularly, check the filter and fan condition, and carry out K-type sensor calibrations according to use. Checking cable connections and ensuring there are no obstructions in the ventilation areas guarantees stable thermal ramps and extends the equipment's service life.
Is there compatibility or any limitations when working with PCBs of different thicknesses, and what ranges are supported?
The ZX-D2 can work with PCBs between 0.1 mm and 5 mm thick, covering most consumer and professional boards. The supports and thermal curve need to be adjusted for extreme thicknesses, and you should ensure that the dimensions (up to 500 × 300 mm) do not exceed the usable area.
