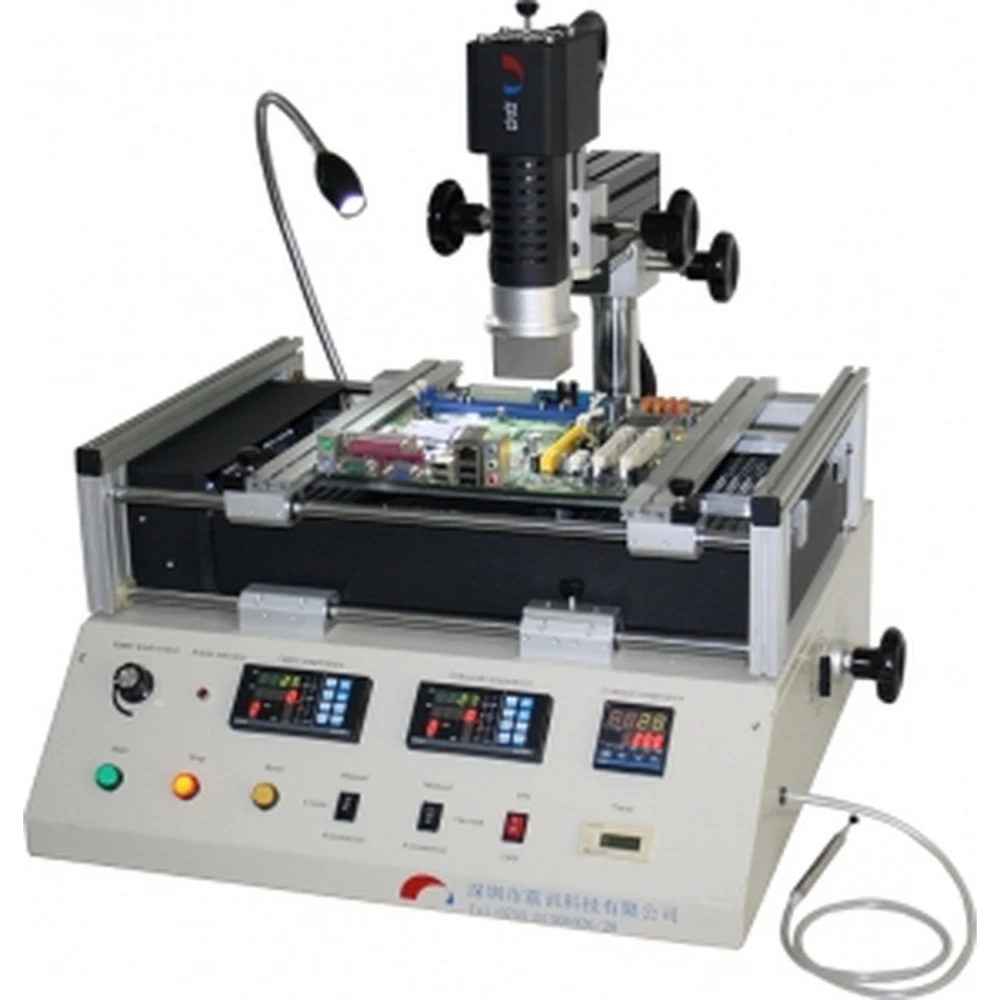

Estación reballing Zhenxun ZX-C2: precisión profesional para BGA
Marca: ZHENXUN
IVA incluido (Sin IVA: 1.200,00€)
La Estación Reballing Zhenxun ZX-C2 es una herramienta profesional diseñada para el reballing y reparación de componentes BGA en placas PCB. Su sistema avanzado de control térmico independiente en tres zonas garantiza una precisión excepcional durante el proceso de soldadura y desoldadura, ofreciendo resultados fiables y de alta calidad.
Características clave:
- Control de temperatura independiente en tres zonas para un ajuste más preciso.
- Calentadores superior e inferior fabricados con materiales de alta calidad que regulan con exactitud el flujo y la temperatura del aire caliente.

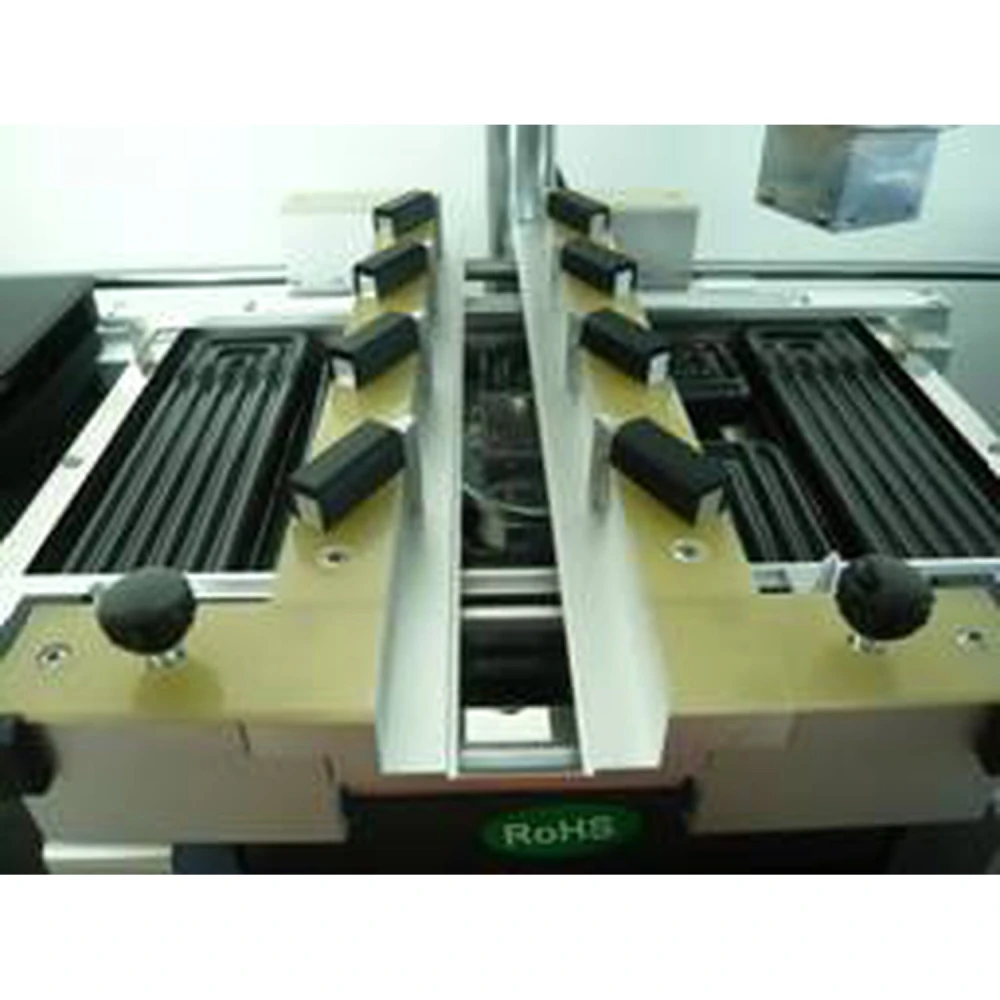

- Placa de calentamiento por infrarrojos para pre-calentamiento eficiente.
- Control de temperatura segmentado en 8 niveles para subida y bajada, con capacidad para almacenar hasta 10 curvas de temperatura personalizadas.
- Protección contra sobretemperatura en las primeras dos zonas para evitar daños en la placa.
- Ventilador de gran volumen para enfriamiento rápido posterior a la soldadura, previniendo deformaciones en la PCB.
- Zona de temperatura ajustable en múltiples direcciones y rotación de 360 grados para facilitar la operación.
- Boquillas de aire caliente intercambiables y rotativas para adaptarse a diferentes tamaños y tipos de componentes.

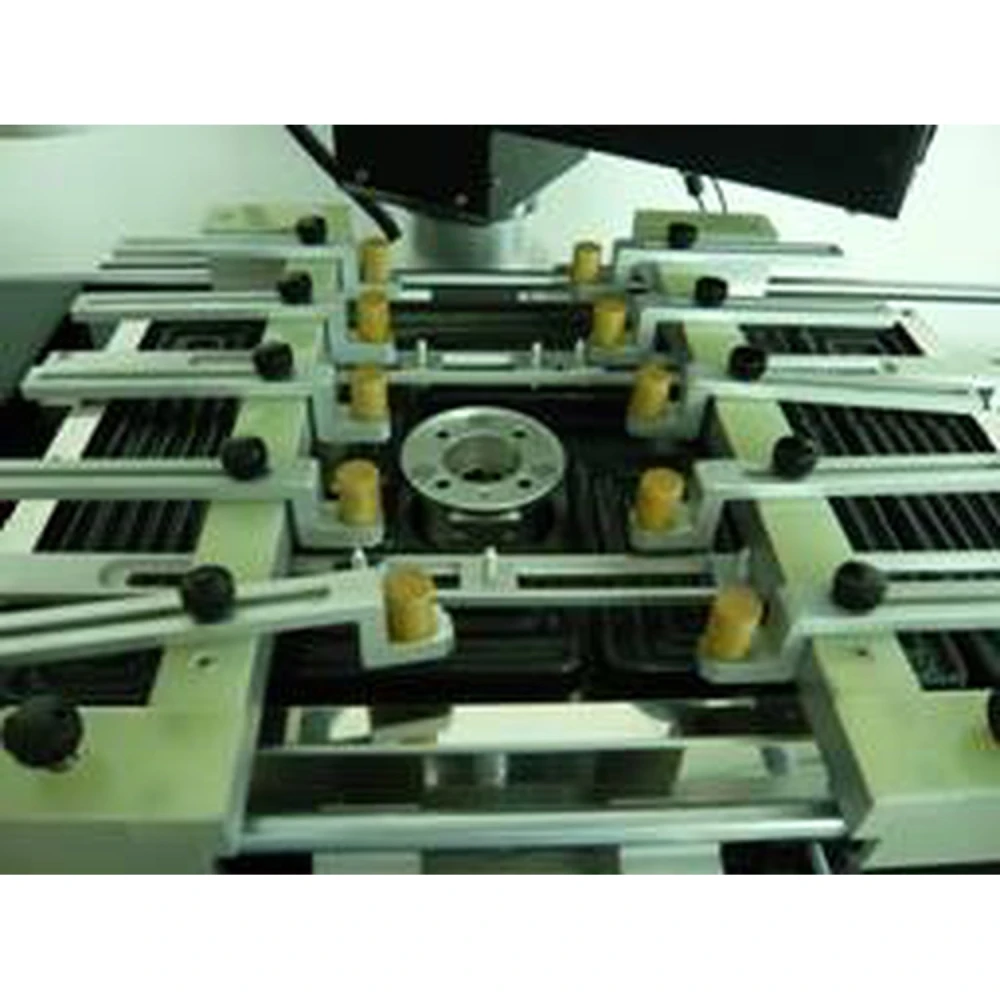

- Mandíbulas ajustables para evitar colisiones con componentes durante el proceso.
- Soporte resistente a altas temperaturas para proteger la posición de trabajo.
- Alarma sonora tras la finalización del proceso de soldadura o desoldadura.
- Bolígrafo de succión con vacío manual para manipulación segura y cómoda de los BGA.
Especificaciones técnicas:
- Tamaño máximo de PCB: 330 × 320 mm
- Grosor de PCB: 0.1 a 5 mm
- Control de temperatura: Termopar tipo K con control PID en circuito cerrado
- Modo de posicionamiento PCB: Externo
- Precalentamiento inferior: Infrarrojo de 2400W
- Calentadores principales (superior + inferior): Aire caliente 800W + 800W
- Fuente de alimentación: Monofásica 220V, 50/60Hz, 4.0KVA
- Dimensiones: 550 × 530 × 550 mm
- Peso aproximado: 37 kg
Usos típicos: Esta estación es ideal para técnicos y profesionales que realizan reparaciones y mantenimiento de placas electrónicas con componentes BGA, CBGA y otros tipos de encapsulados. Su diseño permite trabajar con placas de diferentes tamaños y espesores, facilitando la reparación en sectores como telecomunicaciones, informática y electrónica industrial.
Compatibilidad: Compatible con una amplia variedad de PCBs y componentes BGA, incluyendo grandes BGA y CBGA. Su sistema de ajuste y boquillas intercambiables permite adaptarse a distintos requerimientos de trabajo.
Actualmente el producto se encuentra fuera de stock. Recomendamos consultar alternativas o contactar con nuestro equipo para recibir asesoramiento personalizado.
- Control térmico independiente en tres zonas para máxima precisión
- Calentadores superior e inferior con regulación exacta de temperatura y flujo de aire
- Placa de calentamiento por infrarrojos para pre-calentamiento eficiente
- Almacenamiento de hasta 10 curvas de temperatura personalizadas
- Protección contra sobretemperatura en zonas principales
- Ventilador de alta capacidad para enfriamiento rápido y seguro del PCB
- Zona de temperatura ajustable y rotativa 360° para mayor comodidad
- Boquillas de aire caliente intercambiables y rotativas
- Mandíbulas ajustables para evitar daños en componentes
- Bolígrafo de succión manual para manipulación segura de BGA
Preguntas y respuestas de clientes
Quins beneficis ofereix el sistema de control de temperatura de tres zones independents a l’estació de reballing Zhenxun ZX-C2 davant d’estacions d’una sola zona?
El sistema de tres zones independents permet un control més precís i gradual de l’escalfament en diferents àrees de la PCB, reduint el risc de deformació del substrat i de sobreescalfament de components sensibles. Això es tradueix en una millor qualitat de retraball BGA i una menor probabilitat de danys per temperatura, davant de sistemes d’una sola zona on la calor és menys dirigida.
Quines són les dimensions i el pes de l’estació, així com la mida màxima de PCB que admet?
La Zhenxun ZX-C2 admet PCB de fins a L330 × W320 mm i gruixos de 0,1 a 5 mm. El pes i les dimensions externes de l’estació no s’especifiquen a la documentació principal, però solen rondar els 30-40 kg i dimensions aproximades de 60 × 50 × 50 cm. Es recomana consultar el manual detallat del fabricant si la mida és crítica per al vostre entorn de treball.
La Zhenxun ZX-C2 requereix alguna configuració elèctrica especial o és compatible amb voltatges estàndard?
Aquest model normalment funciona a 220 V~240 V AC, 50/60 Hz, estàndard per a la majoria de tallers europeus i llatinoamericans. El consum típic està entre 3.000 i 4.000 W. És fonamental verificar la compatibilitat de voltatge abans de connectar-la, especialment en regions amb xarxes de 110 V, on caldria un transformador adequat.
Quins procediments de manteniment es recomanen per assegurar la durabilitat i l’exactitud tèrmica de l’estació?
Es recomana la neteja regular dels broquets i de les zones de ventilació, la calibració periòdica dels termoparells (K) i la revisió anual de l’electrònica de control. És important evitar l’acumulació de pols que afecti els ventiladors i comprovar possibles fuites de calor. Aquestes accions mantenen la precisió tèrmica i prolonguen la vida útil de l’equip.
Hi ha compatibilitat o limitacions per treballar amb PCB de diferents gruixos i quins marges s’admeten?
La ZX-D2 permet treballar amb PCB d’entre 0,1 mm i 5 mm de gruix, cobrint la majoria de plaques de consum i professionals. Cal ajustar els suports i la corba tèrmica per a gruixos extrems i assegurar-se que les dimensions (fins a 500 × 300 mm) no superin l’àrea útil.
What benefits does the three independent temperature zone control system in the Zhenxun ZX-C2 reballing station offer compared with single-zone stations?
The three independent zones allow more precise and gradual heating across different areas of the PCB, reducing the risk of substrate warping and overheating sensitive components. This results in higher-quality BGA rework and a lower likelihood of temperature-related damage, compared with single-zone systems where heat is less targeted.
What are the station's dimensions and weight, and what is the maximum PCB size it supports?
The Zhenxun ZX-C2 supports PCBs up to L330 × W320 mm and thicknesses from 0.1 to 5 mm. The weight and external dimensions of the station are not specified in the main documentation, but they are usually around 30-40 kg and approximately 60 × 50 × 50 cm. It is recommended to consult the manufacturer's detailed manual if size is critical for your workspace.
Does the Zhenxun ZX-C2 station require any special electrical setup, or is it compatible with standard voltages?
This model normally operates at 220 V~240 V AC, 50/60 Hz, standard for most European and Latin American workshops. Typical power consumption is between 3,000 and 4,000 W. It is essential to check voltage compatibility before connecting it, especially in regions with 110 V mains, where a suitable transformer would be required.
What maintenance procedures are recommended to ensure the station's durability and thermal accuracy?
Regular cleaning of nozzles and ventilation areas, periodic calibration of K thermocouples and an annual inspection of the control electronics are recommended. It is important to avoid dust build-up that could affect the fans and to check for possible heat leaks. These actions maintain thermal accuracy and extend the equipment's service life.
How does the ZX-C2 compare in thermal accuracy and programmable profile capability with similar stations from other brands?
The ZX-C2 stands out by offering 8 ramp segments and 8 soak segments per zone, with storage for up to 10 thermal profiles, thanks to its PID control via K thermocouple. This is competitive within the mid-to-high range of stations. Compared with competitors such as ACHI or Quick, the ZX-C2 offers comparable control, although some very high-end alternatives may include more sensor zones or advanced PC monitoring software.
