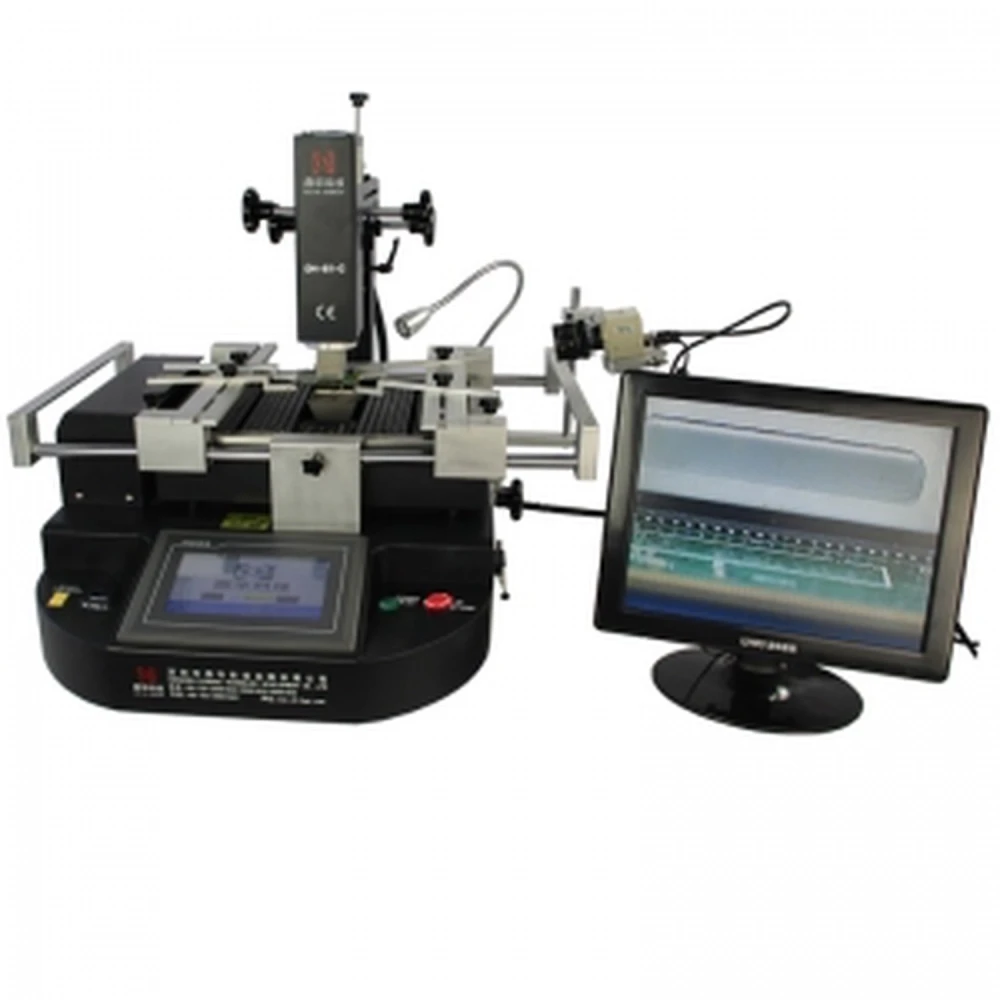

Estación Reballing Dinghua DH-B1-C con control táctil y tres calentadores independientes
Marca: DINGHUA
IVA incluido (Sin IVA: 1.199,00€)
La Estación Reballing Dinghua DH-B1-C es un equipo profesional diseñado para la reparación y reballing de componentes BGA con alta precisión y eficiencia. Cuenta con tres calentadores independientes que combinan aire caliente e infrarrojos para un calentamiento uniforme y controlado, asegurando resultados óptimos en cada proceso.
Características principales
- Calentamiento combinado: Tres calentadores independientes: aire caliente superior de 800W, aire caliente inferior de 1200W e infrarrojo de 2700W.

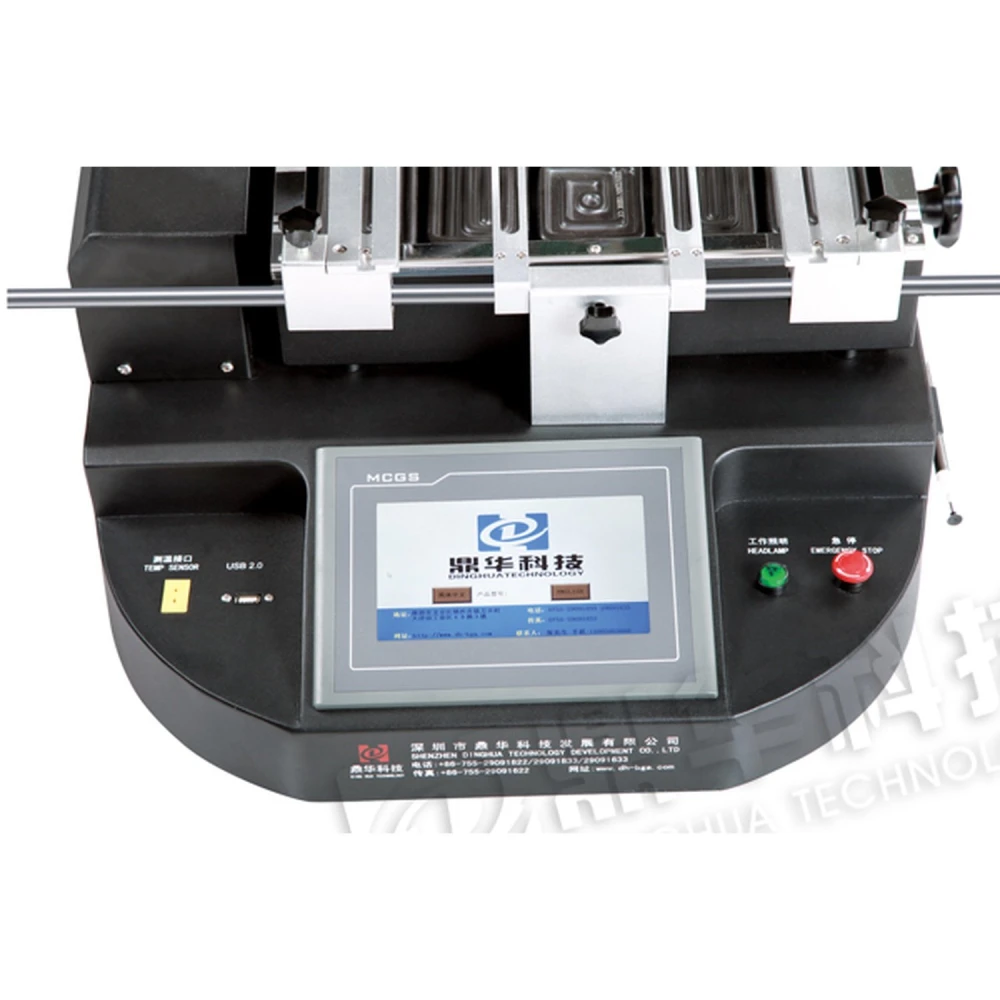

- Control avanzado: Pantalla táctil HD con control PLC que permite configurar hasta 8 segmentos de calentamiento, enfriamiento y temperatura constante.
- Ventilador potente: Ventilador de flujo cruzado que enfría rápidamente la placa PCB y evita deformaciones.

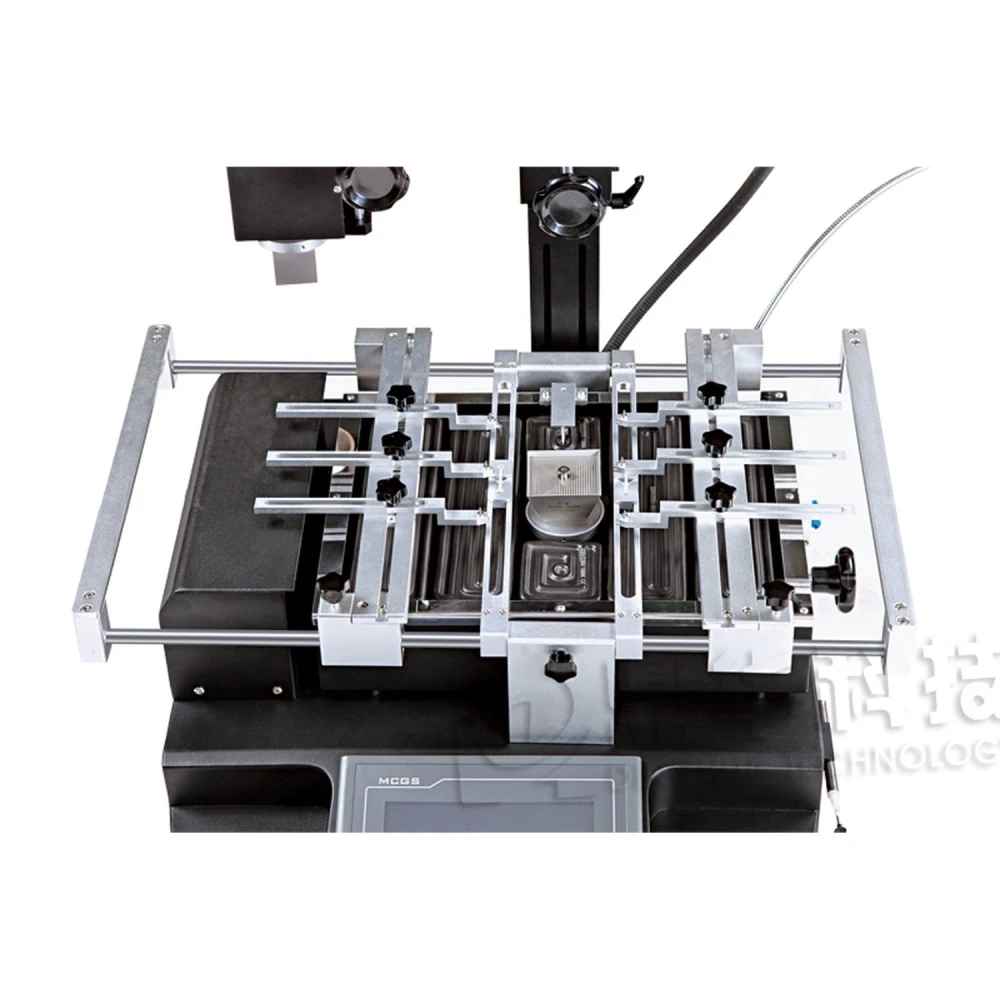

- Posicionamiento preciso: Soporte V-groove ajustable en cualquier dirección con fijación universal externa para todo tipo de placas.
- Control de temperatura: Termopar tipo K con control en circuito cerrado y precisión de ±2 grados.
- Compatibilidad: Soporta placas PCB de tamaño máximo 500x400 mm y mínimo 22x22 mm, con chips BGA de hasta 180x80 mm y espaciamiento mínimo de 0.15 mm.
- Seguridad y certificación: Certificación CE, interruptor de emergencia y apagado automático en caso de incidencias.

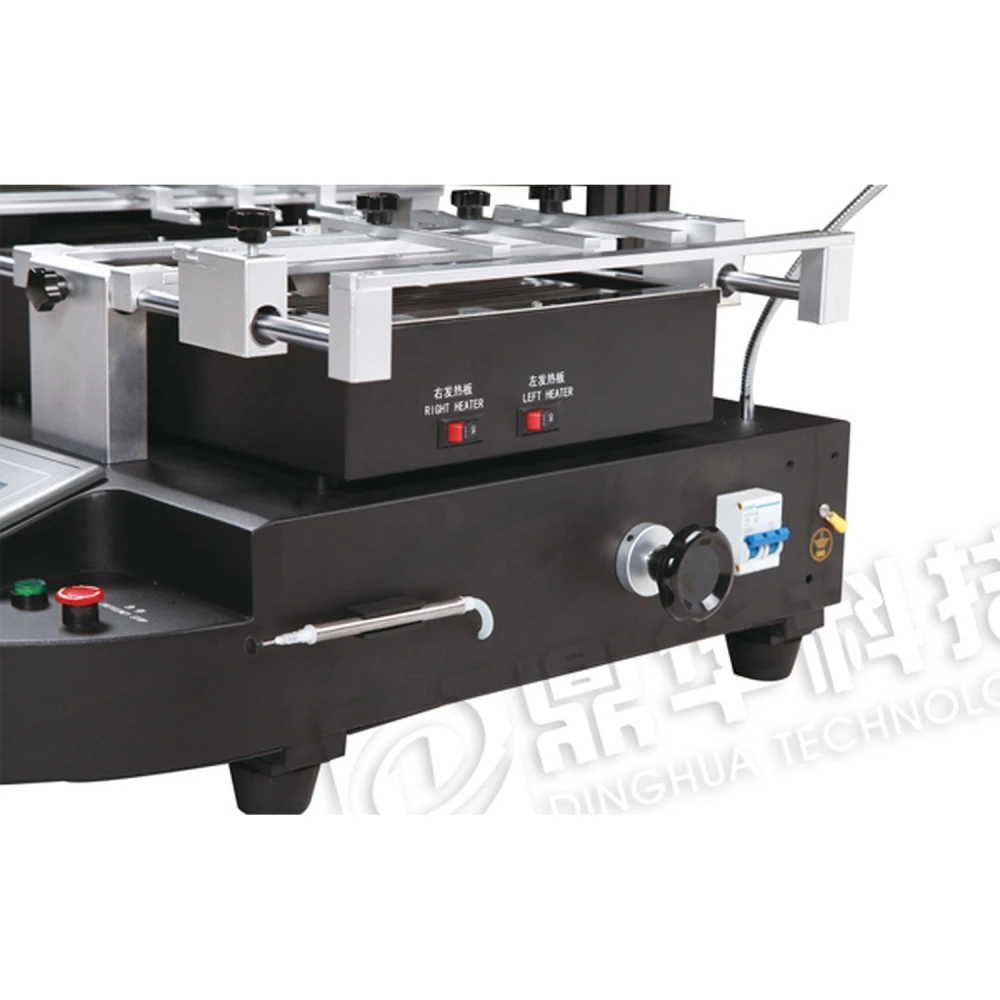

- Funciones adicionales: Sistema de alarma sonora antes de finalizar el desoldado y soldado, cámara de alta resolución y monitor integrado.
Especificaciones técnicas
- Potencia total: 4800W
- Alimentación: AC220V ±10%, 50/60Hz
- Dimensiones: 800 mm (alto) x 900 mm (ancho) x 950 mm (profundidad)
- Peso neto: 45 kg
- Sensor de temperatura externo: 1
Usos típicos
Esta estación es ideal para técnicos y profesionales que requieren realizar reballing, soldadura y reparación de chips BGA en placas electrónicas con alta precisión y rapidez. Su control avanzado y funciones de seguridad la hacen adecuada para entornos industriales y talleres especializados.
Compatibilidad
Compatible con una amplia variedad de placas PCB y chips BGA, la Dinghua DH-B1-C se adapta a diferentes tamaños y configuraciones gracias a su soporte ajustable y control de temperatura preciso.
- Tres calentadores independientes: aire caliente superior (800W), aire caliente inferior (1200W) e infrarrojo (2700W).
- Pantalla táctil HD con control PLC para configurar perfiles de temperatura ilimitados.
- Ventilador de flujo cruzado para enfriamiento rápido y prevención de deformaciones.
- Soporte V-groove ajustable para posicionamiento preciso de placas PCB.
- Control de temperatura con termopar tipo K y precisión de ±2°C.
- Compatible con placas PCB de hasta 500x400 mm y chips BGA hasta 180x80 mm.
- Sistema de alarma sonora antes de finalizar procesos de soldado y desoldado.
- Certificación CE con interruptor de emergencia y apagado automático.
Preguntas y respuestas de clientes
Quins avantatges ofereix la combinació de calefacció per aire calent i per infrarojos a l’estació reballing Dinghua Dh-B1-C?
La combinació d’aire calent i calefacció per infrarojos permet un control tèrmic més precís i adaptable segons el tipus de PCB i xip. L’aire calent facilita l’enfocament localitzat, mentre que l’infraroig ajuda a escalfar tota l’àrea inferior de la placa, reduint el risc de deformacions i punts freds. Això millora l’eficiència del procés de reballing i redueix defectes per estrès tèrmic.
Quines són les dimensions físiques, el pes i el contingut de la caixa en adquirir l’estació?
L’estació Dinghua Dh-B1-C fa 800 mm de profunditat, 900 mm d’amplada i 950 mm d’alçada, amb un pes net de 45 kg. Típicament inclou la pròpia estació, un joc de broquets ajustables, suport universal per a PCB, sensor de temperatura extern, accessoris de fixació i manual d’usuari. És recomanable confirmar l’inventari exacte amb el distribuïdor.
És compatible amb totes les plaques i xips BGA, i quins límits físics admet?
Aquesta estació admet plaques de circuit imprès (PCB) amb mida màxima de 500 x 400 mm i mínima de 22 x 22 mm. Admet xips BGA des de 2 x 2 mm fins a 80 x 80 mm, amb una separació mínima de xip de 0,15 mm, cosa que cobreix la majoria d’aplicacions electròniques estàndard i d’alta densitat, tot i que xips o plaques fora d’aquests rangs no seran compatibles.
Quin manteniment preventiu es recomana per assegurar la durabilitat i el funcionament òptim de l’estació?
Es recomana la neteja periòdica dels filtres d’aire i ventiladors, la verificació i substitució dels broquets si estan obstruïts o danyats, la revisió de les connexions elèctriques i la calibració del sensor tipus K per assegurar la precisió tèrmica. A més, cal comprovar l’absència de pols als components òptics de la càmera i el monitor, i utilitzar la funció d’apagat automàtic en situacions d’emergència.
Quines mesures de seguretat incorpora i quina certificació normativa compleix aquesta estació?
El model Dh-B1-C compta amb certificació CE europea, integra un interruptor d’emergència i un sistema d’apagat automàtic davant anomalies, així com alarmes acústiques abans d’acabar els cicles de soldadura i desoldadura. Aquestes mesures minimitzen els riscos de sobreescalfament i permeten una resposta ràpida davant incidents.
What advantages does the combination of hot air and infrared heating offer in the Dinghua Dh-B1-C reballing station?
The combination of hot air and infrared heating allows more precise and adaptable thermal control depending on the PCB and chip type. Hot air makes localised heating easier, while infrared helps heat the entire underside of the board, reducing the risk of warping and cold spots. This improves reballing efficiency and reduces defects caused by thermal stress.
What are the physical dimensions, weight and box contents when purchasing the station?
The Dinghua Dh-B1-C station measures 800 mm deep, 900 mm wide and 950 mm high, with a net weight of 45 kg. It typically includes the station itself, a set of adjustable nozzles, a universal PCB holder, an external temperature sensor, fixing accessories and a user manual. It is advisable to confirm the exact contents with the distributor.
Is it compatible with all PCB and BGA chips, and what physical limits does it support?
This station supports printed circuit boards (PCB) with a maximum size of 500 x 400 mm and a minimum of 22 x 22 mm. It accepts BGA chips from 2 x 2 mm up to 80 x 80 mm, with a minimum chip spacing of 0.15 mm, covering most standard and high-density electronic applications, although chips or boards outside these ranges will not be compatible.
What preventive maintenance is recommended to ensure durability and optimum performance of the station?
Periodic cleaning of the air filters and fans is recommended, along with checking and replacing nozzles if they are blocked or damaged, inspecting electrical connections and calibrating the K-type sensor to ensure thermal accuracy. It is also advisable to check for dust on the camera and monitor optical components, and to use the automatic shut-off function in emergency situations.
What safety measures does it include, and what certification does this station comply with?
The Dh-B1-C model has European CE certification, integrates an emergency switch and an automatic shut-off system in the event of anomalies, as well as audible alarms before the soldering and desoldering cycles finish. These measures minimise the risk of overheating and allow a rapid response to incidents.
