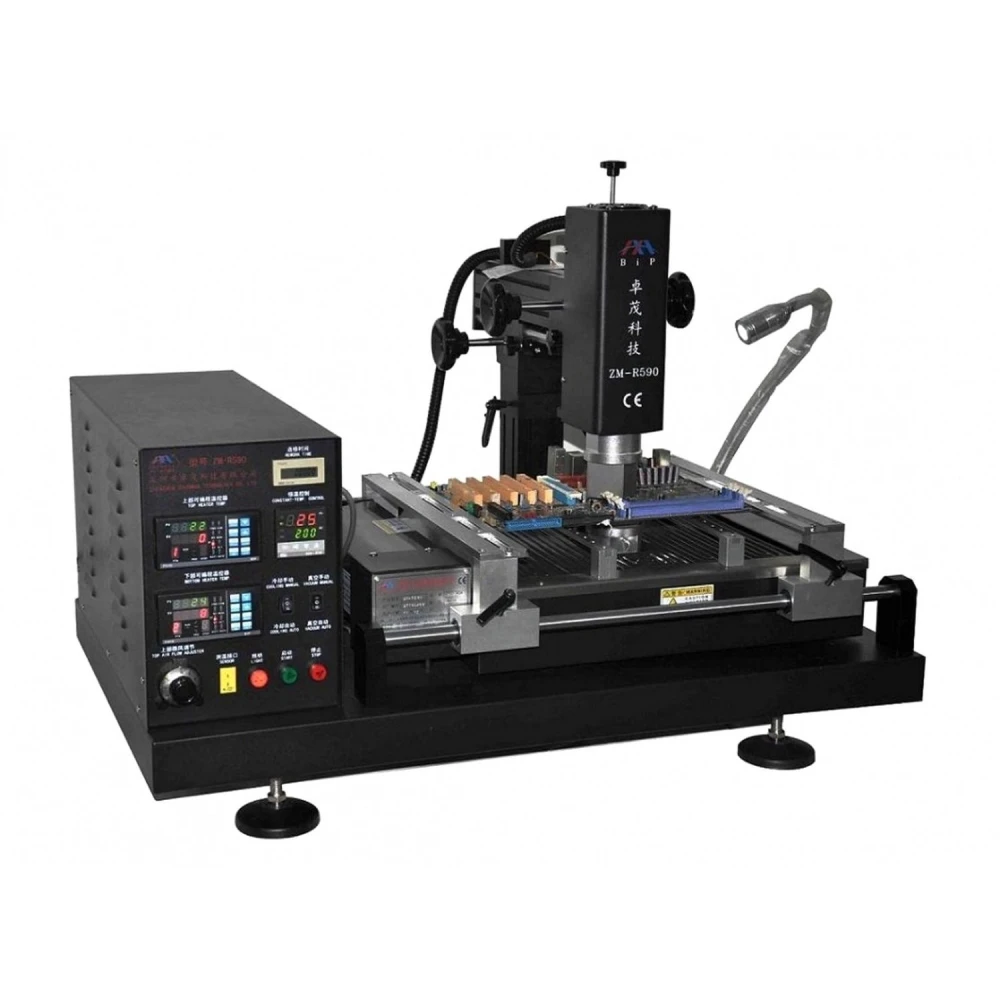

Estación Zhuomao ZM-R590 para soldadura y reballing BGA de alta precisión
Marca: Zhuomao
IVA incluido (Sin IVA: 1.500,00€)
La Estación Zhuomao ZM-R590 es una herramienta avanzada diseñada para profesionales en soldadura y reparación de dispositivos electrónicos. Esta estación destaca por su precisión y versatilidad, combinando tecnología de punta para ofrecer resultados óptimos en trabajos de reballing BGA y soldadura fina.
Cuenta con un sistema de deslizamiento lineal que permite ajustes precisos y posicionamiento rápido en los ejes X, Y y Z, garantizando una operación eficiente y exacta. Su controlador de temperatura de alta precisión incorpora un puerto serial para PC y un sensor externo, permitiendo la conexión con un software propietario para un control detallado y personalizado.
La estación dispone de tres zonas de calentamiento independientes: dos calentadores de aire caliente y una zona de precalentamiento por infrarrojos (IR), con control de temperatura dentro de ±3 °C. El calentador superior es ajustable libremente, mientras que el segundo puede moverse verticalmente. Además, el área IR permite ajustar el consumo de energía para adaptarse a diferentes necesidades de soldadura.
Entre sus accesorios, ofrece diversas boquillas de aire caliente que pueden rotar 360° y cuentan con imanes para una instalación y cambio fácil, incluso con opciones personalizadas. La estación utiliza un termopar tipo K importado de alta precisión con control en circuito cerrado y sistema automático de compensación de temperatura.
Para proteger las placas PCB durante el proceso, la estación incluye un soporte en forma de ranura en V con un accesorio flexible que evita deformaciones causadas por el calentamiento o enfriamiento. Es compatible con cualquier tamaño de paquete BGA, desde 20×20 mm hasta un máximo de 420×390 mm.
La eficiencia se mejora gracias a un potente ventilador de flujo cruzado que enfría rápidamente la placa PCB. Además, incorpora una bomba de vacío interna y una pluma de succión externa para recoger chips con rapidez y precisión. Al finalizar los procesos de desoldado y soldado, la estación emite alertas anticipadas para mayor seguridad y control.
Este equipo cuenta con certificación CE, incluye un botón de parada de emergencia y un dispositivo de protección automática contra apagado en caso de accidentes anormales, además de un control doble contra sobrecalentamiento para garantizar la seguridad del usuario y del equipo.
Especificaciones técnicas principales
- Potencia total: 4700W
- Calentador superior: 800W
- Calentadores inferiores: Segundo calentador 1200W, calentador IR 2700W
- Alimentación eléctrica: AC220V±10%, 50/60Hz
- Dimensiones: 810×500×690 mm
- Posicionamiento: Ranura en V con soporte ajustable y accesorio universal externo
- Control de temperatura: Sensor tipo K, circuito cerrado, precisión ±3°
- Tamaño de PCB compatible: De 20×20 mm a 420×390 mm
- Peso: 45 kg
Usos y compatibilidad
La Estación Zhuomao ZM-R590 es ideal para talleres electrónicos que requieren precisión en la soldadura y reparación de componentes BGA. Su diseño permite trabajar con una amplia variedad de tamaños de placas y paquetes, facilitando tareas de reballing, desoldado y soldado con control térmico avanzado. Es compatible con software propietario para un control detallado y se adapta a las necesidades de profesionales que buscan eficiencia y seguridad en sus procesos.
- Control de temperatura de alta precisión con sensor tipo K y circuito cerrado
- Tres zonas de calentamiento independientes: dos de aire caliente y una de infrarrojos
- Posicionamiento rápido y preciso en ejes X, Y, Z con sistema de deslizamiento lineal
- Soporte en V ajustable para proteger PCBs y adaptarse a distintos tamaños
- Potente ventilador de flujo cruzado para enfriamiento rápido
- Bomba de vacío integrada y pluma de succión externa para manipulación de chips
- Boquillas de aire caliente rotativas 360° con instalación magnética fácil
- Certificación CE con sistema de parada de emergencia y protección contra sobrecalentamiento
Preguntas y respuestas de clientes
Quins avantatges ofereix la triple zona d’escalfament (dues d’aire i una IR) respecte a estacions BGA convencionals?
L’Estació Zhuomao Zm-R590 incorpora dues zones d’escalfament per aire i una per infrarojos (IR), permetent un control optimitzat i segmentat del perfil tèrmic. Això facilita el rework de BGA de diferents mides i evita el sobreescalfament localitzat del PCB. En comparació amb models només d’aire, es redueix la deformació del PCB i millora la taxa d’èxit en soldadura i desoldadura.
Quines són les dimensions i el pes de l’estació? Què inclou el contingut de la caixa?
L’estació té dimensions aproximades de 880 mm (llarg) x 600 mm (ample) x 620 mm (alt) i un pes de 65 kg. El contingut de la caixa normalment inclou l’estació principal, jocs de broquets intercanviables, bomba de buit, bolígraf d’aspiració, accessoris de fixació PCB i manual d’usuari. Pot variar mínimament i puntualment segons el proveïdor.
Quins requisits d’electricitat i compatibilitat presenta la Zm-R590 per a la seva correcta instal·lació?
La Zm-R590 requereix una entrada de 230 V AC, 50/60 Hz, amb un consum màxim de 5500 W. És compatible amb PC per a monitoratge i control mitjançant port sèrie. És crucial assegurar presa de terra i proteccions elèctriques adequades; cal verificar la compatibilitat del port sèrie amb el sistema operatiu abans de la instal·lació.
Quin tipus de manteniment preventiu es recomana per allargar-ne la vida útil i evitar fallades freqüents?
És recomanable inspeccionar i netejar regularment els filtres, verificar l’estat dels broquets i revisar la calibració de termoparells i sensors. Cal evitar l’acumulació de pols a les zones de ventilació i comprovar anualment l’estat del sistema de buit. El manteniment adequat redueix incidències com errors de temperatura o fallades d’aspiració.
Quins sistemes de seguretat incorpora i quina normativa compleix l’estació per a ús en tallers professionals?
L’equip incorpora botó de parada d’emergència, apagat automàtic davant d’incidents, doble sistema de protecció contra sobreescalfament i alarmes visuals/sonores. Compta amb certificació CE, complint la normativa europea per a equips elèctrics de laboratori i tallers (seguretat elèctrica i compatibilitat electromagnètica).
What advantages does the triple heating zone (two air zones and one IR zone) offer compared with conventional BGA stations?
The Zhuomao Zm-R590 station incorporates two air heating zones and one infrared (IR) zone, allowing optimised, segmented control of the thermal profile. This makes BGA rework easier across different sizes and helps prevent localised overheating of the PCB. Compared with air-only models, PCB warping is reduced and the success rate for soldering and desoldering is improved.
What are the station's dimensions and weight? What is included in the box?
The station measures approximately 880 mm (length) x 600 mm (width) x 620 mm (height) and weighs 65 kg. The box contents normally include the main station, sets of interchangeable nozzles, a vacuum pump, a suction pen, PCB fixing accessories and a user manual. This may vary slightly depending on the supplier.
What electrical requirements and compatibility does the Zm-R590 have for correct installation?
The Zm-R590 requires a 230 V AC, 50/60 Hz input, with a maximum consumption of 5500 W. It is compatible with a PC for monitoring and control via serial port. It is crucial to ensure proper earthing and suitable electrical protection; check serial port compatibility with the operating system before installation.
What type of preventive maintenance is recommended to extend service life and avoid common faults?
It is advisable to inspect and clean the filters regularly, check the condition of the nozzles, and verify the calibration of thermocouples and sensors. Dust build-up in ventilation areas should be avoided, and the vacuum system should be checked annually. Proper maintenance reduces issues such as temperature errors or suction failures.
What safety systems does it include, and what standards does the station comply with for use in professional workshops?
The unit includes an emergency stop button, automatic shut-off in the event of incidents, a dual overheating protection system, and visual/audible alarms. It is CE certified, complying with European regulations for electrical equipment used in laboratories and workshops (electrical safety and electromagnetic compatibility).
