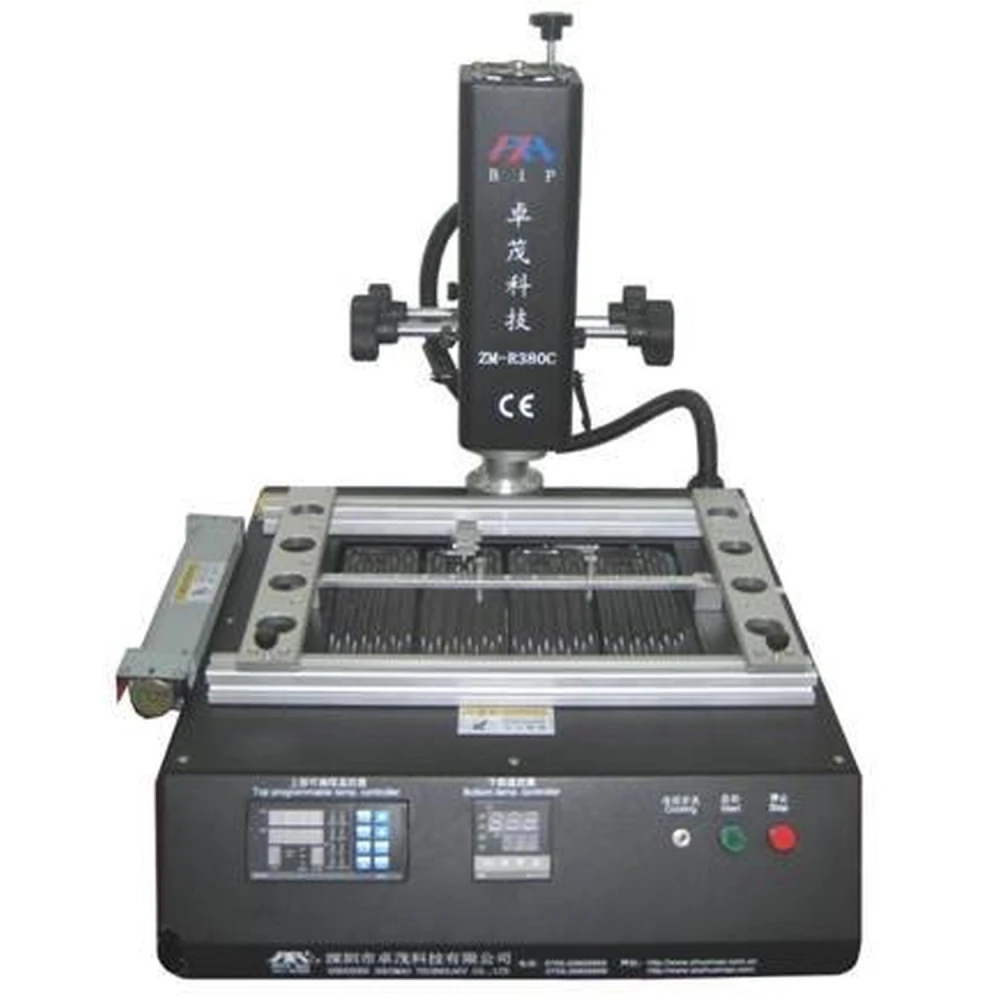

Estación Zhuomao ZM-R380C para soldadura y reballing BGA profesional
Marca: Zhuomao
IVA incluido (Sin IVA: 870,00€)
La Estación Zhuomao ZM-R380C es una herramienta profesional diseñada para procesos de soldadura y reballing BGA con alta precisión y fiabilidad. Esta estación combina un calentador inferior de infrarrojos y un calentador superior de aire caliente para un control térmico óptimo durante la desoldadura y soldadura de componentes BGA.
Fabricada con materiales importados de alta precisión, incluyendo sensores de temperatura, PLC y calentadores, la ZM-R380C garantiza un control exacto de los procesos térmicos, evitando daños en las placas PCB. Su termopar de tipo K de alta precisión permite una detección de temperatura con una precisión de ±3 grados, asegurando resultados consistentes.
Esta estación cuenta con una función de comunicación informática mediante un puerto serial integrado y una interfaz de temperatura externa, que permite controlar y supervisar el proceso desde un software especializado en PC. Además, los calentadores superior e inferior funcionan de forma independiente, facilitando un calentamiento adaptado a diferentes tipos de placas y componentes.
Para proteger la placa durante el proceso, la estación utiliza un soporte en forma de ranura en V con un accesorio flexible para posicionar la PCB de forma segura. Un ventilador de flujo cruzado proporciona un enfriamiento rápido que previene la deformación de la placa tras la soldadura.
Características técnicas principales:
- Potencia total: 3200W
- Calentador superior: 800W (aire caliente)
- Calentador inferior: Placa infrarroja de 2400W
- Alimentación eléctrica: AC 220V ± 10% - 50/60Hz
- Dimensiones: 480×550×530 mm
- Posicionamiento: Ranura en V con soporte ajustable y accesorio universal externo
- Control de temperatura: Termopar tipo K con circuito cerrado, calentamiento independiente
- Tamaño máximo de PCB: 320×270 mm; mínimo 20×20 mm
- Peso neto: 20 kg
Usos y compatibilidad
La estación Zhuomao ZM-R380C es ideal para técnicos y profesionales que trabajan en reparación electrónica, especialmente en la soldadura y reballing de componentes BGA en placas PCB. Su diseño permite manejar placas con alta capacidad térmica y requisitos de soldadura sin plomo, garantizando un proceso seguro y eficiente.
Gracias a su interfaz de control por computadora, es compatible con software especializado para monitorizar y ajustar parámetros en tiempo real, lo que facilita la integración en procesos industriales o talleres especializados.
Estado y recomendaciones
Actualmente, la Estación Zhuomao ZM-R380C se encuentra agotada. Recomendamos contactar con nuestro servicio de atención para consultar disponibilidad futura o alternativas similares en estaciones de soldadura y reballing BGA.
- Calentador inferior de infrarrojos de 2400W para un calentamiento uniforme
- Calentador superior de aire caliente de 800W con control independiente
- Control de temperatura con termopar tipo K y precisión de ±3 grados
- Soporte en V ajustable para posicionar PCB con accesorio universal
- Ventilador de flujo cruzado para enfriamiento rápido y protección de la PCB
- Comunicación por puerto serial para control desde PC mediante software
- Capacidad para placas PCB de hasta 320×270 mm y mínimo 20×20 mm
- Alimentación AC 220V ± 10% - 50/60Hz, peso neto 20 kg
Preguntas y respuestas de clientes
Quines són les dimensions i el pes de l'estació, i quins accessoris inclou la caixa?
L'estació Zhuomao Zm-R380c té dimensions aproximades de 525 mm x 500 mm x 530 mm i un pes proper als 48 kg. A la caixa s'inclouen la unitat principal, suport V-groove amb fixacions flexibles per a PCB, cables d'alimentació, sensors de temperatura i manual d'usuari. El contingut pot variar segons el distribuïdor; és recomanable confirmar-ho abans de la compra.
Quins requisits elèctrics i de connectivitat necessita per operar correctament?
L'estació requereix alimentació de 220 V AC, 50/60 Hz, amb una potència màxima total d'uns 4200 W. Inclou un port sèrie per a comunicació amb PC i una interfície de sensor de temperatura extern, cosa que facilita el control computaritzat i la monitorització avançada de perfils tèrmics.
Quin tipus de manteniment preventiu requereix per assegurar un funcionament òptim i allargar-ne la vida útil?
El manteniment bàsic consisteix en la neteja periòdica dels sistemes de ventilació i filtres, la revisió de connexions i cables, la comprovació dels sensors de temperatura i la prova funcional dels escalfadors. Es recomana recalibrar els sensors anualment i evitar l'acumulació de pols en components interns.
Quina tolerància de temperatura i precisió tenen els sensors per a processos de soldadura lead free?
Els sensors de la Zm-R380c presenten una precisió típica de ±2 °C en el rang operatiu de 0 a 400 °C, adequada per a processos lead free que requereixen treballar al voltant de 220–250 °C. Aquesta precisió compleix els estàndards industrials per a BGA rework exigents.
What are the station's dimensions and weight, and what accessories are included in the box?
The Zhuomao Zm-R380c measures approximately 525 mm x 500 mm x 530 mm and weighs around 48 kg. The box includes the main unit, V-groove support with flexible PCB fixtures, power cables, temperature sensors and the user manual. Contents may vary depending on the distributor; it is advisable to confirm before purchase.
What electrical and connectivity requirements does it need to operate correctly?
The station requires a 220 V AC, 50/60 Hz supply, with a maximum power of around 4200 W. It includes a serial port for PC communication and an external temperature sensor interface, which facilitates computerised control and advanced thermal profile monitoring.
What type of preventive maintenance is required to ensure optimum operation and extend service life?
Basic maintenance consists of periodic cleaning of the ventilation systems and filters, checking connections and cables, verifying the temperature sensors and function-testing the heaters. It is recommended to recalibrate the sensors annually and avoid dust build-up on internal components.
What temperature tolerance and accuracy do the sensors have for lead-free soldering processes?
The Zm-R380c sensors have a typical accuracy of ±2°C in the operating range of 0 to 400°C, which is suitable for lead-free processes that need to be worked at around 220–250°C. This accuracy meets industrial standards for demanding BGA rework.
What are the station dimensions and weight, and what accessories are included in the box?
The Zhuomao Zm-R380c measures approximately 525 mm x 500 mm x 530 mm and weighs around 48 kg. The box includes the main unit, V-groove support with flexible PCB fixtures, power cables, temperature sensors and user manual. Contents may vary by distributor; it is advisable to confirm before purchase.
What electrical and connectivity requirements does it need to operate correctly?
The station requires a 220 V AC, 50/60 Hz supply, with a maximum power of around 4200 W. It includes a serial port for PC communication and an external temperature sensor interface, which facilitates computerised control and advanced thermal profile monitoring.
