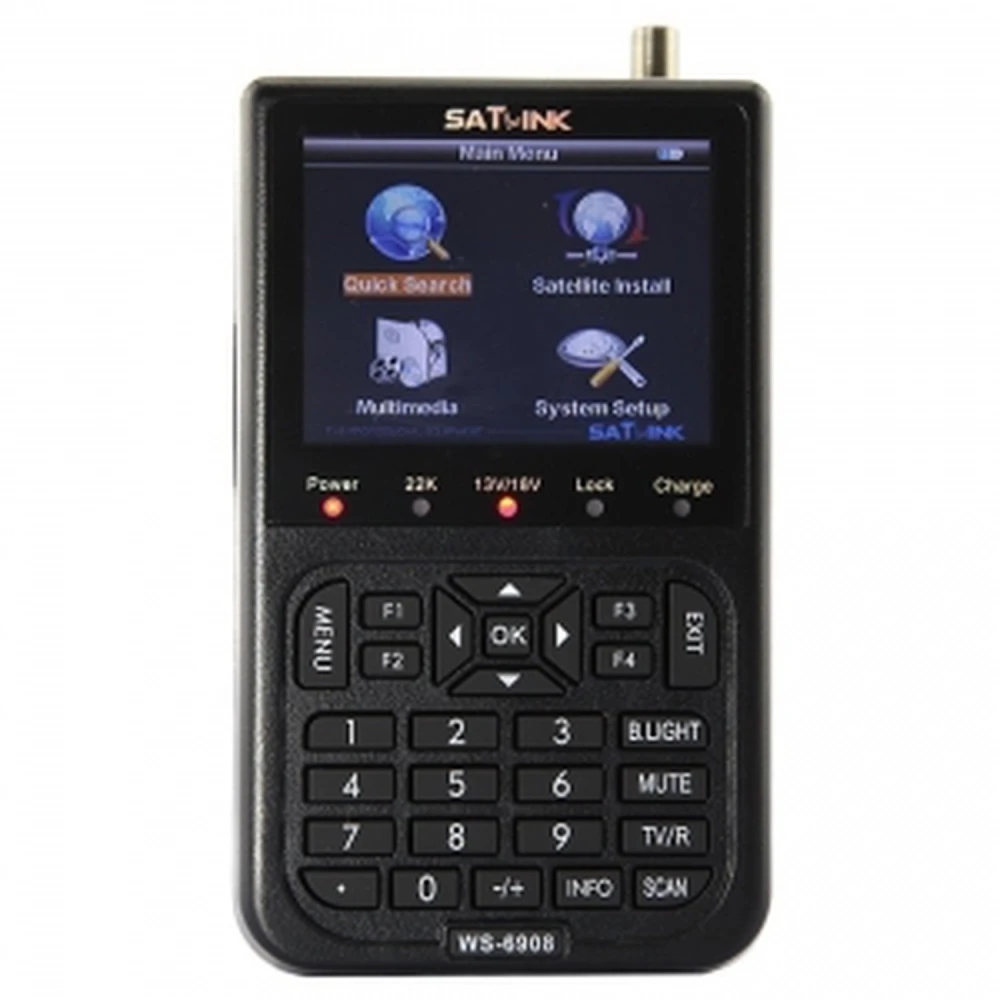

Medidor de satélite Satlink WS-6908 para orientación precisa de antenas parabólicas
Marca: Satlink
IVA incluido (Sin IVA: 88,00€)

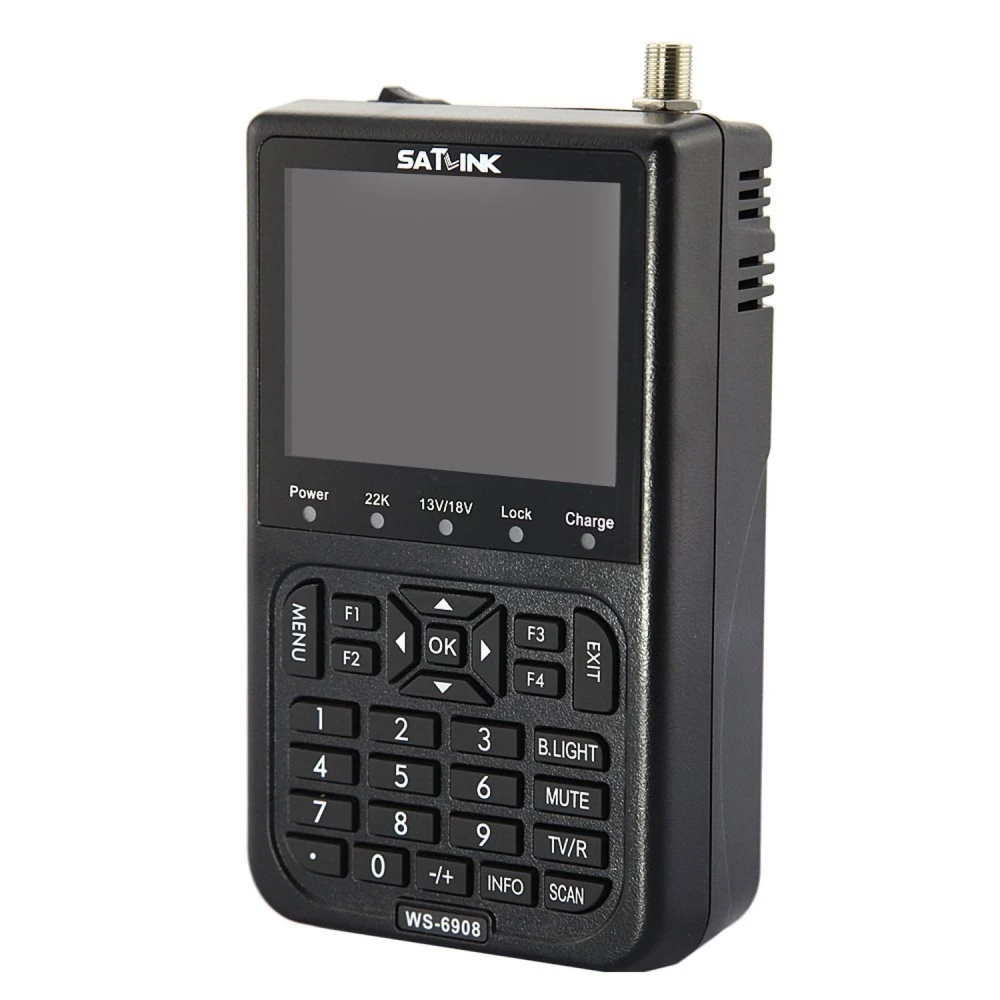

El medidor de satélite Satlink WS-6908 es un dispositivo profesional diseñado para facilitar la orientación y alineación de antenas parabólicas con gran precisión. Su pantalla TFT LCD de 3.5 pulgadas permite visualizar claramente los parámetros de señal, facilitando el trabajo tanto a instaladores como a técnicos especializados.

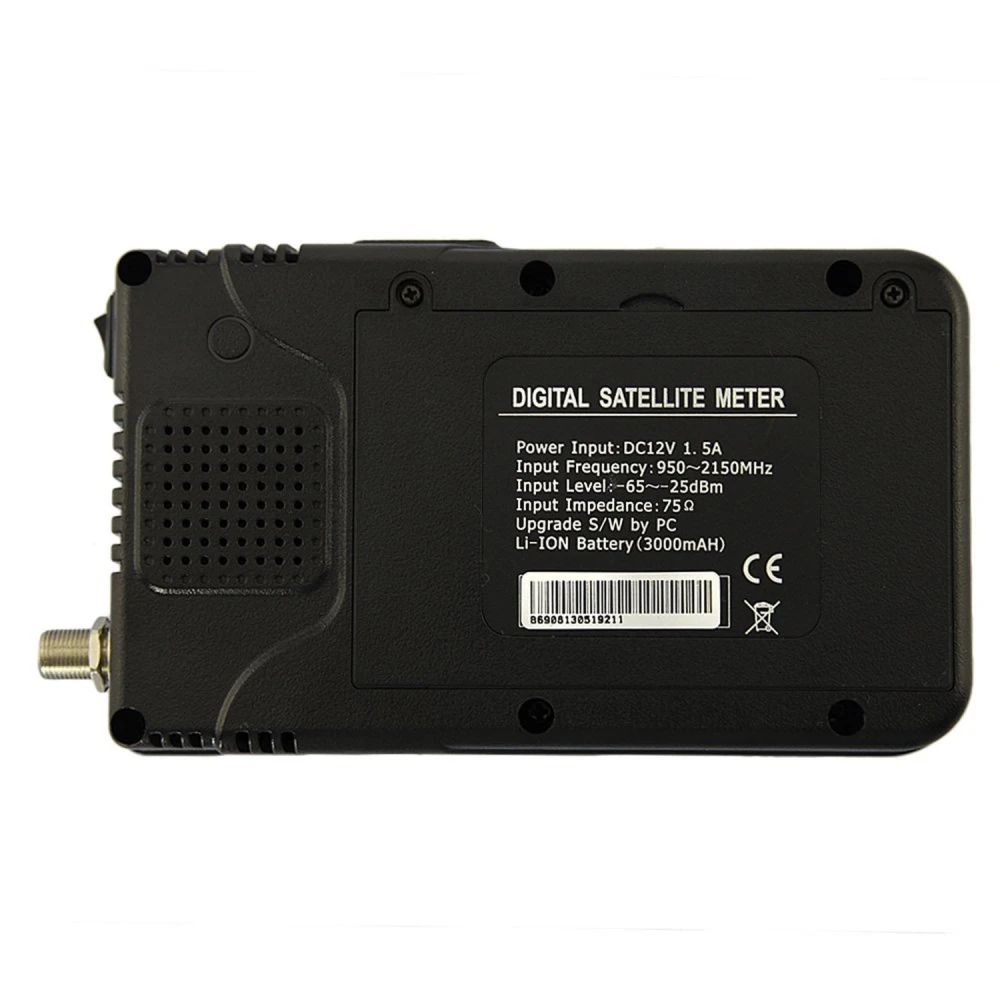

Este medidor soporta un rango de frecuencia de entrada de 950 a 2150 MHz y niveles de señal desde -65 dBm hasta -25 dBm, con una impedancia de entrada de 75 Ω, ideal para la mayoría de sistemas satelitales actuales. Además, es totalmente compatible con DVB, asegurando su utilidad para sistemas digitales modernos.
Características principales:
- Pantalla TFT LCD de 3.5 pulgadas para una visualización clara y detallada.
- Medición de intensidad y calidad de señal, incluyendo BER, S/N y potencia (PWR).
- Modos de búsqueda Auto, Blind y Manual para adaptarse a diferentes situaciones de instalación.
- Alarmas acústicas y visuales para indicar el bloqueo correcto de señal.
- Cálculo automático de ángulos AZ (azimut) y EL (elevación) para una orientación rápida y precisa.
- Soporte para protocolos DISEqC 1.0, 1.1, 1.2 y tono de 22 KHz, compatible con múltiples configuraciones de LNB y conmutadores.
- Fuente de alimentación para LNB de 13/18 V con corriente máxima de 400 mA.
- Salida y entrada AV para conectar cámaras, LCD u otros dispositivos auxiliares.
- Altavoz integrado para señales acústicas y confirmaciones.
- Batería de ion de litio de 8.4V y 3000 mAh que permite hasta 4 horas de uso continuo.
- Adaptador de corriente DC 12V/1.5A y puerto USB para actualizaciones de software.
- Protección automática contra cortocircuitos en el LNB para mayor seguridad del equipo.
Especificaciones técnicas:
| Parámetro | Detalle |
|---|---|
| Compatibilidad | DVB |
| Conector de entrada | Tipo F, macho |
| Rango de frecuencia | 950 MHz - 2150 MHz |
| Nivel de señal | -65 dBm a -25 dBm |
| Alimentación LNB | 13/18 V, máximo 400 mA |
| Control de interruptor LNB | 22 KHz |
| DiSEqC | Versión 1.0 |
| Procesador | 32 bits, 200 MHz |
| Memoria SDRAM | 16 Mbyte |
| Memoria Flash | 2 Mbyte |
| EEPROM | 8 Kbyte |
| Decodificador de video | MPEG-2 Principal Profile @ Nivel Principal |
| Velocidad de datos | Hasta 15 Mbps |
| Resolución de video | 720x576, 720x480 |
| Formatos de video | PAL / NTSC / SECAM |
| Audio MPEG | MPEG 1 capas 1 y 2, Mono |
| Tasas de muestreo | 32, 44.1 y 48 KHz |
| Interfaz de datos | Puerto USB |
| Batería | Li-ion 8.4V / 3000 mAh |
| Tiempo máximo de uso | 4 horas |
| Tamaño | 9.5 x 15.5 x 4.5 cm |
| Peso | 0.5 kg |
Usos típicos:
- Orientación y alineación de antenas parabólicas para recepción satelital.
- Verificación de intensidad y calidad de señal en instalaciones residenciales y profesionales.
- Configuración y ajuste de sistemas con múltiples LNB y conmutadores DiSEqC.
- Actualización y mantenimiento de equipos satelitales gracias a su puerto USB para software.
Compatibilidad: El Satlink WS-6908 es compatible con la mayoría de sistemas satelitales DVB y LNB estándar, incluyendo configuraciones con DiSEqC y control de tono de 22 KHz, lo que lo hace adecuado para una amplia gama de instalaciones satelitales.
Nota: Actualmente este producto no está disponible en stock. Recomendamos consultar alternativas o contactar con nuestro servicio de atención para más información.
- Pantalla TFT LCD de 3.5 pulgadas para visualización clara
- Rango de frecuencia de 950 a 2150 MHz compatible con DVB
- Medición precisa de intensidad y calidad de señal (BER, S/N, PWR)
- Modos de búsqueda Auto, Blind y Manual para mayor versatilidad
- Soporte para protocolos DISEqC 1.0, 1.1, 1.2 y tono 22 KHz
- Batería Li-ion recargable para hasta 4 horas de uso continuo
- Puerto USB para actualizaciones de software y mantenimiento
- Protección automática contra cortocircuitos en LNB
Preguntas y respuestas de clientes
Quins tipus de satèl·lits i sistemes d'antena són compatibles amb el Medidor Satlink WS-6908?
El Satlink WS-6908 és compatible amb satèl·lits que operen en el rang de freqüència de 950 a 2150 MHz, cosa que cobreix la majoria de satèl·lits de televisió en banda Ku i C. A més, admet sistemes de commutació DISEQC 1.0, 1.1, 1.2, així com l'ús de to de 22 kHz, de manera que és apte per a instal·lacions tant d'antenes motoritzades com fixes. Es recomana verificar que el LNB sigui estàndard i operi dins del rang especificat.
Quines mesures de protecció i seguretat incorpora davant d'errors comuns, com ara un curtcircuit al LNB?
L'equip inclou protecció automàtica contra curtcircuits a la sortida d'alimentació al LNB, desconnectant automàticament l'alimentació per evitar danys. A més, la seva construcció elèctrica segueix patrons típics d'equips portàtils, tot i que no disposa de certificacions IEC explícites, per la qual cosa s'ha de manipular sempre d'acord amb les instruccions del fabricant.
Quina diferència clau ofereix aquest model davant d'altres mesuradors de satèl·lit digitals bàsics?
El WS-6908 destaca davant de models bàsics per integrar una pantalla TFT-LCD de 3,5” per a visualització en temps real, modes de cerca automàtics i manuals, anàlisi avançada de paràmetres com BER, S/N, PWR, i suport per al control de commutadors DISEQC. Això facilita i optimitza l'alineació precisa d'antenes fins i tot en instal·lacions més complexes.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as an LNB short circuit?
The unit includes automatic short-circuit protection on the LNB power output, automatically disconnecting the supply to prevent damage. In addition, its electrical construction follows typical portable equipment standards, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as a short circuit in the LNB?
The unit includes automatic short-circuit protection on the LNB power output, disconnecting the power automatically to prevent damage. In addition, its electrical construction follows typical portable equipment patterns, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
Vilka typer av satelliter och antennsystem är kompatibla med Satlink WS-6908-mätaren?
Satlink WS-6908 är kompatibel med satelliter som arbetar i frekvensområdet 950 till 2150 MHz, vilket täcker de flesta TV-satelliter i Ku- och C-bandet. Den stöder dessutom DISEQC 1.0, 1.1 och 1.2 samt användning av 22 kHz-ton, vilket gör den lämplig för både motoriserade och fasta antenninstallationer. Det rekommenderas att kontrollera att LNB är standard och arbetar inom det angivna intervallet.
