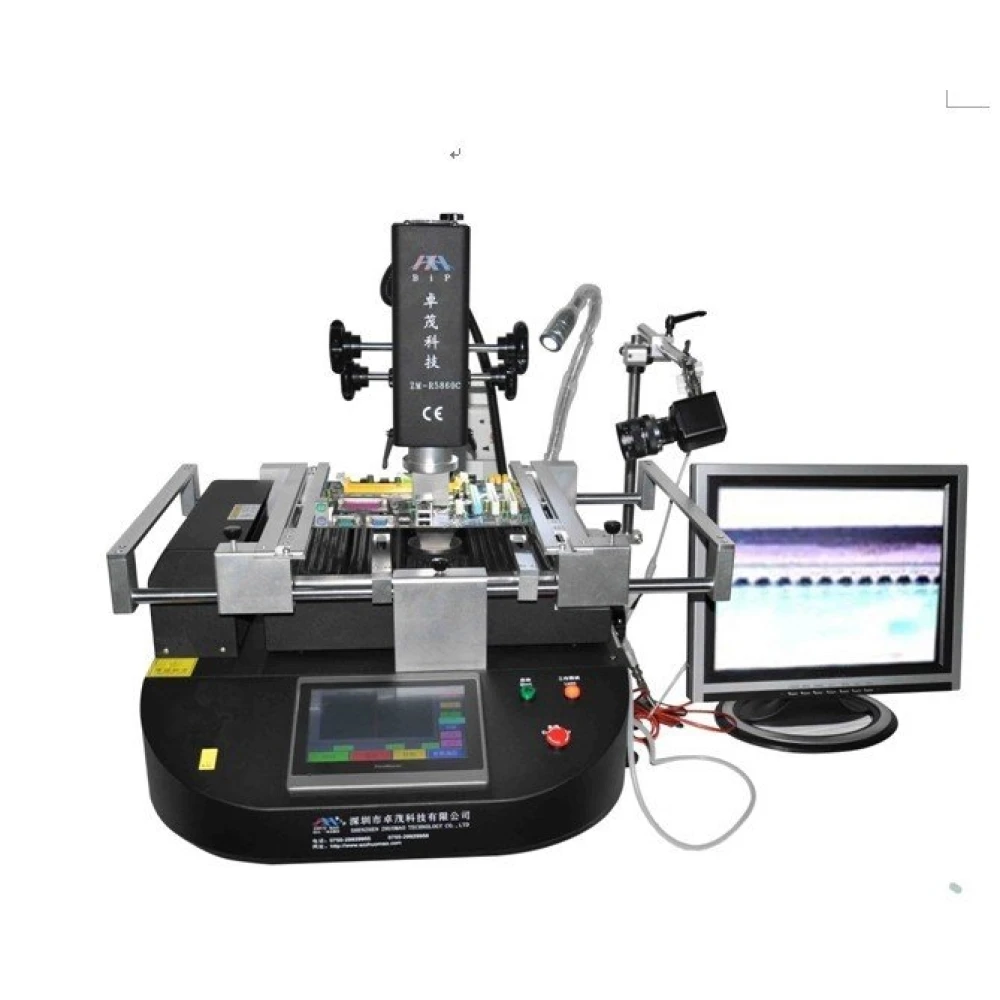

Estación reballing Zhuomao ZM-R5860C: precisión y tecnología avanzada para BGA
Marca: Zhuomao
IVA incluido (Sin IVA: 1.900,00€)
Descuentos por volumen
| Cantidad | Precio | Guardar |
|---|---|---|
| 2+ | 2.207,04€ | -4% |
| 10+ | 2.161,06€ | -6% |
| 20+ | 2.069,10€ | -10% |
La estación reballing Zhuomao ZM-R5860C es una herramienta profesional diseñada para trabajos de soldadura y desoldadura BGA con alta precisión y eficiencia. Equipado con tecnología avanzada, este equipo facilita el rework de componentes electrónicos en placas PCB, garantizando resultados óptimos y seguros.
Características principales:
- Ajuste preciso en los ejes X, Y y Z: Gracias a su sistema de deslizamiento lineal, permite posicionar con exactitud y rapidez, mejorando la maniobrabilidad y la precisión en el trabajo.
- Pantalla táctil de alta definición: Fabricada en Taiwán, con control PLC que permite guardar múltiples perfiles de temperatura, protección por contraseña, y análisis instantáneo de curvas térmicas.
- Tres zonas de calentamiento independientes: Dos calentadores de aire caliente y un calentador infrarrojo (IR) para pre-calentamiento, con control de temperatura dentro de ±3 °C. El calentador superior es ajustable libremente, el segundo puede moverse verticalmente, y el calentador IR tiene potencia regulable para un calentamiento uniforme de la placa.
- Boquillas de aire caliente rotativas 360°: Equipadas con imán para fácil instalación y cambio, con opciones personalizadas disponibles.
- Termopar tipo K de alta precisión: Sistema de control de temperatura en circuito cerrado con compensación automática y módulo PLC para un control exacto.
- Sistema de posicionamiento con ranura en V: Soporte flexible para PCB que protege contra deformaciones durante el calentamiento o enfriamiento, apto para cualquier tamaño de paquete BGA.
- Ventilador de flujo cruzado potente: Enfría rápidamente la placa para mejorar la eficiencia. Incluye bomba de vacío integrada y lápiz de succión para manipulación rápida de chips.
- Alarmas y seguridad: Señalización al finalizar procesos de soldadura y desoldadura, certificado CE, botón de parada de emergencia, apagado automático en caso de accidente, y doble protección contra sobrecalentamiento.
- Sistema de visión CCD: Permite un control visual preciso del proceso de fusión durante la soldadura y desoldadura BGA.
Especificaciones técnicas:
| Parámetro | Detalle |
|---|---|
| Potencia total | 4800W |
| Calentador superior | 800W |
| Calentadores inferiores | Segundo calentador 1200W, tercer calentador IR 2700W |
| Alimentación eléctrica | AC220V ±10%, 50/60Hz |
| Dimensiones | 635 × 600 × 560 mm |
| Posicionamiento | Ranura en V con soporte ajustable universal para PCB |
| Control de temperatura | Sensor tipo K, circuito cerrado, precisión ±3°C |
| Tamaño máximo PCB | 410 × 370 mm |
| Tamaño mínimo PCB | 20 × 20 mm |
| Módulo eléctrico | Módulo de control de temperatura sensible + pantalla táctil (Taiwán) + PLC Delta |
| Peso neto | 50 kg |
Usos típicos:
Ideal para talleres de reparación electrónica, laboratorios de desarrollo y producción donde se requiera la reparación o reballing de chips BGA en placas PCB. Su sistema avanzado de control térmico y posicionamiento permite realizar soldaduras y desoldaduras con alta precisión, minimizando riesgos de daño a componentes.
Compatibilidad: Compatible con una amplia variedad de tamaños de placas PCB y paquetes BGA, gracias a su soporte ajustable y control de temperatura independiente en múltiples zonas.
Estado del producto: Actualmente sin stock. Consulte disponibilidad con nuestro servicio de atención al cliente.
- Precisión en ajuste de ejes X-Y-Z con sistema de deslizamiento lineal
- Pantalla táctil de alta definición con control PLC y perfiles guardables
- Tres zonas de calentamiento independientes con control de ±3 °C
- Boquillas de aire caliente rotativas 360° con imán para fácil cambio
- Termopar tipo K con control en circuito cerrado y compensación automática
- Soporte ranura en V para protección y ajuste universal de PCB
- Ventilador de flujo cruzado y bomba de vacío integrada para eficiencia
- Alarmas de proceso, certificado CE y doble protección contra sobrecalentamiento
- Sistema de visión CCD para control visual en soldadura y desoldadura
- Dimensiones compactas y peso de 50 kg para estabilidad y movilidad
Preguntas y respuestas de clientes
¿Qué ventajas aporta el sistema de control por pantalla táctil en la estación Zhuomao Zm-R5860c frente a modelos con controles manuales convencionales?
La pantalla táctil de alta definición permite guardar múltiples perfiles de temperatura, ofrece protección por contraseña y facilita el análisis instantáneo de curvas térmicas. Esto optimiza los cambios de configuración, agiliza flujos de trabajo repetitivos y reduce la probabilidad de error humano frente a manipulación manual. Además, el almacenamiento digital de programas es ventajoso en procesos de producción estandarizados.
¿Cuáles son las dimensiones y el peso total de la estación Zm-R5860c y qué incluye el contenido de la caja?
Según fabricante, la estación tiene aproximadamente 740 mm de largo x 670 mm de ancho x 570 mm de alto y un peso estimado de 70 kg. La caja incluye la unidad principal, juego de boquillas para aire caliente, un set de accesorios básicos (como pinzas y varillas), manual de usuario y cables de alimentación. Se recomienda verificar la lista exacta con el distribuidor.
¿Qué rango de componentes electrónicos o chips puede manejar la estación en términos de tamaño y tipo con precisión aceptable?
La Zhuomao Zm-R5860c puede trabajar con una amplia gama de CI tipo BGA, CSP, QFP y SMD. Normalmente soporta componentes desde ~2 mm hasta placas de 410x370 mm, con ajuste fino en X, Y y Z de alta precisión. El tamaño mínimo y máximo exacto puede estar condicionado por el juego de boquillas y fijaciones utilizadas.
¿Qué precisiones térmicas y de control puede garantizar el sistema de calefacción y cuáles son los límites de operación seguros?
El sistema de la Zm-R5860c controla la temperatura en las 3 zonas de calor con una tolerancia de ±3 °C durante el proceso. El límite superior recomendado para el aire caliente es de 400°C, útil para gran parte de las soldaduras sin plomo. El IR preheater es regulable y ayuda a evitar sobrecalentamientos localizados. Es fundamental respetar los perfiles recomendados para cada chip y soldadura.
¿Qué tareas de mantenimiento preventivo requiere la estación y qué piezas son más susceptibles de desgaste?
El mantenimiento básico incluye limpieza regular de boquillas y filtros, verificación de conexiones eléctricas y revisión del sistema de desplazamiento X-Y-Z para evitar acumulación de suciedad. Boquillas, filtros de aire y elementos calefactores pueden requerir recambio tras uso prolongado. Zhuomao y distribuidores habitualmente disponen de repuestos.
¿Cuál es la potencia total de la estación reballing Zhuomao ZM-R5860C?
La potencia total es de 4800W, repartida en tres zonas de calentamiento para un control térmico eficiente.
¿Qué tamaño máximo de placa PCB puede manejar esta estación?
Puede manejar placas PCB de hasta 410×370 mm, con un tamaño mínimo de 20×20 mm.
¿La estación tiene protección contra sobrecalentamiento?
Sí, cuenta con doble protección contra sobrecalentamiento y un dispositivo de apagado automático en caso de accidente.
¿Es posible guardar perfiles de temperatura?
Sí, la pantalla táctil y el control PLC permiten guardar múltiples grupos de perfiles de temperatura para diferentes procesos.
¿Qué sistemas de posicionamiento incluye?
Incluye un sistema de ranura en V con soporte ajustable universal para evitar deformaciones en la PCB durante el calentamiento.
