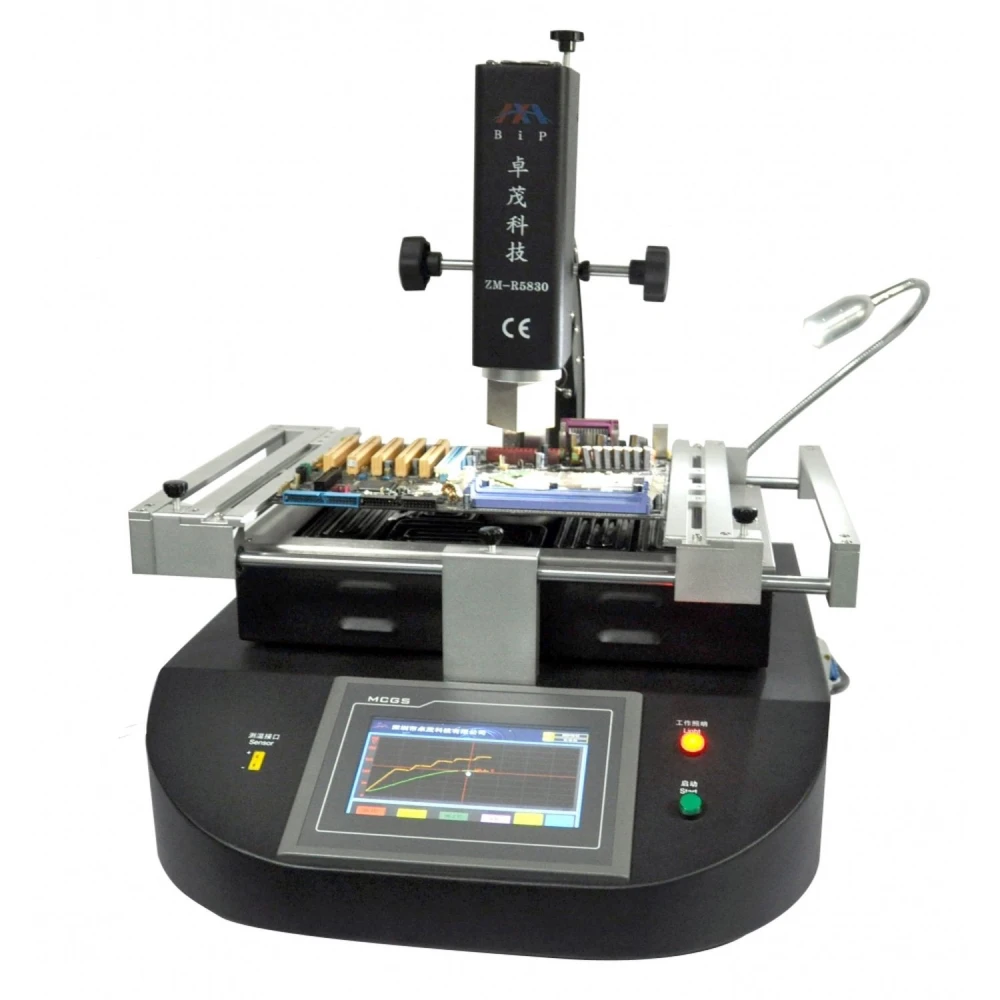

Estación reballing Zhuomao ZM-R5830: precisión y tecnología avanzada
Marca: Zhuomao
IVA incluido (Sin IVA: 1.350,00€)
Descuentos por volumen
| Cantidad | Precio | Guardar |
|---|---|---|
| 2+ | 1.568,16€ | -4% |
| 10+ | 1.535,49€ | -6% |
| 20+ | 1.470,15€ | -10% |
La estación reballing Zhuomao ZM-R5830 es una herramienta profesional diseñada para trabajos de soldadura y reballing BGA con alta precisión y eficiencia. Esta estación destaca por su sistema de ajuste preciso en los ejes X, Y y Z mediante un deslizador lineal que permite posicionamiento rápido y exacto, ideal para trabajos delicados en placas PCB.
Cuenta con una pantalla táctil de alta definición y control PLC que permite guardar múltiples perfiles de temperatura, protegerlos con contraseña y modificar parámetros fácilmente. Además, incorpora una función de análisis instantáneo de curvas de temperatura para un control detallado durante el proceso.
La estación dispone de tres zonas de calentamiento independientes: dos calentadores de aire caliente en la parte superior y media, y un calentador infrarrojo (IR) en la parte inferior para un pre-calentamiento uniforme. La temperatura se controla con una precisión de ±3 °C, y el calentador superior es ajustable libremente mientras que el segundo puede moverse verticalmente. El calentador IR inferior garantiza una distribución homogénea del calor en la placa.
Para facilitar el trabajo, la estación incluye diversas boquillas de aire caliente que giran 360° y se fijan con imanes para un cambio rápido y personalizado. La placa PCB se posiciona mediante una ranura en V con un soporte flexible que evita deformaciones durante el calentamiento o enfriamiento, compatible con cualquier tamaño de paquete BGA.
Además, incorpora un potente ventilador de flujo cruzado para acelerar el enfriamiento de la placa y mejorar la eficiencia del proceso. También cuenta con una bomba de vacío integrada y un lápiz de succión externo para manipular chips rápidamente.
La estación Zhuomao ZM-R5830 incluye alertas sonoras para indicar el fin de los procesos de desoldado y soldado, y cuenta con certificación CE, sistema de parada de emergencia y protección automática contra sobrecalentamiento para garantizar la seguridad durante su uso.
Características principales:
- Potencia total: 4500W
- Calentador superior: 800W
- Calentadores inferiores: 1200W (segundo) y 2400W (tercer IR)
- Alimentación eléctrica: AC220V ±10%, 50/60Hz
- Dimensiones: 530×600×600 mm
- Posicionamiento: ranura en V con soporte ajustable universal
- Control de temperatura: sensor tipo K, bucle cerrado, precisión ±3 °C
- Tamaño máximo de PCB: 350×330 mm; mínimo: 20×20 mm
- Módulo de control de temperatura sensible y pantalla táctil de Taiwán
- Peso: 34 kg
Usos típicos: Reparación y reballing de chips BGA en placas electrónicas, soldadura de componentes delicados, trabajos que requieren control preciso de temperatura y posicionamiento exacto.
Compatibilidad: Compatible con placas PCB de diversos tamaños y paquetes BGA variados gracias a su soporte flexible y ajustable.
Actualmente, la estación reballing Zhuomao ZM-R5830 no está disponible en stock. Le recomendamos consultar con nuestro equipo para conocer alternativas o fechas de reposición.
- Alta precisión en ajuste de ejes X, Y, Z con deslizador lineal
- Pantalla táctil HD con control PLC y perfiles guardables
- Tres zonas de calentamiento independientes con control ±3 °C
- Boquillas de aire caliente giratorias 360° con imán para fácil cambio
- Soporte en ranura en V para evitar deformación de PCB
- Ventilador de flujo cruzado para enfriamiento rápido
- Bomba de vacío integrada y lápiz de succión externo
- Alertas sonoras para procesos finalizados
- Certificación CE y sistemas de seguridad integrados
- Dimensiones compactas y peso de 34 kg para estabilidad
Preguntas y respuestas de clientes
¿Cuáles son las dimensiones, peso y contenido incluido en la caja de la estación ZM-R5830?
Las dimensiones aproximadas de la estación son 690 mm × 630 mm × 600 mm y el peso es cercano a 55 kg. El contenido habitualmente incluye la estación principal, set de boquillas de aire caliente, fijación flexible tipo V para PCB, bomba de vacío, pen de succión, cables de alimentación y manual. Se recomienda verificar en el distribuidor la lista exacta de accesorios.
¿Con qué requisitos eléctricos y de compatibilidad trabaja la ZM-R5830?
La ZM-R5830 requiere alimentación de 220 V AC (±10%), 50-60 Hz, y un consumo máximo de aproximadamente 5000 W. Es compatible con una amplia gama de PCBs y todo tipo de encapsulados BGA, en parte gracias a la personalización de boquillas y sujeciones. No es compatible con tomas de 110 V sin transformador adecuado.
¿Qué mantenimiento requiere la estación y cuáles son sus puntos críticos de desgaste?
El mantenimiento incluye limpieza regular de boquillas y sensores, comprobación de los termopares tipo K y revisión periódica del sistema de fijación de PCB y el ventilador de flujo cruzado. Los componentes más críticos suelen ser las resistencias de calefacción y los sensores, los cuales tienen repuestos disponibles.
¿Cuenta la estación ZM-R5830 con certificaciones o protecciones de seguridad reconocidas?
Sí, la ZM-R5830 cuenta con certificación CE, sistemas de parada de emergencia y doble protección por sobrecalentamiento, cumpliendo normativas de seguridad eléctrica industrial europeas, lo que reduce riesgos de operación y daños por fallos térmicos.
¿Qué tipo de control de temperatura tiene la estación reballing Zhuomao ZM-R5830?
Cuenta con un control de temperatura cerrado con sensor tipo K y precisión de ±3 °C, permitiendo un calentamiento independiente y preciso en cada zona.
¿Cuál es el tamaño máximo de PCB que puede manejar esta estación?
Puede trabajar con placas PCB de hasta 350×330 mm y un tamaño mínimo de 20×20 mm.
¿La estación incluye sistema de seguridad?
Sí, tiene certificación CE, parada de emergencia, apagado automático y doble protección contra sobrecalentamiento.
¿Está disponible para compra inmediata?
Actualmente, la estación Zhuomao ZM-R5830 está fuera de stock. Recomendamos consultar alternativas o fechas de reposición.
¿Qué accesorios incluye para facilitar la soldadura?
Incluye boquillas de aire caliente giratorias con imán, soporte ajustable para PCB, ventilador de enfriamiento, bomba de vacío y lápiz de succión.
