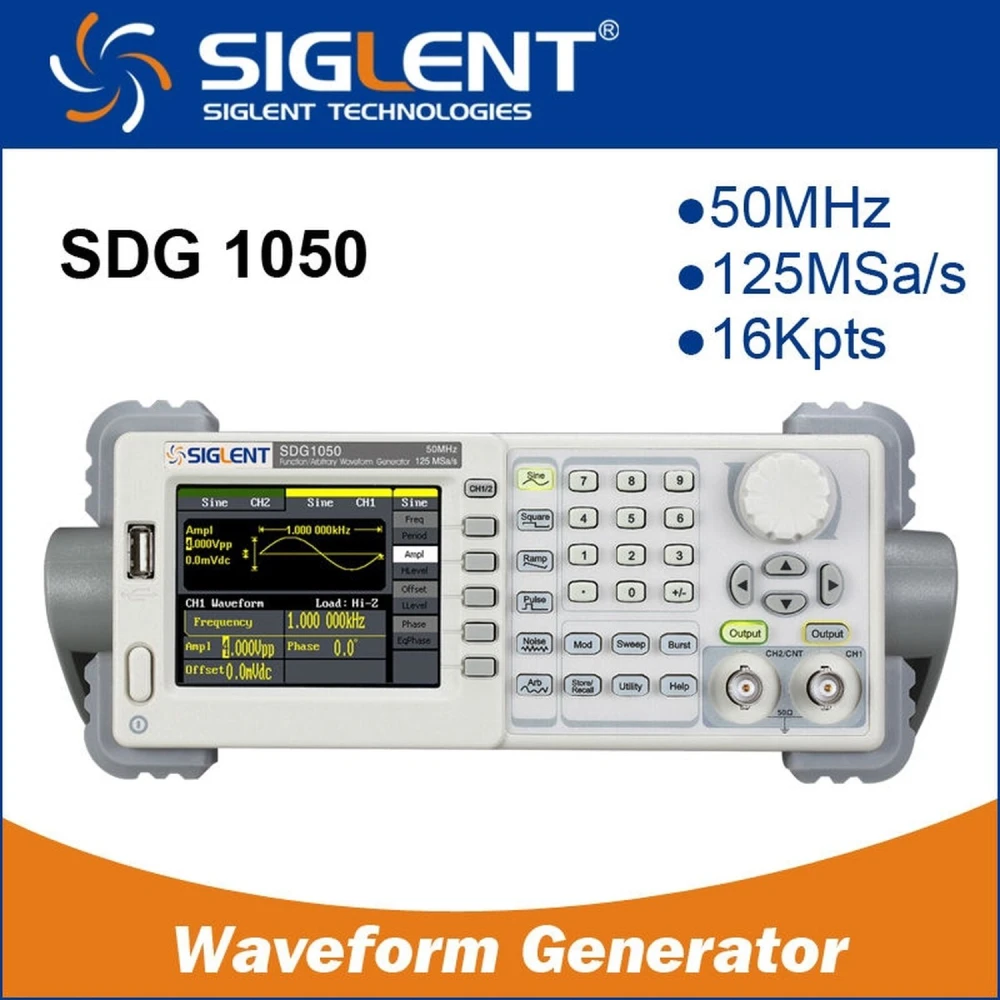

Generador de funciones arbitrario Siglent SDG1050 50MHz - Alta precisión y rendimiento
Marca: Siglent
IVA incluido (Sin IVA: 350,00€)
Generador de funciones arbitrario Siglent SDG1050 50MHz es un equipo avanzado diseñado para ofrecer señales de alta calidad y precisión en aplicaciones electrónicas y de laboratorio. Gracias a su tecnología DDS (Direct Digital Synthesis) y doble salida con fase ajustable, este generador permite una amplia variedad de formas de onda y modulaciones para satisfacer diversas necesidades técnicas.
Características principales:
- Frecuencia máxima de salida de 50MHz, ideal para pruebas y desarrollo en electrónica.
- Velocidad de muestreo de 125 MSa/s y resolución vertical de 14 bits para señales precisas.
- Longitud de onda de 16Kpts que permite generar formas de onda complejas y detalladas.
- Salida de 5 tipos estándar de formas de onda y 48 formas arbitrarias internas para máxima versatilidad.
- Amplio contador de frecuencia con rango hasta 200MHz para mediciones exactas.
- Funciones de modulación variadas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep y Burst para aplicaciones avanzadas.
- Conectividad USB Host y Device, con soporte para almacenamiento en disco U y software compatible.
- Compatibilidad con osciloscopios digitales de la serie SDS1000 y control remoto opcional mediante puerto GPIB.
Especificaciones técnicas:
- Modelo: SDG1050
- Canales de salida: 2
- Resolución de frecuencia: 1 μHz
- Formas de onda: seno, cuadrado, rampa, pulso, ruido blanco gaussiano y 48 formas arbitrarias incorporadas.
- Rango de onda sinusoidal y cuadrada: 1 μHz a 50MHz
- Rango de pulso: 500 μHz a 5MHz
- Rango de rampa: 1 μHz a 300KHz
- Ruido blanco gaussiano con ancho de banda de 50MHz (-3dB)
- Funciones adicionales: contador de frecuencia de 100 mHz a 200 MHz
- Dimensiones: 229 mm x 105 mm x 281 mm
Usos típicos:
Este generador es ideal para laboratorios de electrónica, desarrollo y prueba de circuitos, educación técnica y proyectos que requieren señales precisas y moduladas. Su capacidad para generar múltiples formas de onda y modulaciones lo hace adecuado para simulación de señales, pruebas de respuesta de dispositivos y experimentación avanzada.
Compatibilidad:
Compatible con osciloscopios digitales de la serie SDS1000, lo que facilita la integración en sistemas de medición y control. Además, el puerto USB y la opción de adaptador USB-GPIB permiten una fácil conexión y actualización de firmware.
- Tecnología DDS con doble salida y fase ajustable
- Frecuencia máxima de 50MHz y velocidad de muestreo de 125 MSa/s
- Resolución vertical de 14 bits y longitud de onda de 16Kpts
- 48 formas de onda arbitrarias internas y 5 formas estándar
- Funciones de modulación AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Contador de frecuencia hasta 200MHz para mediciones precisas
- Conectividad USB Host y Device, soporte para almacenamiento externo
- Compatible con osciloscopios digitales SDS1000 y control remoto opcional
Preguntas y respuestas de clientes
Quins materials i dimensions té aquest generador i què inclou la caixa en comprar-lo?
El generador SDG1050 està fabricat amb una carcassa de plàstic ABS reforçat, dissenyada per a laboratori. Les seves dimensions aproximades són 260 mm × 105 mm × 295 mm i el pes és proper als 3 kg. A la caixa normalment s’inclou el generador, cable d’alimentació, 2 cables BNC, manual d’usuari i CD amb programari. Les variants de contingut poden dependre de la regió o del distribuïdor.
A quins sistemes i equips és compatible i quins connectors utilitza per a la sortida de senyals?
L’SDG1050 és compatible amb oscil·loscopis, bancs de prova i sistemes d’automatització que acceptin senyals analògics estàndard mitjançant connectors BNC. Es pot integrar amb programari de PC (via USB) i amb equips que suportin connexió GPIB (opcional). El voltatge d’operació és de 100-240 VCA, 50/60 Hz, cosa que el fa apte per a la majoria de laboratoris.
Quines consideracions he de tenir en instal·lar-lo i com s’actualitza el firmware?
La instal·lació requereix una superfície estable, ventilació adequada i una connexió a terra fiable. És important utilitzar els cables subministrats o d’especificació equivalent per prevenir interferències. L’actualització del firmware es fa mitjançant el port USB Host seguint les instruccions del fabricant; es recomana fer una còpia de seguretat prèvia i verificar la integritat dels fitxers per evitar riscos.
Quins límits de rendiment té pel que fa a formes d’ona i com afecta la resolució aquestes senyals?
L’SDG1050 genera ones sinusoïdals i quadrades d’1 µHz fins a 50 MHz, ones de pols fins a 5 MHz i formes arbitràries fins a 5 MHz. La seva resolució vertical és de 14 bits, cosa que permet definir el senyal amb alta precisió en aplicacions exigents. Tanmateix, tota generació de senyal arbitrària per DDS té límits en la fidelitat del senyal per sobre dels 5 MHz i també depèn de la longitud de memòria màxima (16 kpts) disponible.
What performance limits does it have in terms of waveforms and how does resolution affect these signals?
The SDG1050 generates sine and square waves from 1 μHz to 50 MHz, pulse waves up to 5 MHz and arbitrary waveforms up to 5 MHz. Its vertical resolution is 14 bits, allowing the signal to be defined with high precision in demanding applications. However, all arbitrary signal generation by DDS has limits in signal fidelity above 5 MHz and also depends on the maximum waveform memory (16 kpts) available.
What benefits does TrueArb technology offer over generators with traditional DDS for arbitrary signals?
Siglent's TrueArb technology removes typical DDS issues such as jitter and distortion by generating waveforms point by point from memory. This results in very low jitter (<150 ps) and faithful reproduction of arbitrary signals even with complex or very fast waveforms, which is not always possible with conventional DDS.
What are the dimensions, weight and exact box contents of the equipment?
The SDG2042X generator measures 261 mm × 112 mm × 331 mm and weighs approximately 3.35 kg. Standard contents include: main unit, 2 BNC cables, 1 power cable, printed manual and support software CD. Minor accessory variations may apply depending on the region.
What electrical requirements and compatibility does it have for operation and integration in a laboratory?
The unit operates from a universal AC supply of 100 V to 240 V, 45–440 Hz, with maximum power consumption of 40 W. Outputs are standard BNC connectors, compatible with most laboratory instruments. It is suitable for environments with stable mains voltage and effective earthing.
What materials and dimensions does this generator have and what is included in the box when buying it?
The SDG1050 generator is made with a reinforced ABS plastic housing, designed for laboratory use. Its approximate dimensions are 260 mm × 105 mm × 295 mm and the weight is close to 3 kg. The box normally includes the generator, power cable, 2 BNC cables, user manual and software CD. The exact contents may depend on the region or distributor.
Which systems and equipment is it compatible with and what connectors does it use for signal output?
The SDG1050 is compatible with oscilloscopes, test benches and automation systems that accept standard analogue signals via BNC connectors. It can be integrated with PC software (via USB) and with equipment that supports GPIB connection (optional). The operating voltage is 100–240 V AC, 50/60 Hz, making it suitable for most laboratories.
