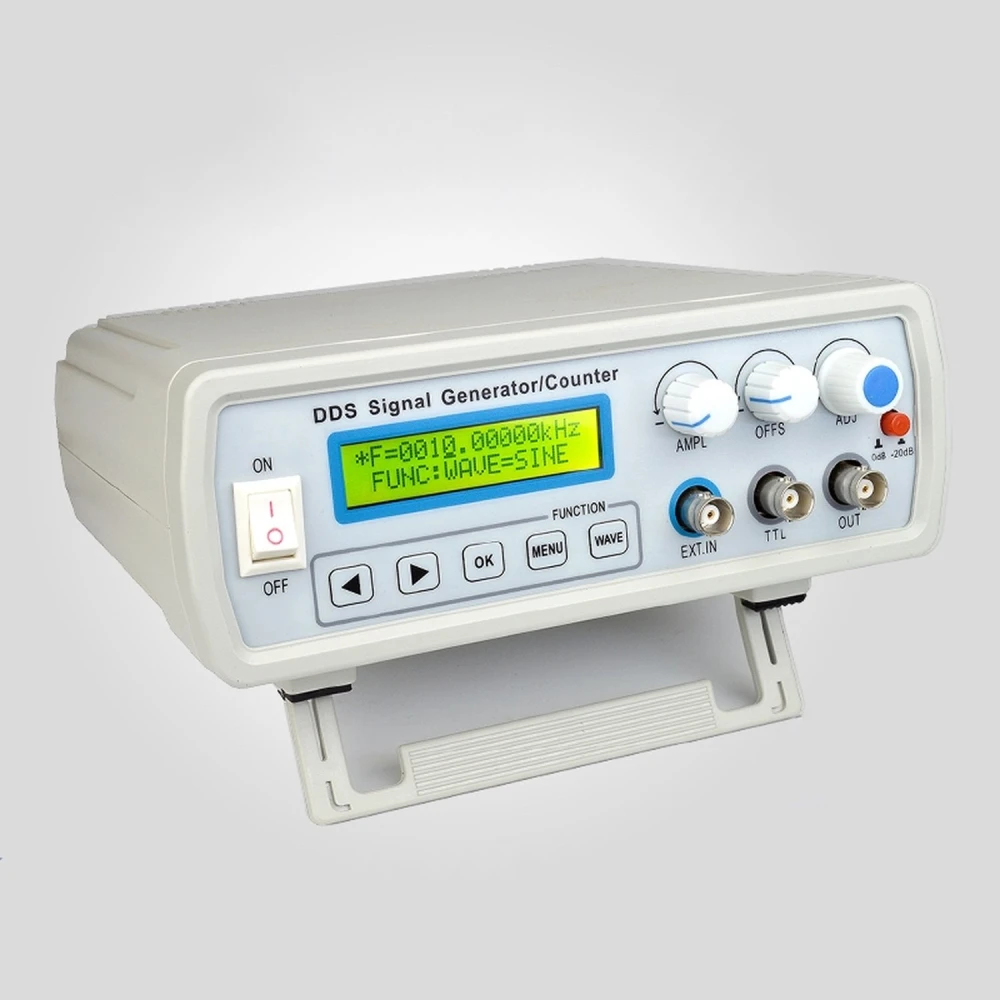

Generador de funciones DDS FY2112S 12 MHz con frecuencímetro y conexión USB a PC
Marca: FeelTech
IVA incluido (Sin IVA: 62,00€)
El Generador de funciones DDS FY2112S es un equipo avanzado de síntesis digital directa (DDS) diseñado con tecnología FPGA que permite generar señales sinusoidales, cuadradas, triangulares y de diente de sierra con alta precisión y estabilidad. Su rango de frecuencia abarca desde 0,01 Hz hasta 12 MHz para ondas sinusoidales y hasta 2 MHz para otras formas de onda, con una resolución de 10 mHz, lo que lo convierte en una herramienta indispensable para aficionados, laboratorios electrónicos, líneas de producción y enseñanza.
Este generador integra un frecuencímetro con capacidad de medición hasta 60 MHz, facilitando la verificación precisa de señales internas y externas. Además, cuenta con salida TTL sincronizada y una amplitud de salida efectiva de 9 Vpp sin carga, con ajuste de ciclo de trabajo de onda cuadrada desde 1% hasta 99%. Su función de barrido lineal permite realizar exploraciones de frecuencia con puntos iniciales y finales configurables, ideal para pruebas dinámicas.
Características principales:
- Multifuncional y portátil, fácil de transportar.
- Alta precisión de frecuencia con estabilidad de ±2×10⁻⁶ y distorsión armónica baja (≤0.8% a 1 kHz).
- Amplia variedad de formas de onda: sinusoidal, cuadrada, triangular, diente de sierra ascendente y descendente.
- Memoria para almacenar hasta 10 configuraciones de parámetros personalizadas para uso repetido.
- Pantalla LCD1602 en inglés para visualización clara y manejo sencillo mediante teclas y mando giratorio.
- Salida TTL con ancho mayor a 3 Vpp y capacidad para alimentar más de 20 cargas TTL.
- Función de beeper configurable para alertas sonoras.
- Conexión USB incluida para alimentación y comunicación con PC, facilitando integración en sistemas y control remoto.
- Diseño compacto con dimensiones de 200x190x90 mm y alta fiabilidad gracias a la tecnología de montaje superficial y circuitos integrados a gran escala.
Especificaciones técnicas:
- Frecuencia de onda sinusoidal: 0 Hz - 12 MHz
- Frecuencia de onda cuadrada, triangular y otras: 0 Hz - 2 MHz
- Resolución de frecuencia: 0,01 Hz (10 mHz)
- Precisión de frecuencia: ±5×10⁻⁶
- Amplitud de salida: ≥9 Vpp sin carga
- Impedancia de salida: 50 Ω ± 10%
- Polarización de CC: ±3 V
- Ciclo de trabajo de onda cuadrada: 1% a 99%
- Medición de frecuencia: 1 Hz - 60 MHz, rango de conteo hasta 4294967295
- Alimentación: DC 5V 1A mediante cable USB incluido
- Temperatura de operación: 0 °C a 40 °C
- Humedad: menor al 80%
Usos típicos:
- Generación de señales para pruebas y calibración en laboratorios electrónicos.
- Desarrollo y testeo de circuitos electrónicos y sistemas digitales.
- Aplicaciones educativas para enseñanza de electrónica y telecomunicaciones.
- Integración en líneas de producción para control y diagnóstico de equipos.
El generador de funciones DDS FY2112S es compatible con sistemas que requieran señales precisas y estables, y su conexión USB permite su uso con software de control en PC para facilitar la automatización y análisis.
- Generador de funciones DDS con frecuencia hasta 12 MHz y frecuencímetro hasta 60 MHz
- Salida de señal sinusoidal, cuadrada, triangular y diente de sierra
- Amplitud de salida ≥9 Vpp sin carga y ciclo de trabajo ajustable de 1% a 99%
- Pantalla LCD1602 en inglés y control por teclas y mando giratorio
- Función de barrido lineal con puntos de inicio y fin configurables
- Memoria para almacenar hasta 10 configuraciones personalizadas
- Salida TTL sincronizada con capacidad para más de 20 cargas TTL
- Conexión USB para alimentación y comunicación con PC incluida
- Alta precisión y estabilidad de frecuencia con distorsión armónica baja
- Diseño compacto, portátil y alta fiabilidad con tecnología de montaje superficial
Preguntas y respuestas de clientes
Quines són les dimensions físiques, el pes i què inclou la caixa en comprar aquest generador de funcions?
L’equip té dimensions aproximades de 170 mm × 115 mm × 38 mm i un pes d’uns 0,55 kg. A la caixa s’inclou el generador FY2112S, cable USB, font d’alimentació de 5 V i manual d’usuari.
És compatible amb sistemes tant de 110 V com de 220 V i quin tipus de connectors s’utilitzen a les sortides?
El FY2112S fa servir una font externa de 5 V (típicament un adaptador inclòs que admet 100–240 V CA). Les seves sortides principals són BNC per a senyals i sincronització, i té un port USB tipus B per a connexió a PC.
Quines són les recomanacions per evitar danys per sobrecàrrega o mal ús durant les mesures i la generació d’ona?
Es recomana no excedir la càrrega indicada (mínima típica 50 Ω a la sortida) ni aplicar voltatges externs a les sortides. Operar dins del rang de temperatura especificat (0–40°C) i assegurar una ventilació adequada n’allargarà la vida útil.
Davant d’altres generadors DDS de laboratori, quin és el punt diferencial tècnic del FY2112S en relació preu/rang de freqüència?
El FY2112S destaca per oferir fins a 12 MHz amb resolució de 10 mHz i funció de freqüencímetre fins a 60 MHz en un equip compacte i de baix cost, tot i que limita l’amplitud de sortida a 9 Vpp i les funcions avançades davant models de gamma superior.
What are the physical dimensions, weight and box contents when buying this function generator?
The unit has approximate dimensions of 170 mm × 115 mm × 38 mm and weighs about 0.55 kg. The box includes the FY2112S generator, USB cable, 5 V power supply, and user manual.
Is it compatible with both 110 V and 220 V systems, and what type of connectors are used on the outputs?
The FY2112S uses an external 5 V power supply (typically the included adapter, which supports 100–240 V AC). Its main outputs are BNC for signals and synchronisation, and it has a USB Type-B port for PC connection.
What recommendations are there to avoid damage from overload or misuse during measurements and waveform generation?
It is recommended not to exceed the specified load (typical minimum 50 Ω on the output) or apply external voltages to the outputs. Operating within the specified temperature range (0–40°C) and ensuring adequate ventilation will extend its service life.
Compared with other laboratory DDS generators, what is the technical differentiator of the FY2112S in terms of price/frequency range?
The FY2112S stands out by offering up to 12 MHz with 10 mHz resolution and a frequency counter function up to 60 MHz in a compact, low-cost unit, although it limits output amplitude to 9 Vpp and has fewer advanced functions than higher-end models.
What are the physical dimensions, weight and box contents when buying this function generator?
The unit has approximate dimensions of 170 mm × 115 mm × 38 mm and weighs about 0.55 kg. The box includes the FY2112S generator, USB cable, 5 V power supply, and user manual.
Is it compatible with both 110 V and 220 V systems, and what type of connectors are used on the outputs?
The FY2112S uses an external 5 V power supply (typically the included adapter supports 100–240 V AC). Its main outputs are BNC for signals and synchronisation, and it has a USB Type-B port for PC connection.
