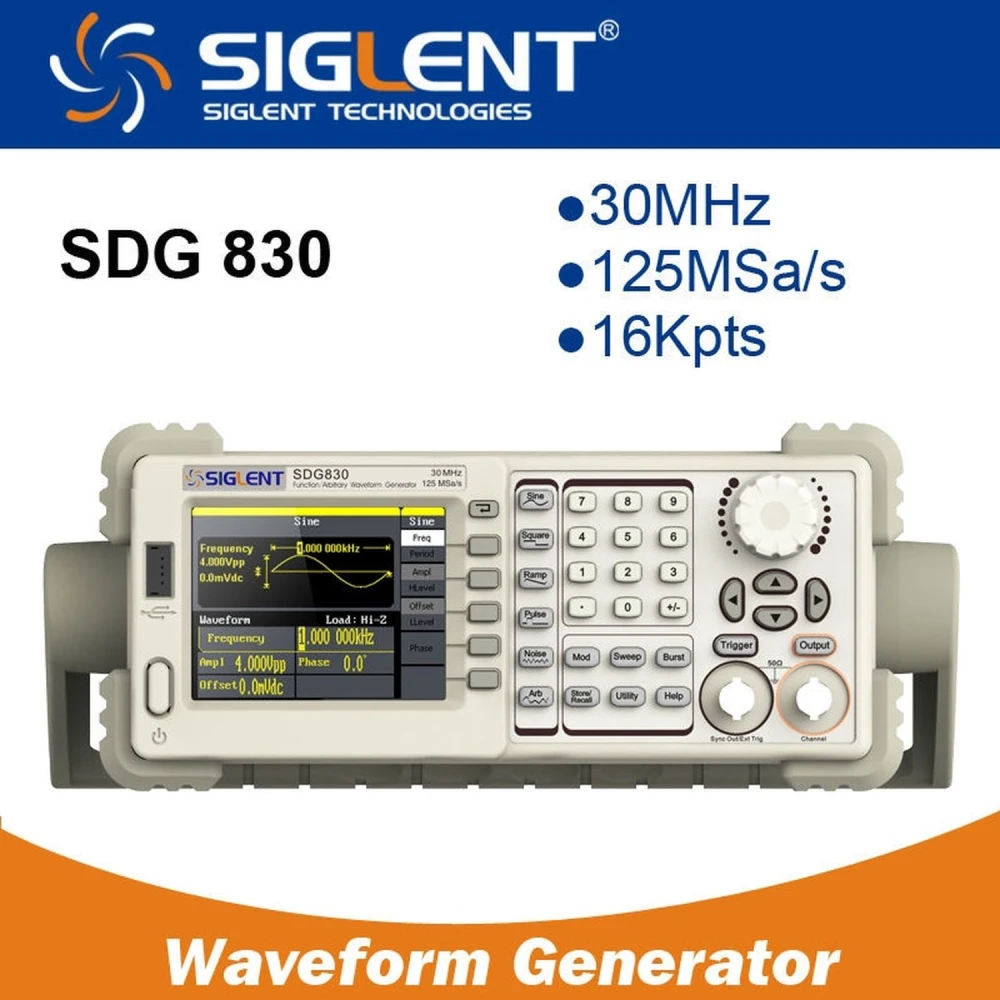

Generador de funciones arbitrario Siglent SDG830 30MHz para aplicaciones electrónicas
Marca: Siglent
IVA incluido (Sin IVA: 207,00€)
El generador de funciones arbitrario Siglent SDG830 30MHz es un instrumento de medición avanzado diseñado para ofrecer señales precisas y versátiles en aplicaciones electrónicas. Este dispositivo cuenta con una frecuencia máxima de salida de 30MHz y una velocidad de muestreo de 125 MSa/s, lo que garantiza una alta calidad en la generación de señales.
Equipado con la innovadora tecnología EasyPulse, el SDG830 puede generar pulsos con baja fluctuación y un rápido flanco ascendente y descendente, independientemente de la frecuencia de operación. Además, permite un ajuste amplio y preciso del ciclo de trabajo, el flanco y el ancho del pulso, superando en rendimiento a otros generadores de señal DDS similares.
Características principales
- Tecnología DDS avanzada con velocidad de muestreo de 125 MSa/s y resolución vertical de 14 bits.
- Salida de un solo canal con 5 formas de onda estándar y 46 formas de onda arbitrarias incorporadas, incluyendo DC.
- Funciones de modulación completas: AM, DSB-AM, FM, PM, FSK, ASK, PWM, barrido lineal/logarítmico y ráfaga.
- Innovadora tecnología EasyPulse para pulsos de baja fluctuación y flancos rápidos.
- Interfaces USB estándar para conexión y almacenamiento, compatible con actualizaciones de software.
- 10 espacios de almacenamiento no volátil para formas de onda arbitrarias personalizadas.
- Compatible con osciloscopios digitales SIGLENT para integración y análisis avanzado.
- Software EasyWave para edición potente de formas de onda arbitrarias.
Especificaciones técnicas
- Modelo: SDG830
- Frecuencia máxima de salida: 30MHz
- Canales de salida: 1
- Velocidad de muestreo: 125 MSa/s
- Longitud de onda: 16 kpts
- Resolución de frecuencia: 1 µHz
- Resolución vertical: 14 bits
- Formas de onda disponibles: Senoidal, cuadrada, rampa, pulso, gaussiana, ruido blanco gaussiano, formas arbitrarias
- Rango de frecuencia por forma de onda: Senoidal y cuadrada de 1 µHz a 30 MHz, pulso de 500 µHz a 5 MHz, rampa/triangular hasta 300 kHz, ruido blanco con ancho de banda >30 MHz
- Funciones de modulación: AM, FM, PM, DSB-AM, FSK, ASK, PWM, barrido y ráfaga
- Configuración estándar: USB Host y dispositivo USB
- Amplitud: 4 mVpp a 20 Vpp (alta impedancia), 2 mVpp a 10 Vpp (50 ohmios)
Usos típicos
Este generador es ideal para laboratorios de electrónica, desarrollo y pruebas de circuitos, educación técnica y cualquier aplicación que requiera señales precisas y moduladas. Su capacidad para generar diversas formas de onda y modulaciones lo hace adecuado para experimentación y diagnóstico en electrónica analógica y digital.
Compatibilidad
El Siglent SDG830 se integra fácilmente con osciloscopios digitales SIGLENT, facilitando el análisis conjunto de señales. Además, su interfaz USB permite la conexión a ordenadores para control y actualización mediante software especializado.
- Frecuencia máxima de salida de 30MHz con alta precisión
- Tecnología EasyPulse para pulsos de baja fluctuación y flancos rápidos
- Velocidad de muestreo de 125 MSa/s y resolución vertical de 14 bits
- 5 formas de onda estándar y 46 formas arbitrarias incorporadas
- Funciones de modulación completas: AM, FM, PM, DSB-AM, FSK, ASK, PWM, barrido y ráfaga
- Interfaz USB para almacenamiento y actualización de software
- 10 espacios de almacenamiento no volátil para formas de onda personalizadas
- Compatible con osciloscopios digitales SIGLENT
- Software EasyWave para edición avanzada de formas de onda
Preguntas y respuestas de clientes
Quins tipus de formes d'ona estàndard i arbitràries pot generar el Siglent SDG830 i quina és la seva resolució?
El Siglent SDG830 pot generar 5 formes d'ona estàndard (sinusoidal, quadrada, triangular, de pols i soroll) i disposa de 46 formes d'ona arbitràries internes, incloent-hi contínua (DC). Tots els senyals es generen amb una resolució vertical de 14 bits, cosa que permet una fidelitat molt bona en les formes d'ona.
Què inclou la caixa del SDG830 pel que fa a cables, fonts d'alimentació i manuals?
Típicament, la caixa del SDG830 conté el generador de funcions, un cable d'alimentació, un cable USB, un manual imprès o en CD i almenys un cable BNC-BNC per a la connexió. Normalment no inclou programari físic, però EasyWave es pot descarregar del fabricant. És recomanable confirmar amb el venedor el contingut exacte, ja que l'equipament pot variar segons la regió.
Quina compatibilitat d'interfície i sincronització té el SDG830 per integrar-se amb altres instruments, com ara oscil·loscopis?
El SDG830 disposa d'interfícies USB-Host i USB-Device per a transferència de dades, actualitzacions i control remot des de PC. No inclou connexió LAN ni GPIB, però és plenament compatible amb oscil·loscopis Siglent mitjançant sincronització per port USB, facilitant l'anàlisi conjunta de senyals al laboratori.
Quines són les limitacions operatives i toleràncies clau del SDG830 pel que fa a freqüència, amplitud i precisió?
La freqüència màxima de sortida és de 30 MHz per a ones sinusoidals i inferior per a altres formes (consulteu el manual). L'amplitud màxima de sortida és de 20 Vpp en càrrega oberta i de 10 Vpp en càrrega de 50 Ω. La precisió de freqüència estàndard és de ±1 ppm i la distorsió harmònica total per a ona sinusoidal és inferior al 0,075% a 1 kHz, 20 Vpp. Els valors poden variar segons el mode de funcionament.
Quines garanties i opcions de servei postvenda ofereix Siglent per al SDG830, i existeixen recanvis o suport per a actualitzacions de firmware?
Siglent generalment ofereix una garantia estàndard de 3 anys per al SDG830, que cobreix defectes de fabricació. Hi ha disponible suport tècnic, manuals en línia i descàrregues gratuïtes de firmware. Els recanvis i les reparacions es gestionen a través de distribuïdors oficials o del lloc web de Siglent. Recomano registrar el producte per activar la garantia i facilitar futures actualitzacions.
What standard and arbitrary waveform types can the Siglent SDG830 generate and what is its resolution?
The Siglent SDG830 can generate 5 standard waveforms (sine, square, triangle, pulse and noise) and has 46 internal arbitrary waveforms, including DC. All signals are generated with 14-bit vertical resolution, which allows very good waveform fidelity.
What is included in the SDG830 box in terms of cables, power supplies and manuals?
Typically, the SDG830 box contains the function generator, a power cable, a USB cable, a printed manual or CD, and at least one BNC-BNC cable for connection. It usually does not include physical software, but EasyWave can be downloaded from the manufacturer. It is advisable to confirm the exact contents with the seller, as the package may vary by region.
What interface and synchronisation compatibility does the SDG830 have for integration with other instruments, such as oscilloscopes?
The SDG830 has USB-Host and USB-Device interfaces for data transfer, updates and remote control from a PC. It does not include LAN or GPIB connectivity, but it is fully compatible with Siglent oscilloscopes via USB port synchronisation, making joint signal analysis in the lab easier.
What are the operating limitations and key tolerances of the SDG830 in terms of frequency, amplitude and accuracy?
The maximum output frequency is 30 MHz for sine waves and lower for other waveforms (see manual). The maximum output amplitude is 20 Vpp into open circuit and 10 Vpp into a 50 Ω load. Standard frequency accuracy is ±1 ppm and total harmonic distortion for sine wave is less than 0.075% at 1 kHz, 20 Vpp. Values may vary depending on operating mode.
What warranty and after-sales service options does Siglent offer for the SDG830, and are there spare parts or support for firmware updates?
Siglent generally offers a standard 3-year warranty for the SDG830, covering manufacturing defects. Technical support, online manuals and free firmware downloads are available. Spare parts and repairs are handled through official distributors or the Siglent website. I recommend registering the product to activate the warranty and make future updates easier.
