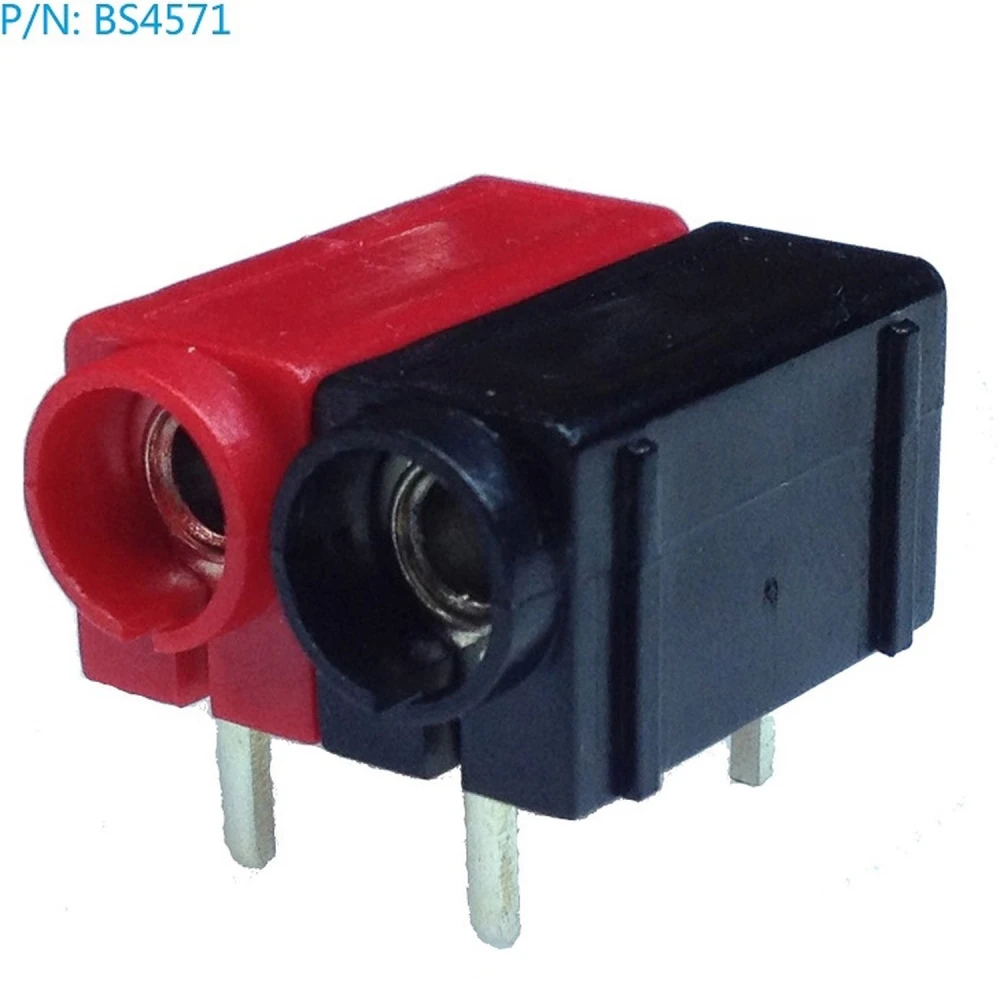

Conector de montaje superficial hembra banana 4mm BS4571 Amass para placas PCB

El connector femella de 4 mm està dissenyat per permetre la connexió segura i extraïble de cables banana estàndard, facilitant proves i mesures en plaques de circuit imprès. La seva utilitat principal es dona en prototipatge, laboratoris i entorns on cal connectar i desconnectar instruments de prova com oscil·loscopis i multímetres.

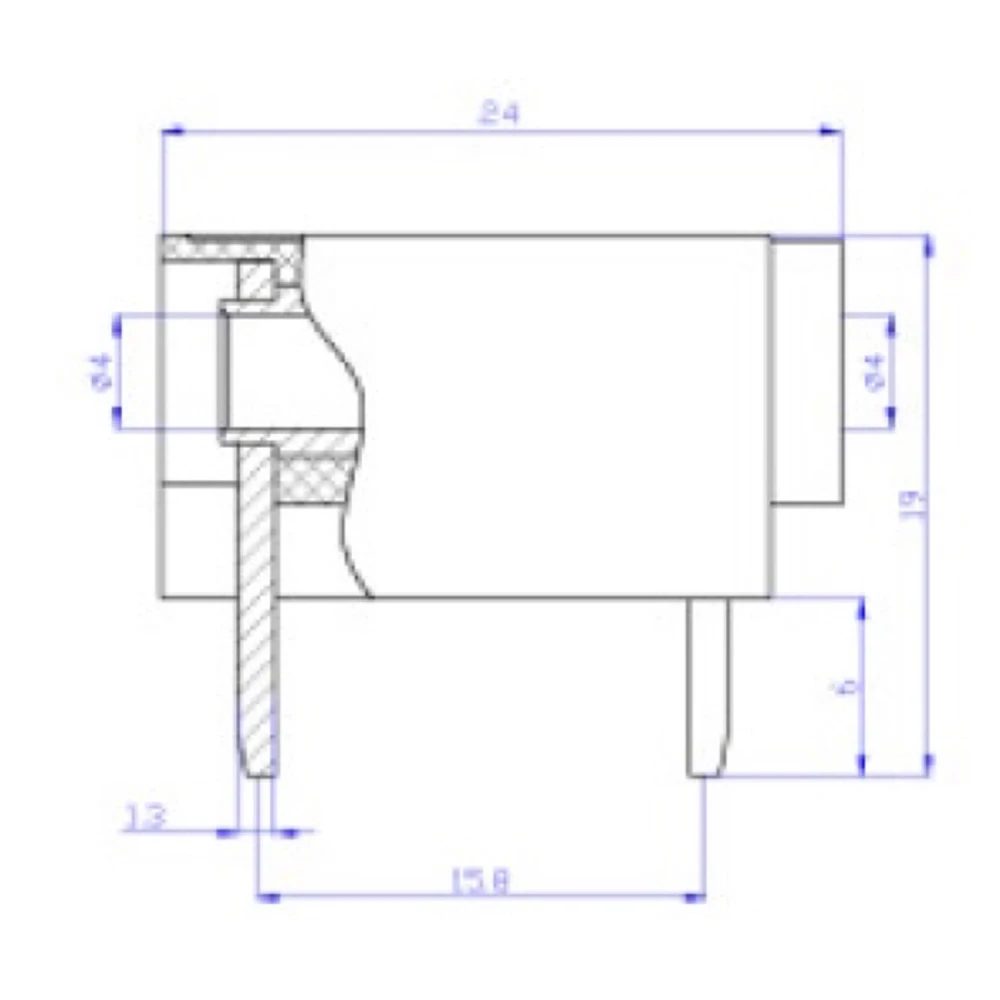

El BS4571 està fabricat amb cos d’aïllament plàstic (generalment poliamida o ABS, segons el lot), i terminal metàl·lic en llautó niquelat. Les seves dimensions aproximades són: longitud total 23 mm, diàmetre exterior de l’aïllant 8 mm, i l’orifici de connexió de 4 mm de diàmetre. El pes unitari és de 4,2 g.

Els connectors BS4571 suporten un voltatge màxim de 30 V CA/CC i corrents de fins a 16 A en condicions nominals. La temperatura màxima de funcionament recomanada és de 70 °C, i la tolerància al corrent pot disminuir si se supera aquest valor.

No es requereixen eines especials més enllà d’un soldador convencional. Es recomana ajustar la temperatura del soldador entre 320–350 °C i limitar el contacte a menys de 5 segons per evitar danyar l’aïllament plàstic. És recomanable netejar l’àrea abans i després de soldar per assegurar una bona conductivitat i durabilitat.

Aquests connectors femella de 4 mm són compatibles amb la majoria de connectors banana estàndard IEC 61010 de 4 mm, independentment de la marca. Tanmateix, es recomana revisar les toleràncies si el connector mascle és de fabricació no estàndard. El disseny segueix les directrius de la normativa IEC 61010 per a baixa tensió i seguretat bàsica.

The 4 mm female connector is designed to allow secure, removable connection of standard banana leads, making testing and measurements on printed circuit boards easier. Its main use is in prototyping, laboratories and environments where test instruments such as oscilloscopes and multimeters need to be connected and disconnected frequently.

The BS4571 is made with a plastic insulating body (usually polyamide or ABS, depending on the batch) and a nickel-plated brass metal terminal. Its approximate dimensions are: total length 23 mm, outer insulating diameter 8 mm, and 4 mm connection opening. Unit weight is 4.2 g.

The BS4571 connectors support a maximum voltage of 30 VAC/DC and currents of up to 16 A under nominal conditions. The recommended maximum operating temperature is 70°C, and current tolerance may decrease if this value is exceeded.

No special tools are required beyond a conventional soldering iron. It is recommended to set the soldering iron temperature between 320–350°C and limit contact to less than 5 seconds to avoid damaging the plastic insulation. It is advisable to clean the area before and after soldering to ensure good conductivity and durability.

These 4 mm female connectors are compatible with most standard IEC 61010 4 mm banana plugs, regardless of brand. However, it is advisable to check tolerances if the male connector is non-standard. The design follows IEC 61010 guidelines for low voltage and basic safety.
